tinylulu

Gradateur monocanal autonome ou I2C.

Idéale pour les systèmes autonomes, la tinylulu est un gradateur de poche pour équipement basse tension (jusqu’à 48V).

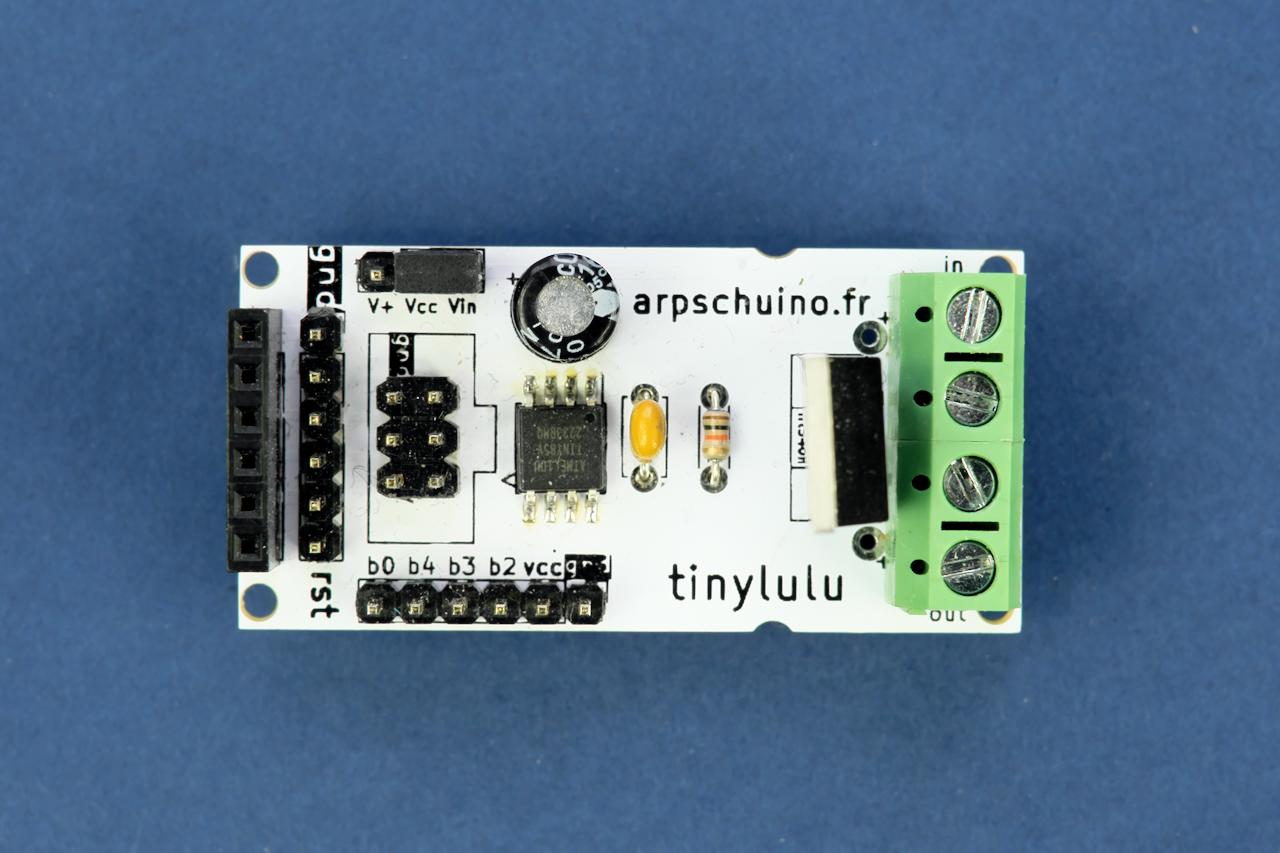

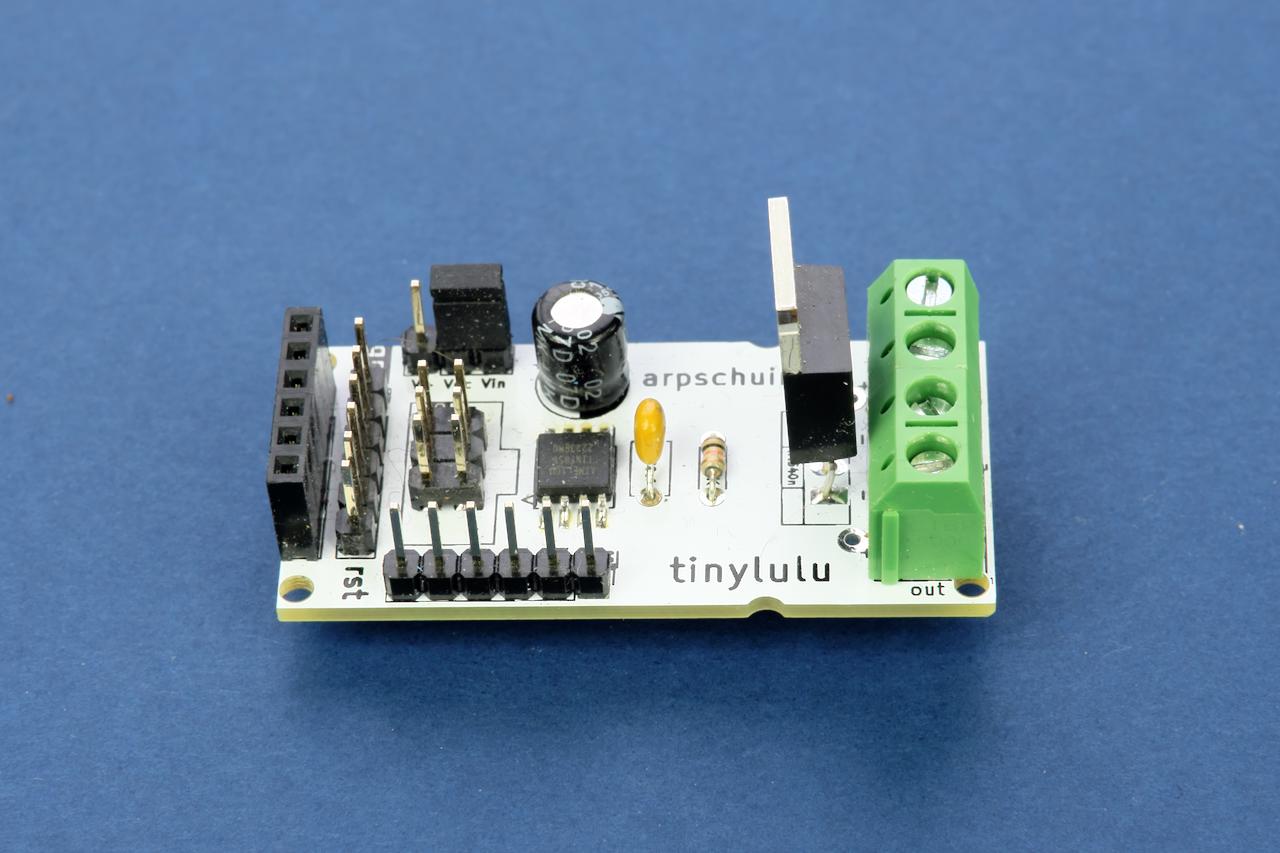

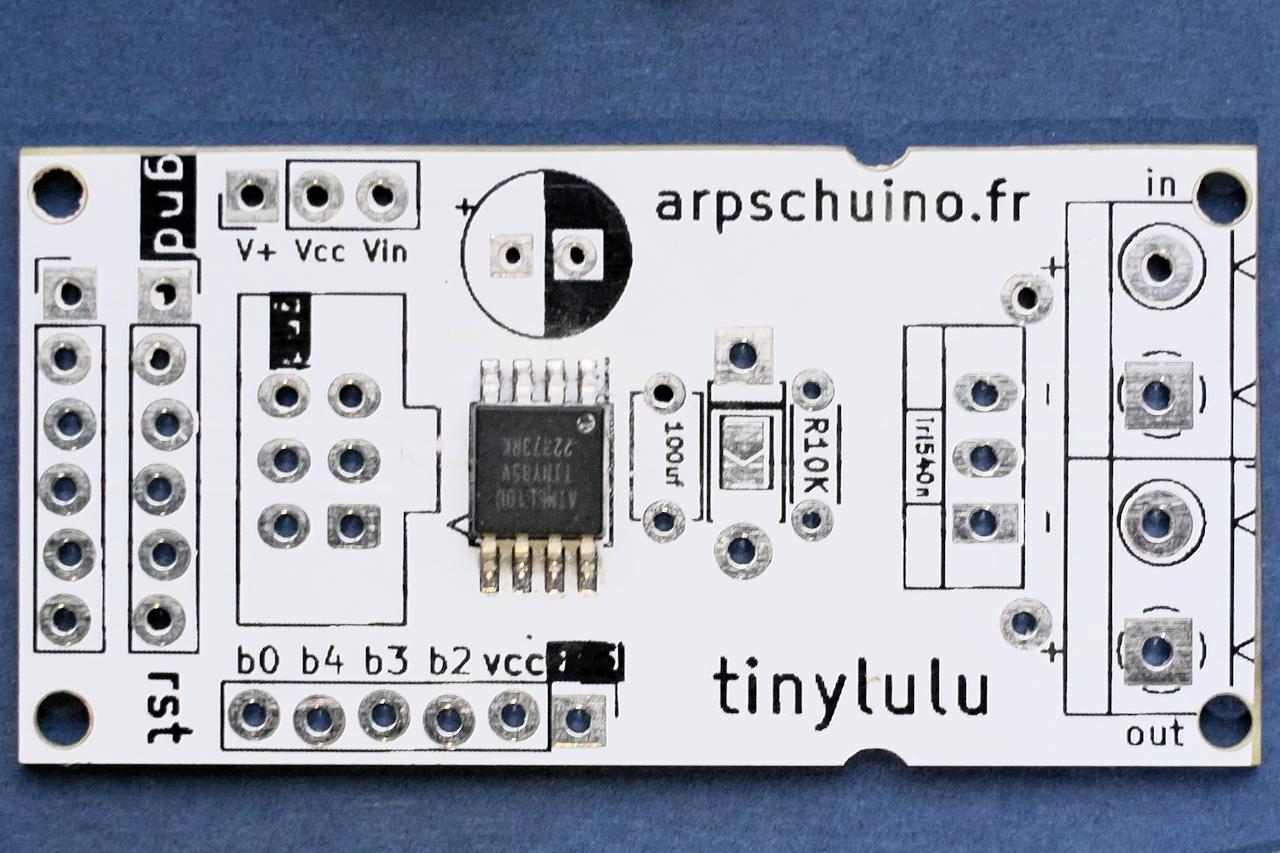

La tinylulu est une toute petite carte... en taille !

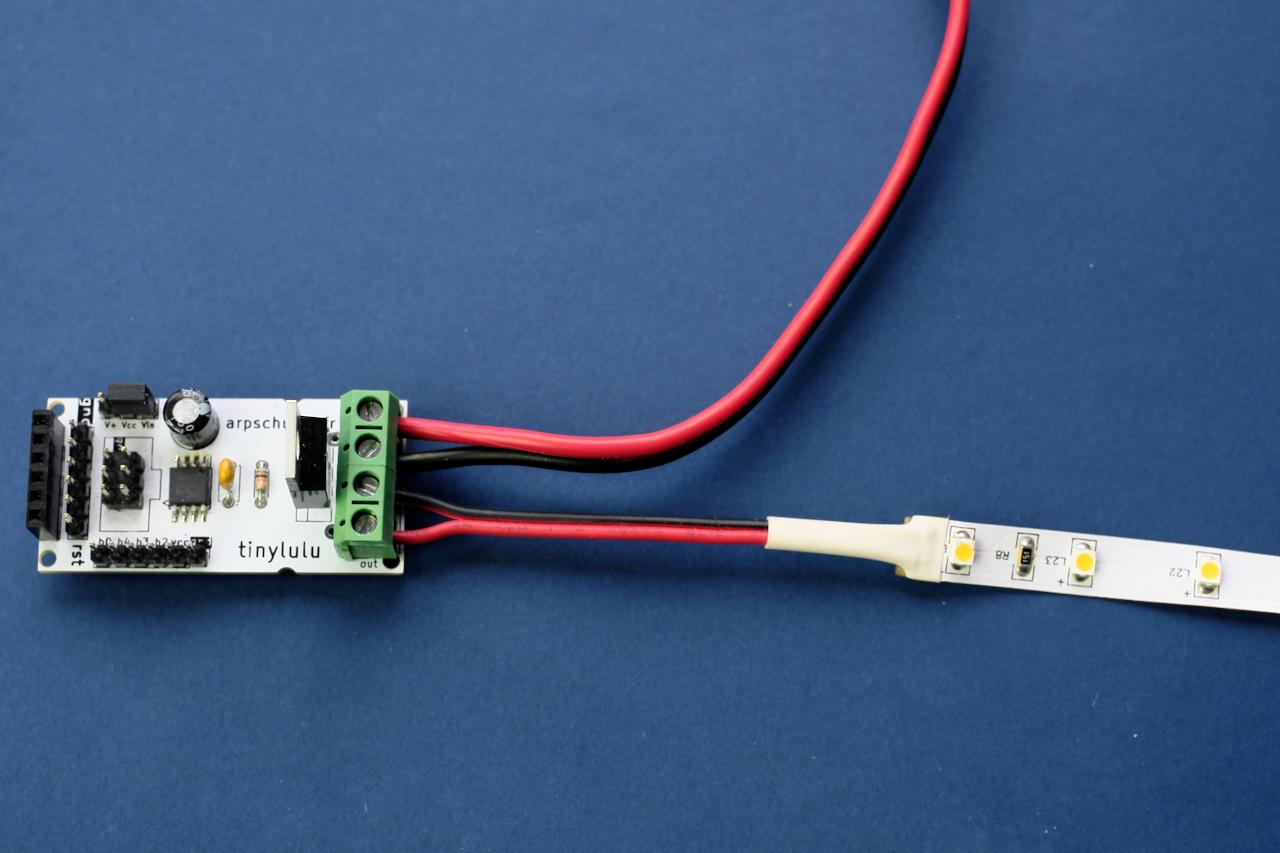

Avec le microcontrôleur ATtiny 85 et une interface de puissance, la tinylulu est capable de graduer très finement des leds en 12 bits, à une féquence de 1952 hertz.

Elle est équipée d’un mosfet lui permettant de délivrer 2,5A ou jusqu’à 8A avec le dissipateur thermique en option.

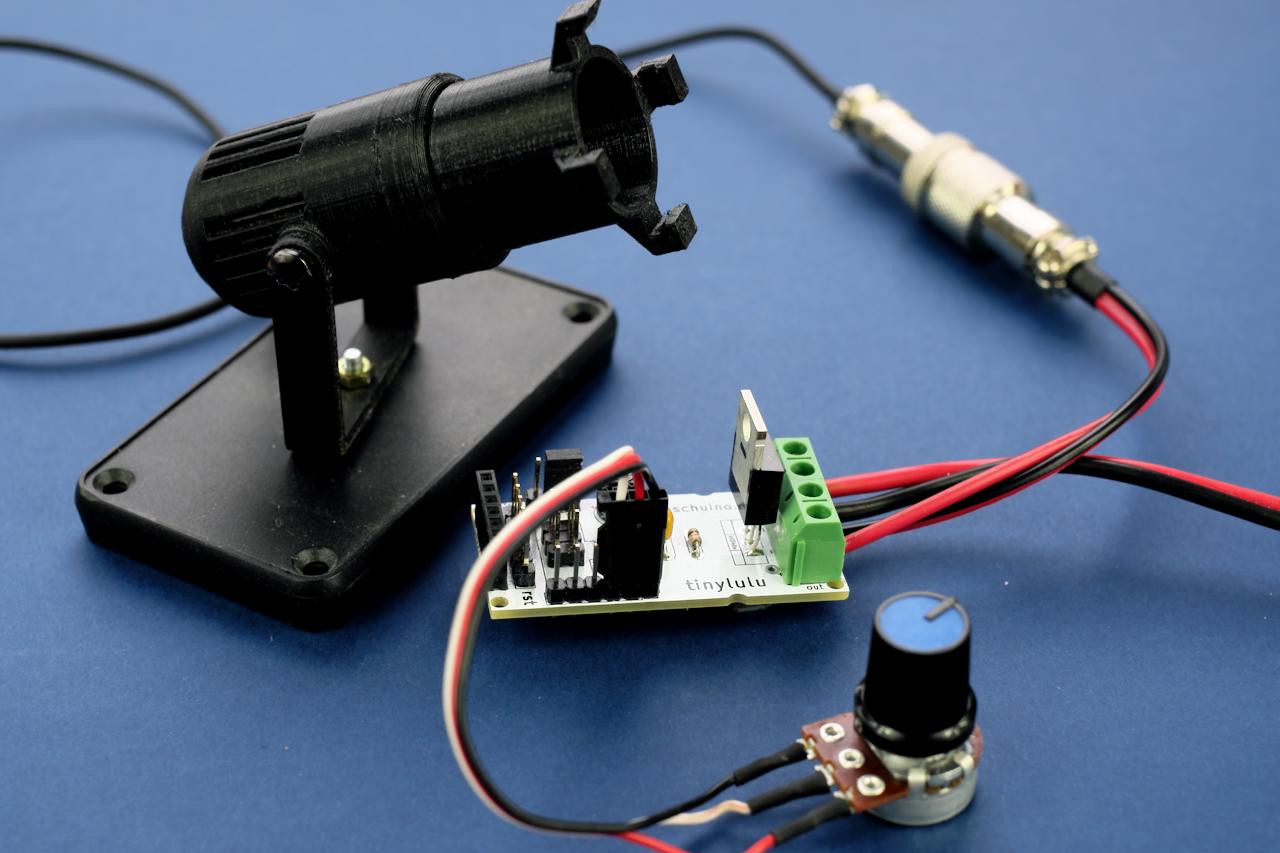

En plus de la sortie de puissance, elle dispose de 4 entrées/sorties et d'un port I2C.  On peut par conséquent la piloter directement sans ordinateur avec un potentiomètre ou un capteur analogique, ou en I2C avec un arpschuino (2 ou 32), un arduino, un raspberry-pi ou un capteur en I2C.

L'électronique de la tinylulu est capable de fonctionner avec une large plage de tension, comprises entre 2.7 et 5.5v. On peut graduer des LED (ou autre) sous une tension comprise entre 1 et 48v.

Un cavalier permet de choisir entre une alimentation via le port I2C ou via l'entrée de puissance. On peut aussi alimenter l'électronique en utilisant directement la pin VCC.

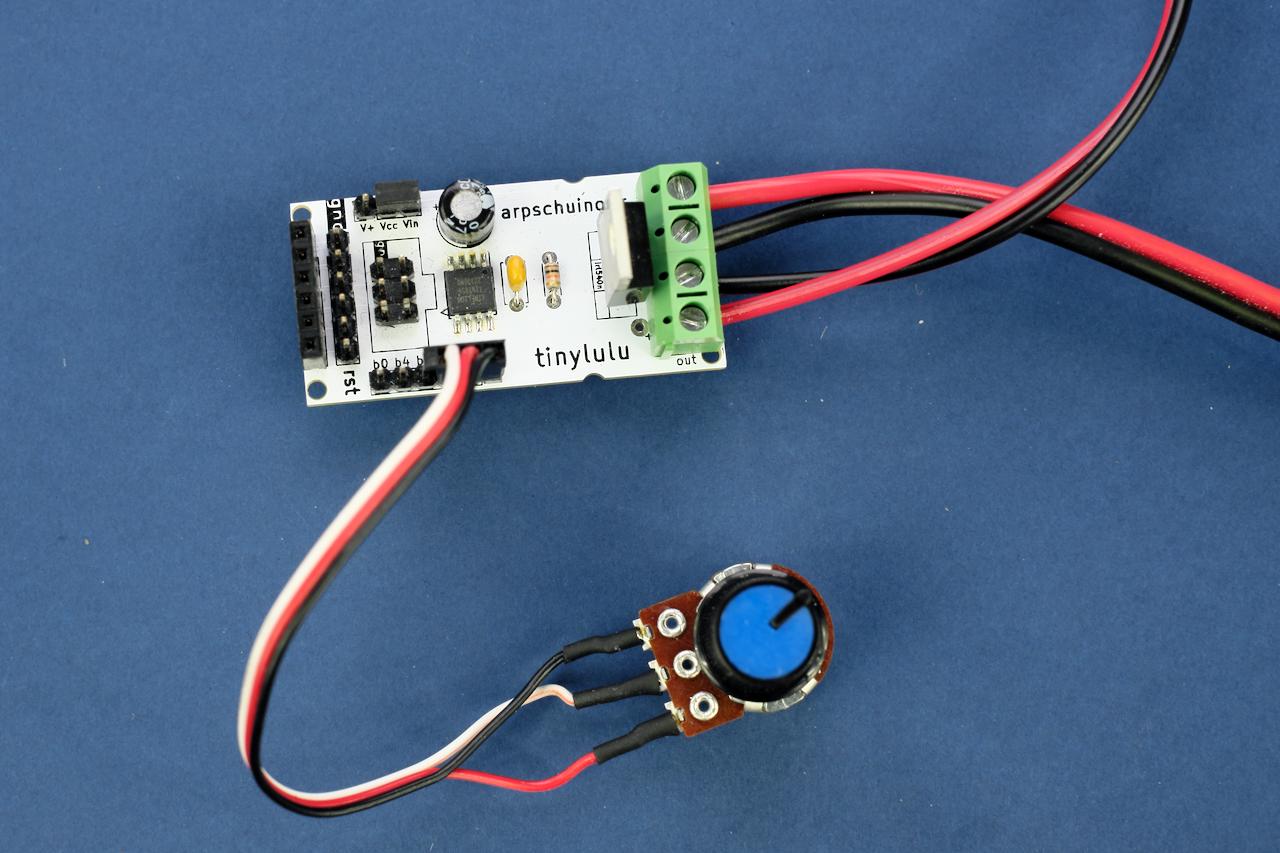

On peut reprogrammer la tinylulu via le port ISP (voir tuto). Le code par défaut permet un fonctionnement autonome avec un potentiomètre. On trouve dans les exemples du core arpschuino les codes permettant son pilotage en I2C ou avec un capteur de mouvement.

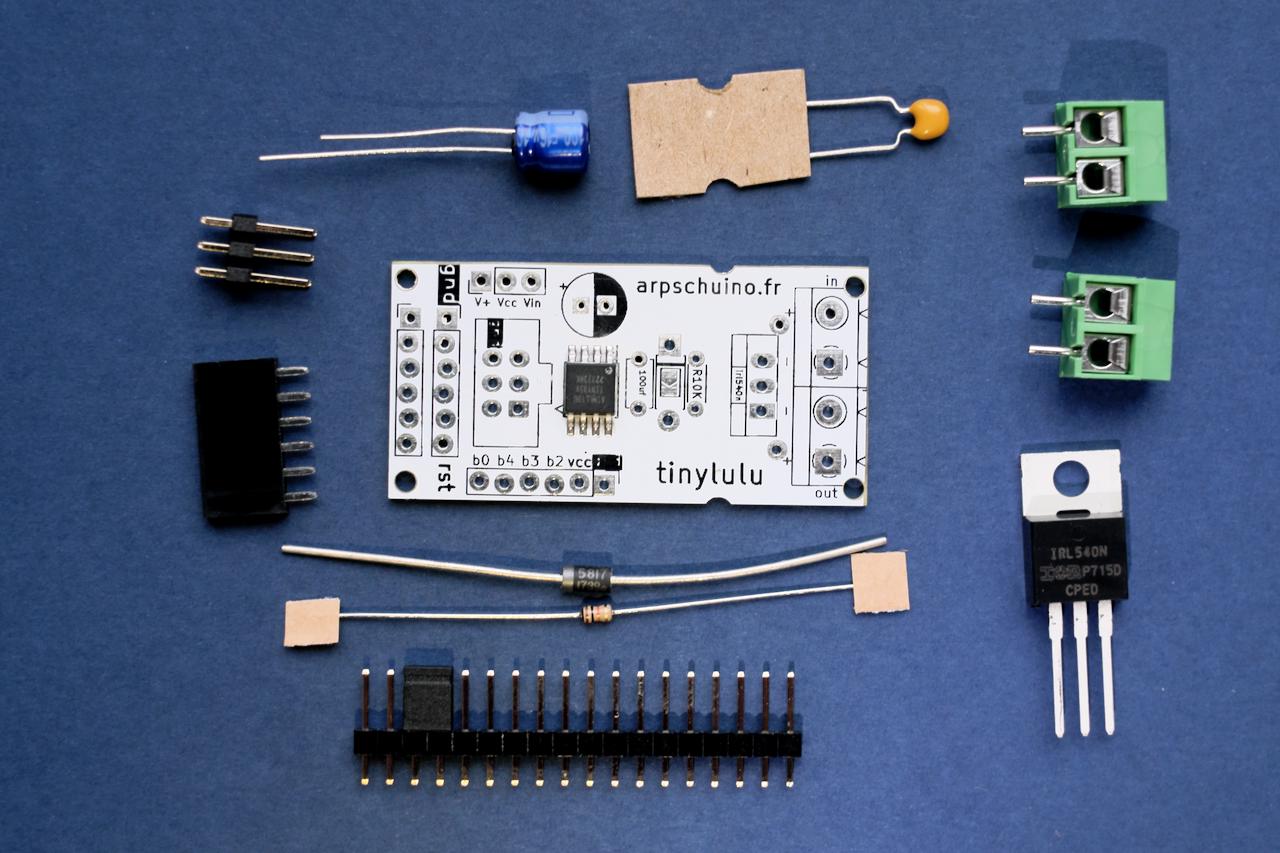

La tinylulu est fourni en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande. Cela peut entrainer un délai supplémentaire.

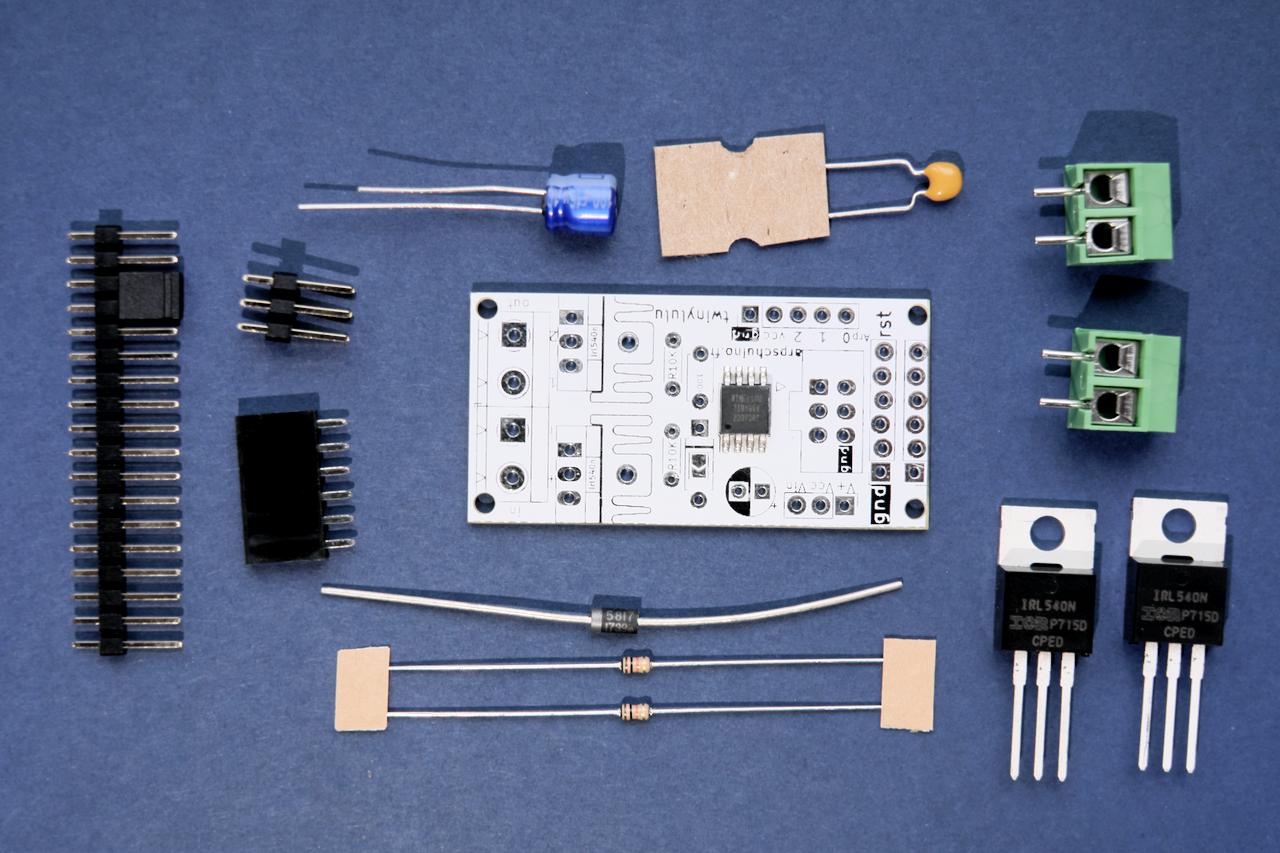

twinylulu

Gradateur 2 canaux autonome ou I2C.

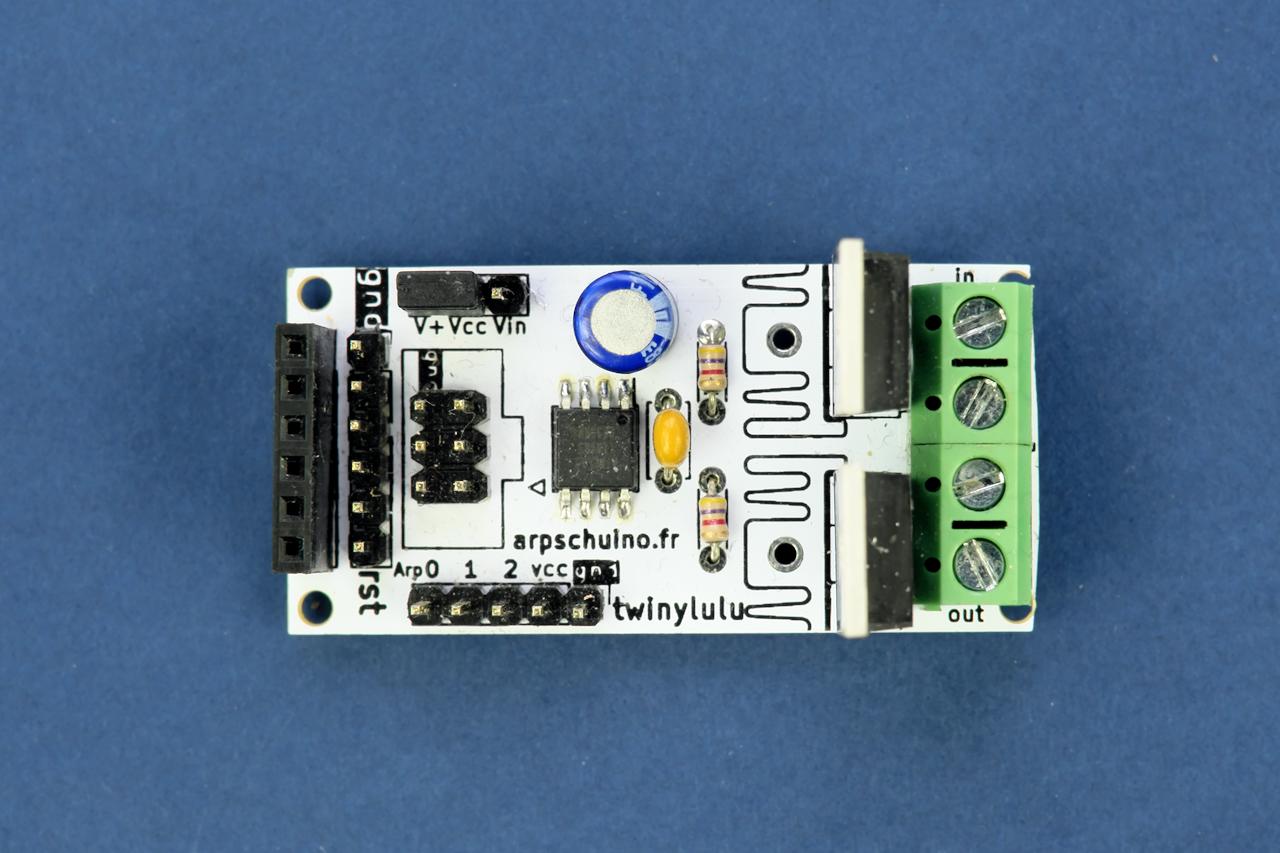

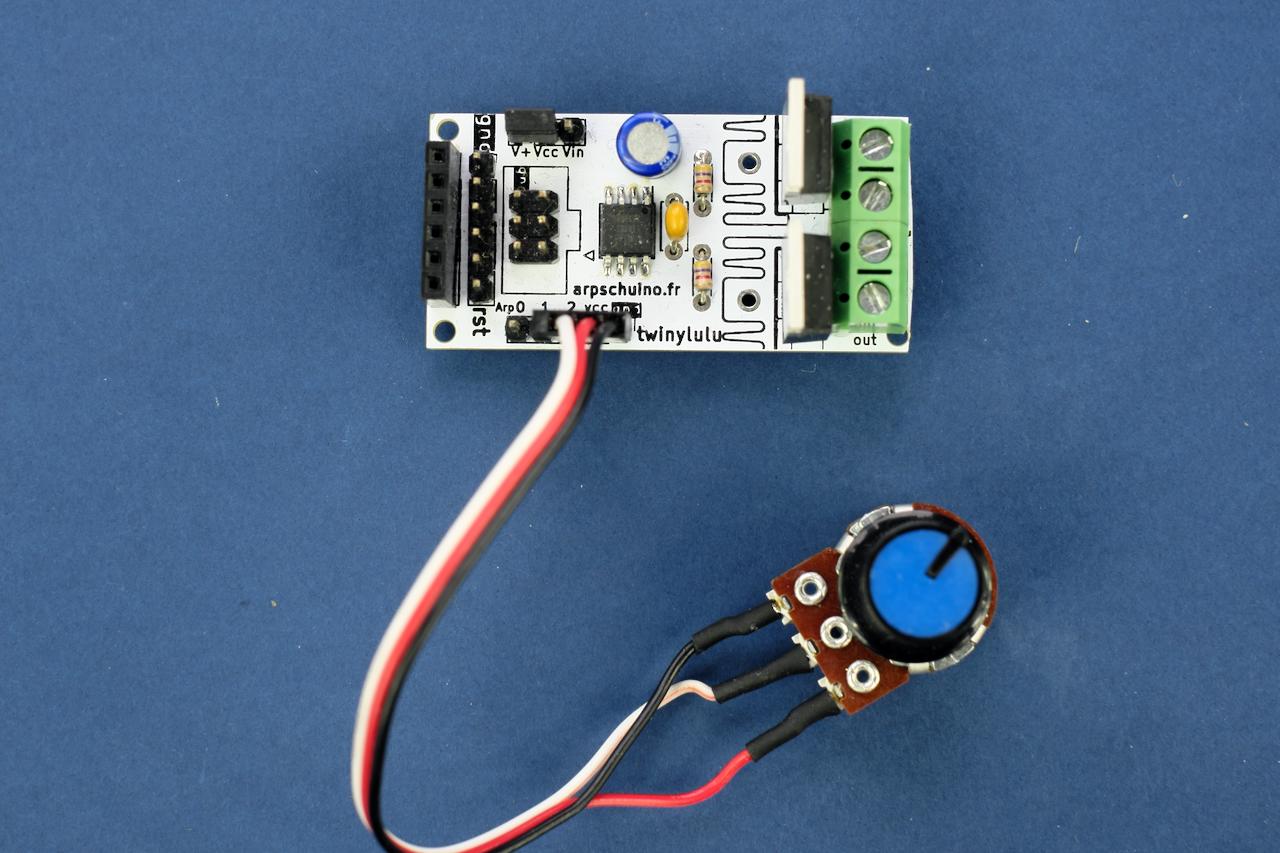

La twinylulu est similaire à la tinylulu mais avec 2 canaux.

Spécifications :

• 1 microcontrôleur ATtiny85
• 1 circuit basse tension de 1 à 48V (2 pour la twinylulu)
• Tension d’alimentation: de 2.7 à 5.5V
• Courant de sortie: 2.5A max, 10A avec dissipateur (tinylulu)
• Courant de sortie: 2.5A max, 5A avec dissipateur (twinylulu)
• 4 I/O (tinylulu), 3 I/O (twinylulu)
• 1 port I2C
• 1 port ISP (programmation)
• Dimensions : L=49 mm / l=24 mm / h=16mm

Prix :

• Kit tinylulu (à assembler) : 16€
• Kit twinylulu (à assembler) : 20€

Options :

• Assemblage complet du kit : 6€
• Dissipateur thermique tinylulu: 3€

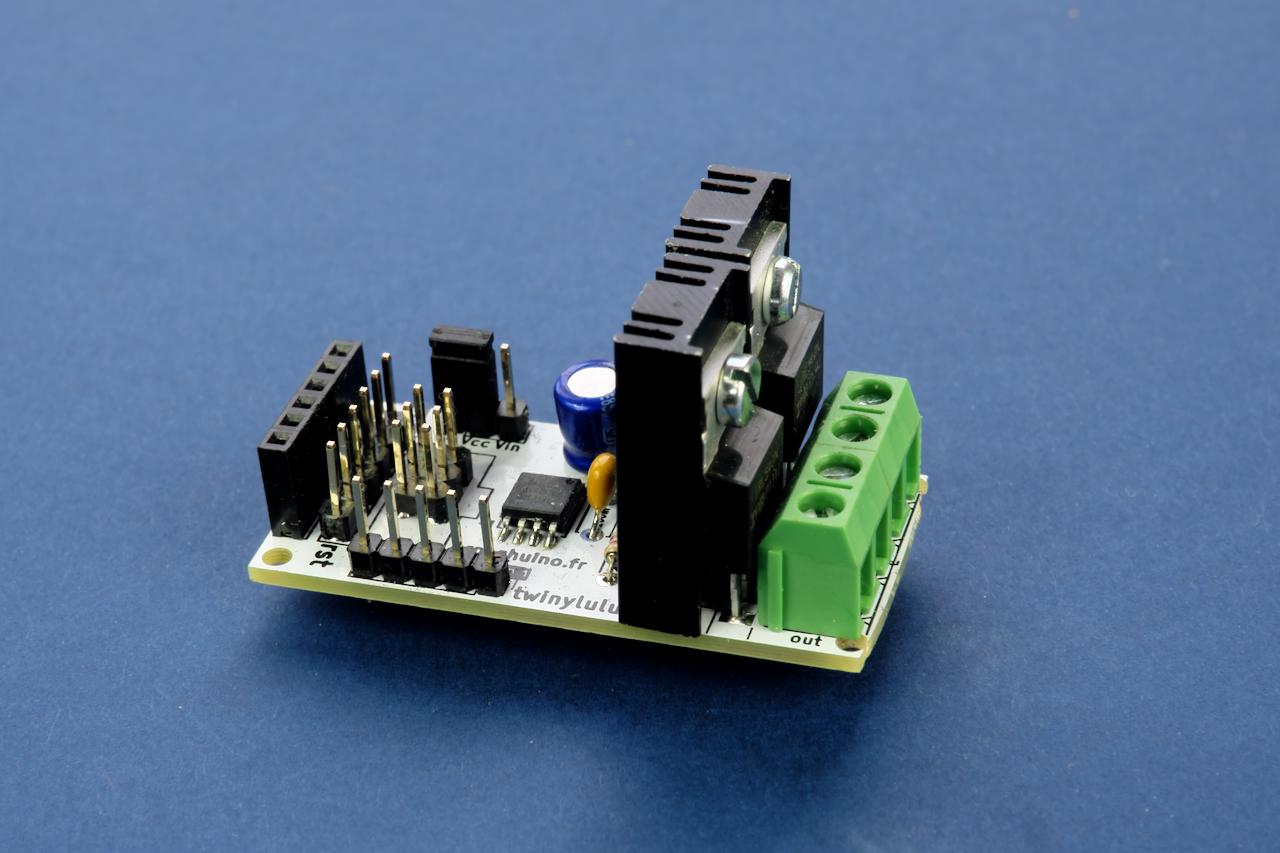

• 2 dissipateurs thermiques twinylulu: 5€
• pâte thermique : 1,50 €
• impression 3D des boîtiers: possible sur demande et selon le volume d’activité

La tinylulu et la twinylulu sont fournies en kit, à assembler soi-même. Nous pouvons les assembler pour vous, sur demande. Cela peut entrainer un délai supplémentaire.

Guide d'assemblage tinylulu (fr+en): PDF

Guide d'assemblage twinylulu (fr+en): PDF

Programmer la tiny/twinylulu : tuto

Modèles 3D :

boitier

Presse étoupes

Ce site n'est pas une "boutique en ligne", si vous êtes intéressés par nos cartes, contactez nous : arpschuino@gmx.fr
