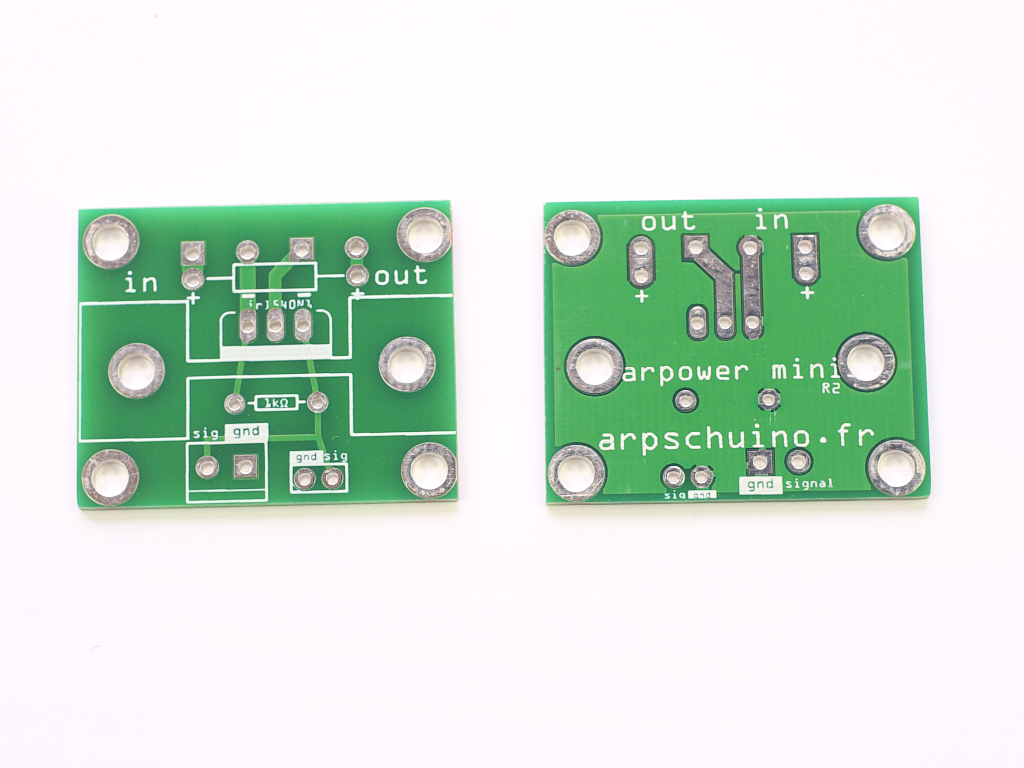

L'arpower mini

Pour graduer une led ou lampe basse tension jusqu'à 2 ampères, 10 ampères avec un dissipateur.

Un arpower mono canal.

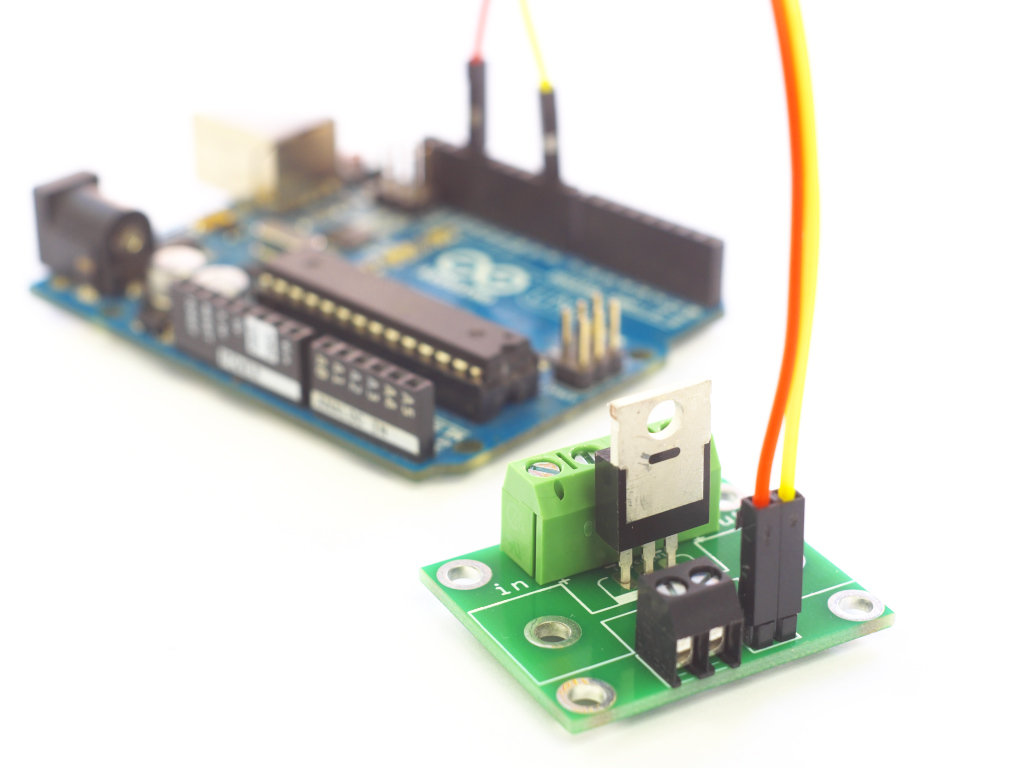

L'arpower mini est idéal pour fournir de la puissance à toute carte ou microcontrôleur disposant de sorties digitales ou graduées (PWM). Cela inclut nos arpschuino, arpsensors et arpsensorRF, mais aussi les Arduinos, RaspberryPi ou autres.

Leurs sorties ne peuvent fournir qu'une intensité limitée à 50 milliampères (voire beaucoup moins), et une à tension de 3,3 ou 5V. C'est suffisant pour allumer des petites leds de signal, mais pour des leds puissantes, des lampes basse tension, des moteurs ou des électroaimants, vous aurez besoin de plus de puissance.

L'arpower mini est un arpower mono canal, son design est directement inspiré de la partie puissance de la wilulu.

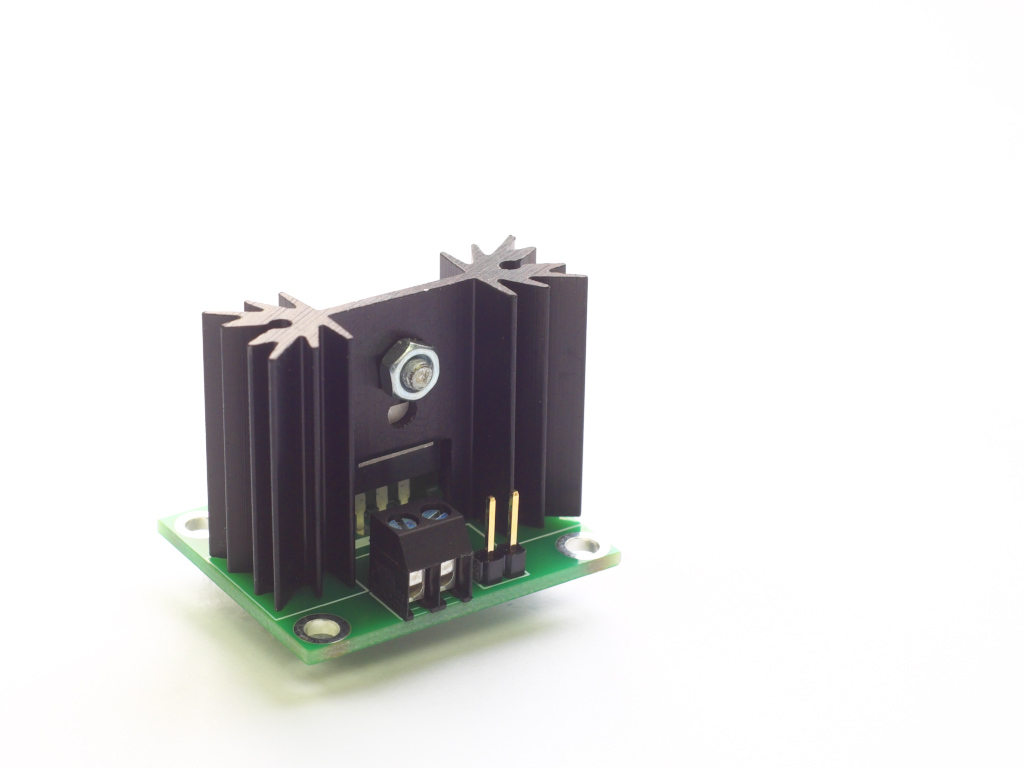

Avec l'arpower mini, l'arpschuino est capable de graduer des puissances allant jusqu'à 2 ampères, voire 10 ampères en équipant l'arpower mini d'un dissipateur thermique.

Pour graduer des LED, on privilégiera sur l'arpschuino² les sorties Arp5 et Arp6 qui permettent une gradation fine (12 bits).

L'arpower mini a un emplacement prévu pour une résistance de limitation de courant, voir ici comment calculer sa valeur. Si vous n'avez pas besoin de limitation de courant (cas des lampes ou de rubans de led), remplacez cette résistance par un simple fil de cuivre.

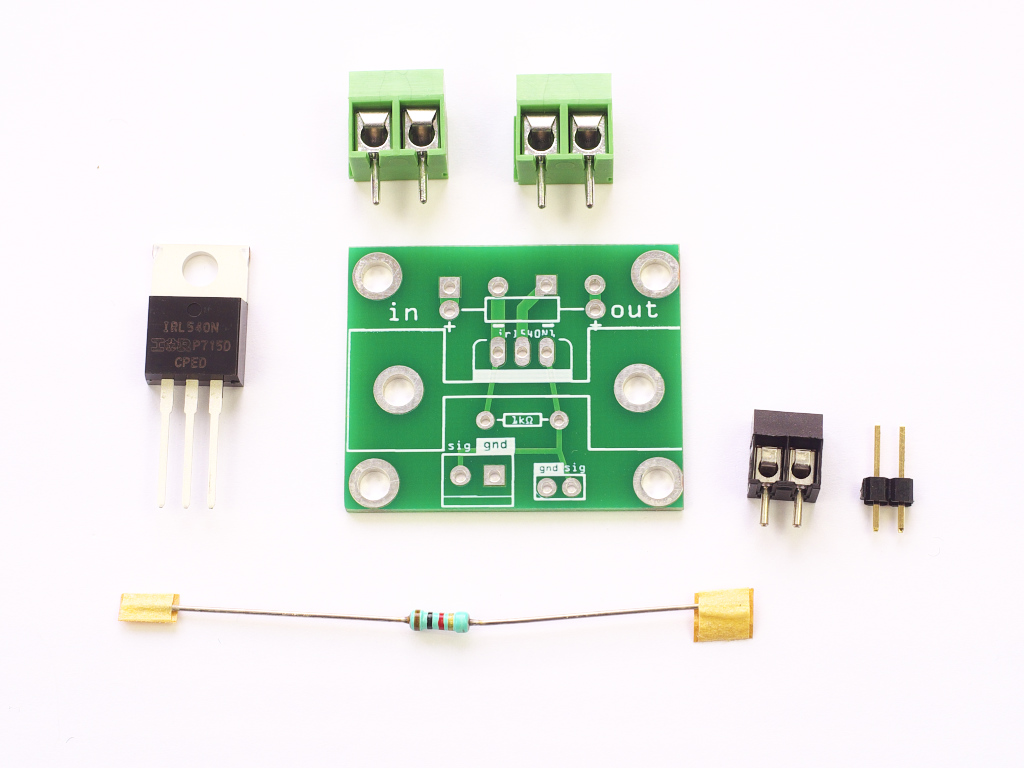

L'arpower mini est fourni en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Spécifications :

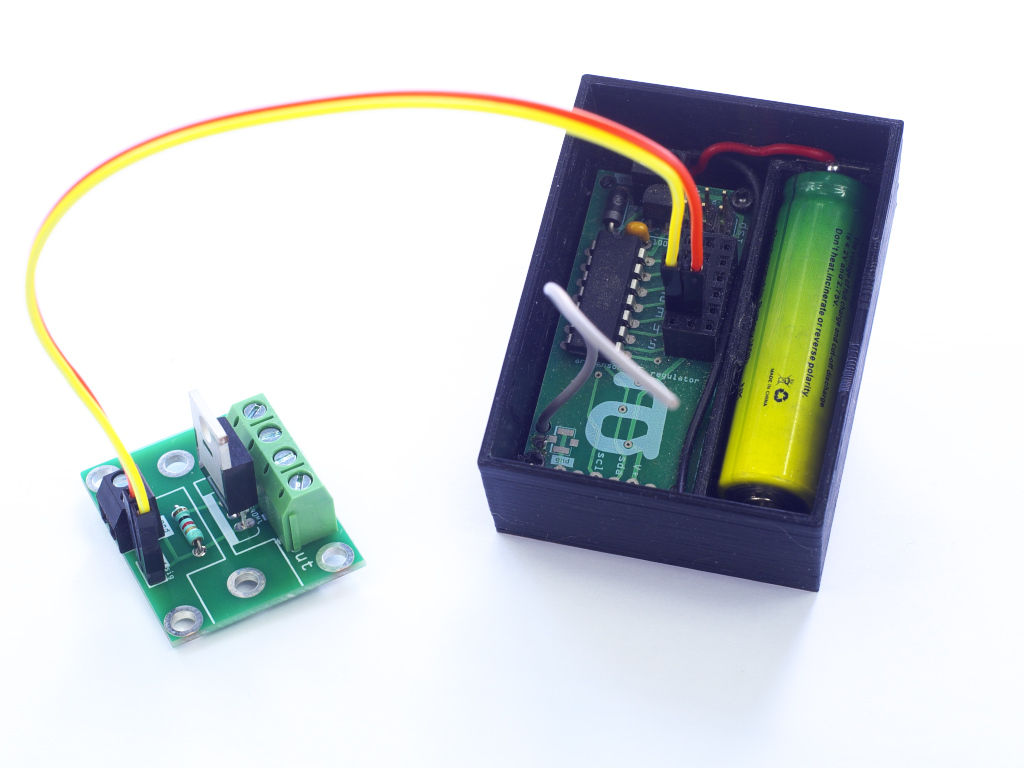

  • S'utilise avec l'arpschuino, arpsensors, arpsensorsRF, arduino...
  • 1 circuit de gradation PWM ou off/on

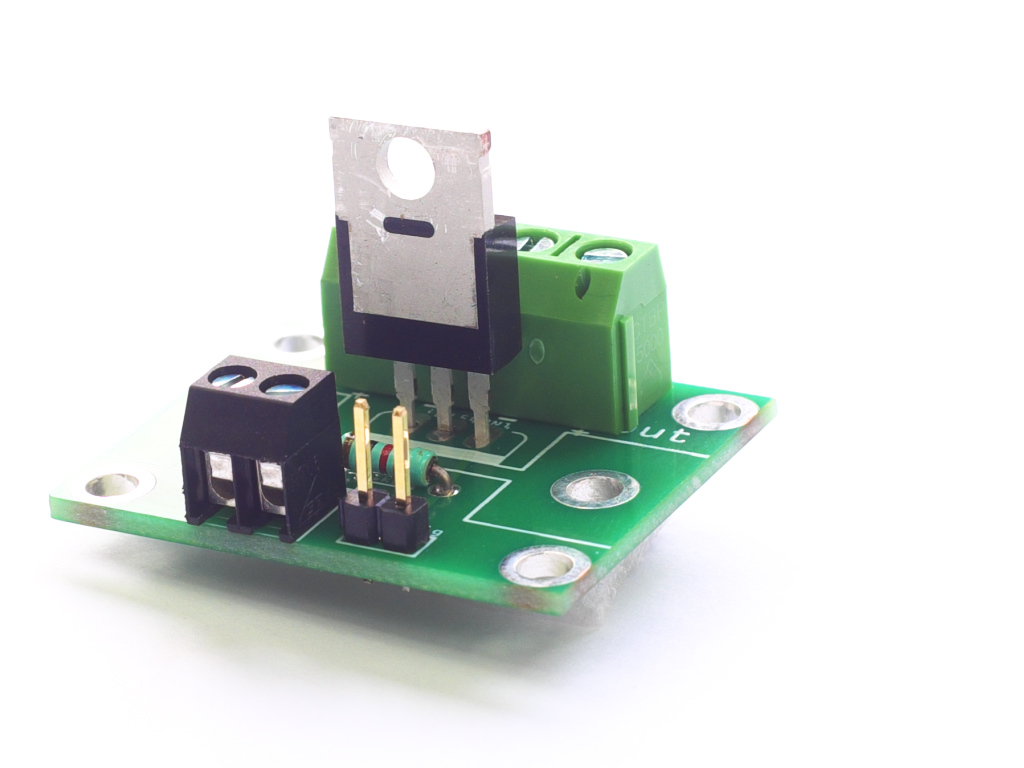

  • 1 mosfet IRL540N

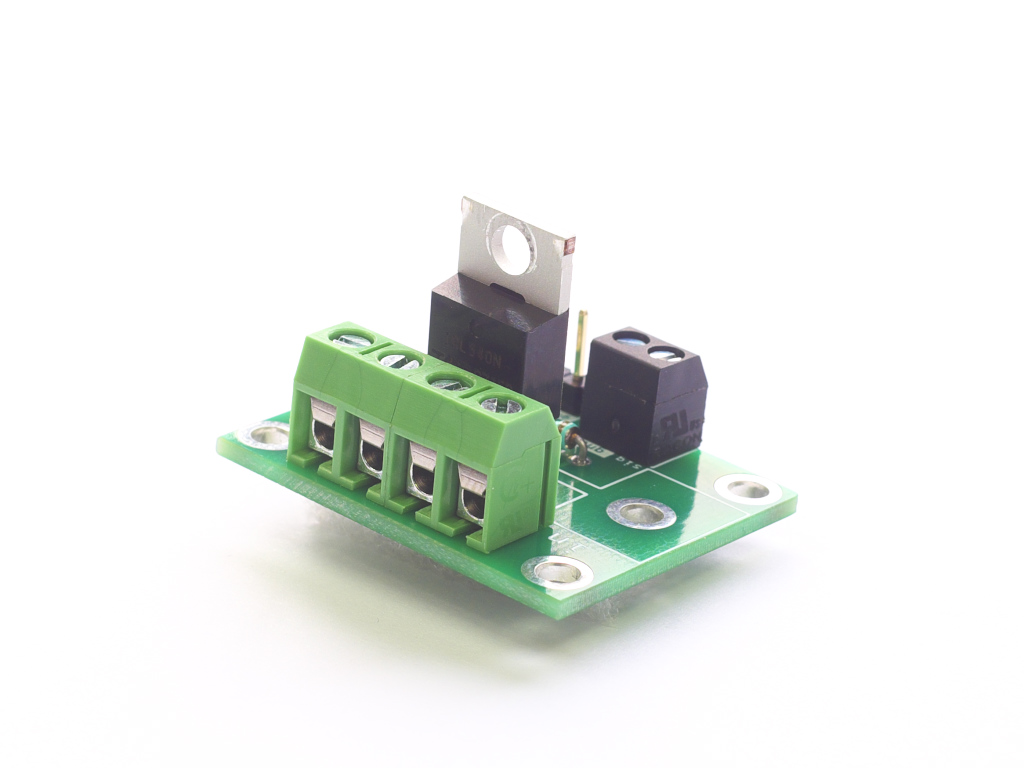

  • Entées/sortie sur borniers

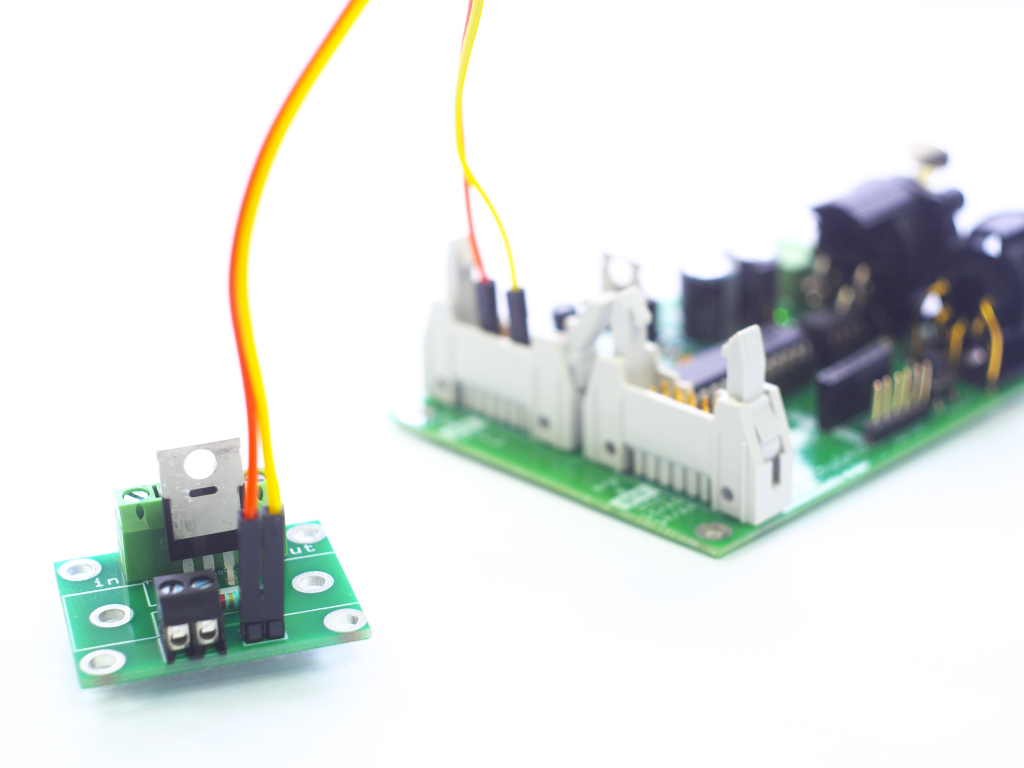

  • Connexion à l'arpschuino par câbles Dupont ou borniers
  • Puissance : 2 ampères ou 10 ampères avec dissipateur
  • Emplacement pour résistance de limitation de courant
  • Tensions utilisables : jusqu'à 100V continu
  • Dimensions : 35 mm / 28 mm

guide d'assemblage de l'arpower mini : PDF

Prix :

  • arpower mini : 8 €

Options :


Ce site n'est pas une "boutique en ligne". Si vous êtes intéressé par nos cartes, contactez-nous : arpschuino@gmx.fr
