L'arptefact::transceiver

Notre émetteur récepteur (DMX vers radio ou radio vers DMX).

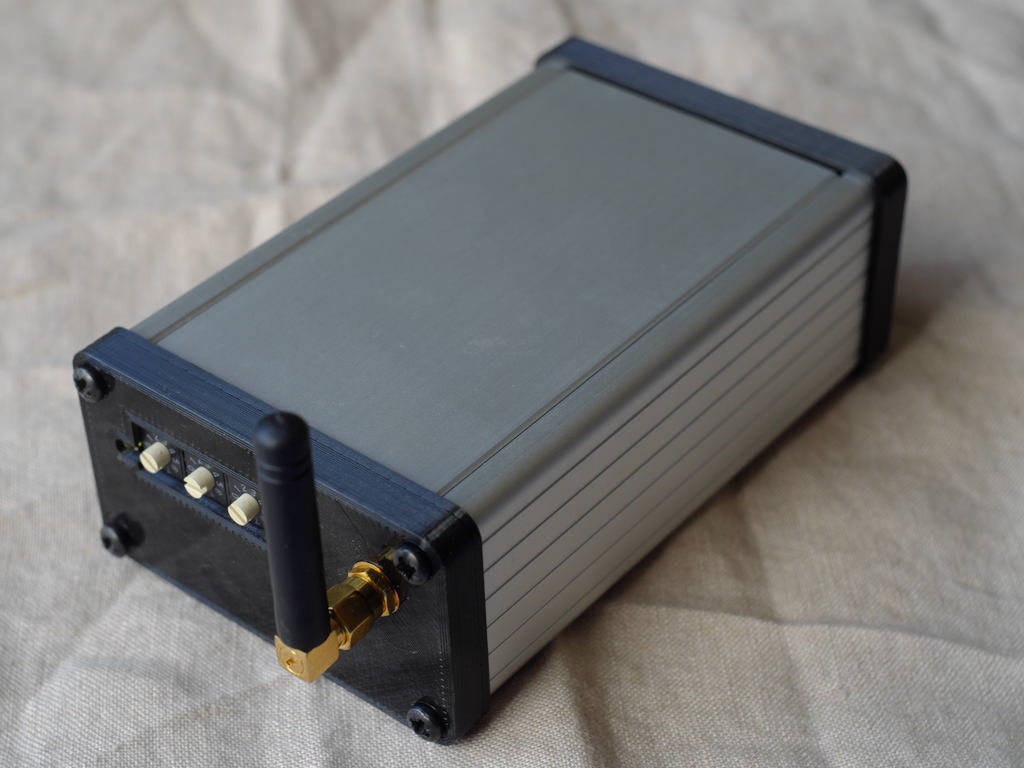

Premier membre de la famille des boîtiers prêts à l'emploi arptefact, l'arptefact::transceiver est un émetteur récepteur équipé d'un module radio RFM12B et basé sur la carte arpschuino², capable d'émettre ou de recevoir du DMX. Côté DMX, il est compatible avec n'importe quelle console ou logiciel lumière. Côté radio, il est compatible avec la wilulu, l'arpsensorsRF, l'arpRF ou avec un autre arptefact::transceiver. Il est aussi compatible avec du matériel d'autres fabriquants muni du module radio RFM12B, comme le JeeNode ou le JeeLink classic.

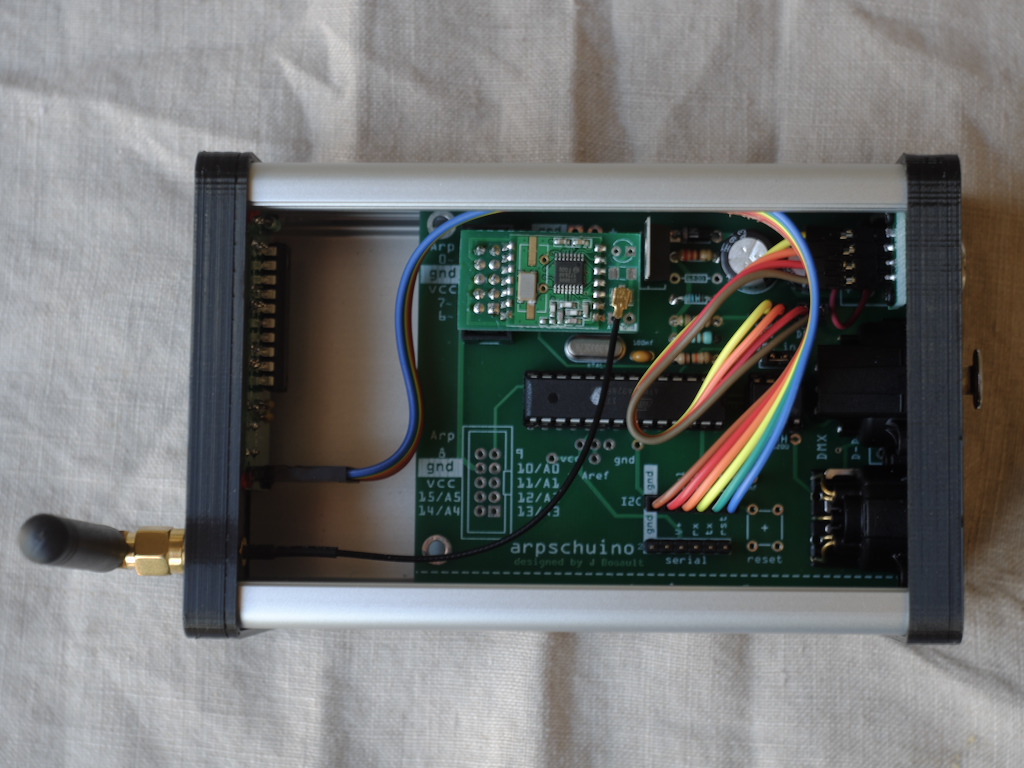

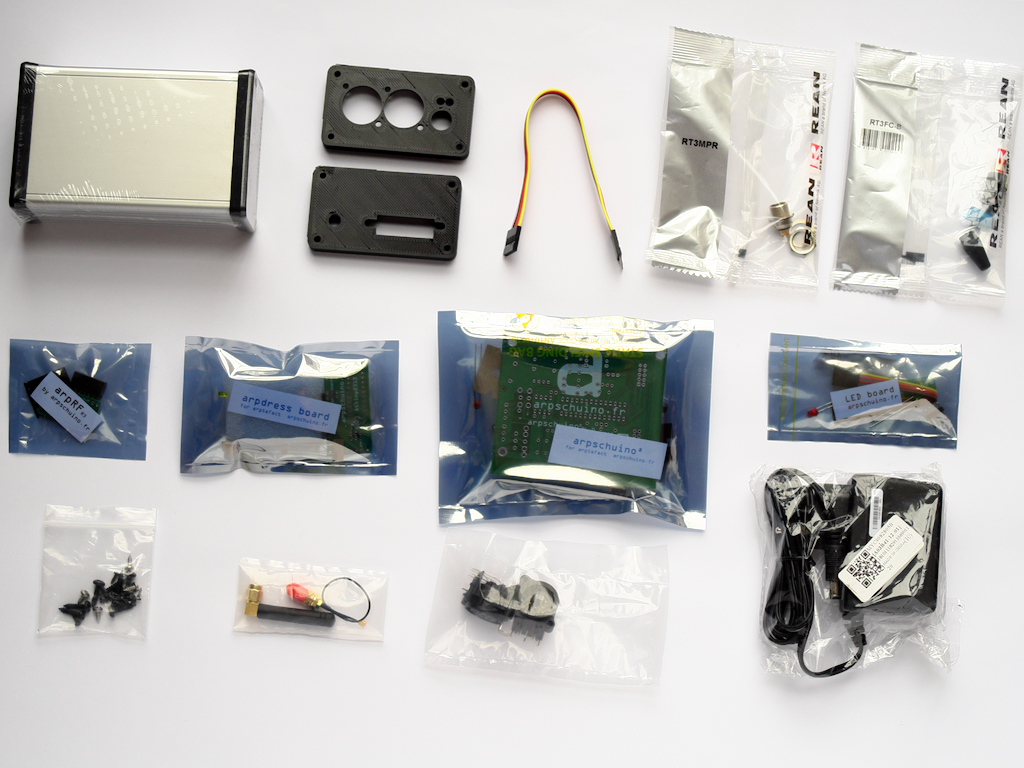

Le kit se compose d'un arpschuino² en version large, un arpRF, une arpdress board, ainsi que des nappes, adaptateurs et connectiques nécessaires, le tout dans un robuste boîtier en aluminium avec ses couvercles fabriqués en impression 3D. Il est fourni avec son alimentation 9V équipée d'une connectique miniXLR. L'antenne fournie est prévue pour les bandes 868-915MHz, elle est amovible et peut être changée.

L'arptefact::transceiver est capable d'émettre ou de recevoir jusqu'à 66 circuits. Plusieurs réglages sont possibles :

  • adresse DMX
  • mode (émetteur ou récepteur)
  • nombre de circuits (de 2 à 66)

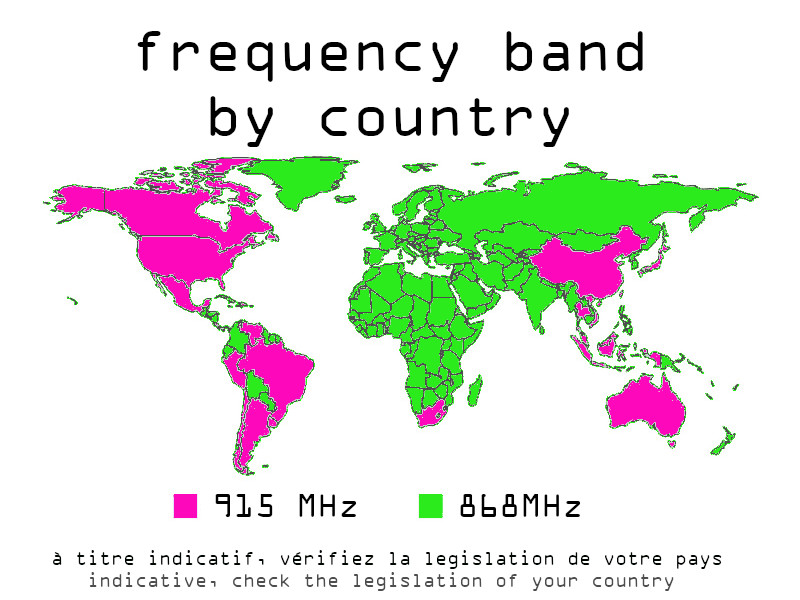

  • bande de fréquence (868 ou 915 MHz) en fonction de la législation du pays où vous l'utilisez
  • Fréquence fine (21 positions)

Il est possible de reprogrammer l'arptefact::transceiver avec l'USB>serial ou tout autre adaptateur USB>TTL (voir tuto).

L'arptefact::transceiver est fourni avec son alimentation, en kit ou entièrement assemblé.

Exemples d'utilisation :

  • émetteur pour wilulu ou arpsensorsRF
  • récepteur RF12 et émission de DMX
  • pont DMX HF de 66 circuits, avec 2 arptefact::transceivers

Spécifications :

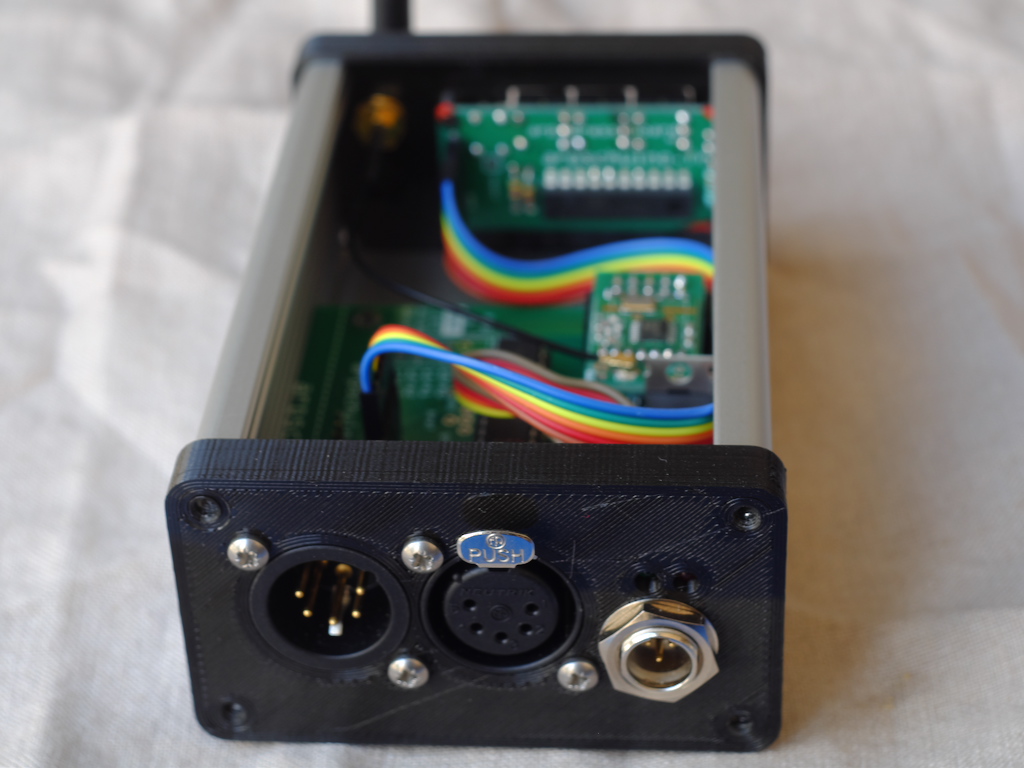

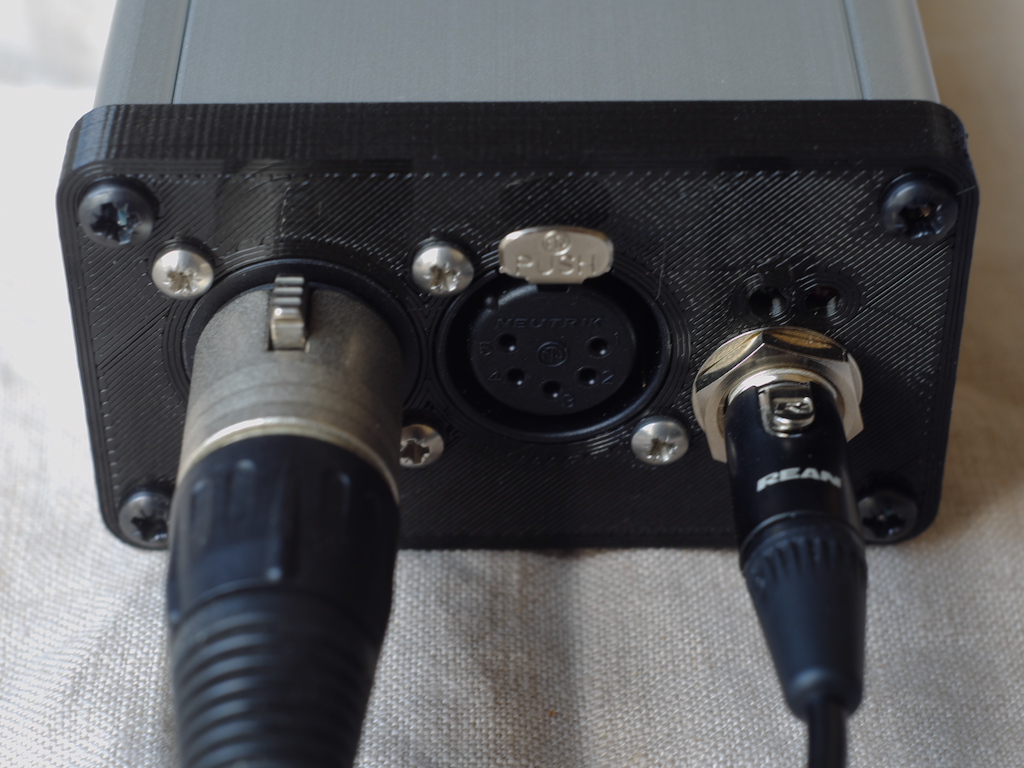

  • DMX in/out, XLR Neutrik

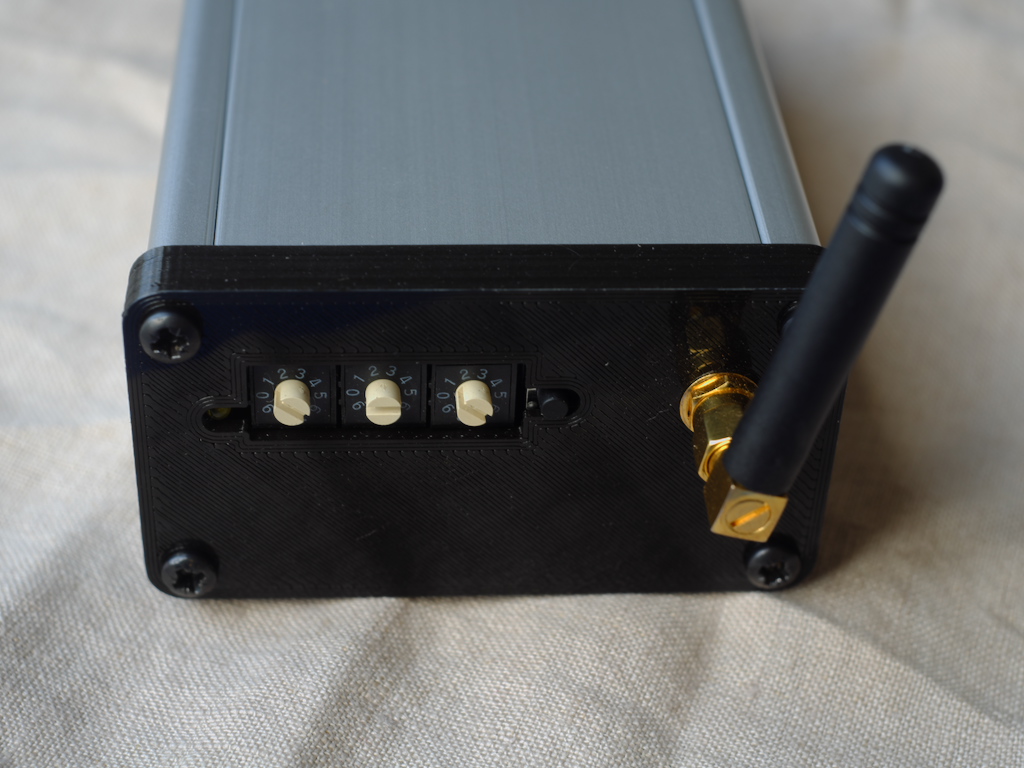

  • adressage et configuration par encodeurs rotatifs
  • une led d'alimentation et une led de signal

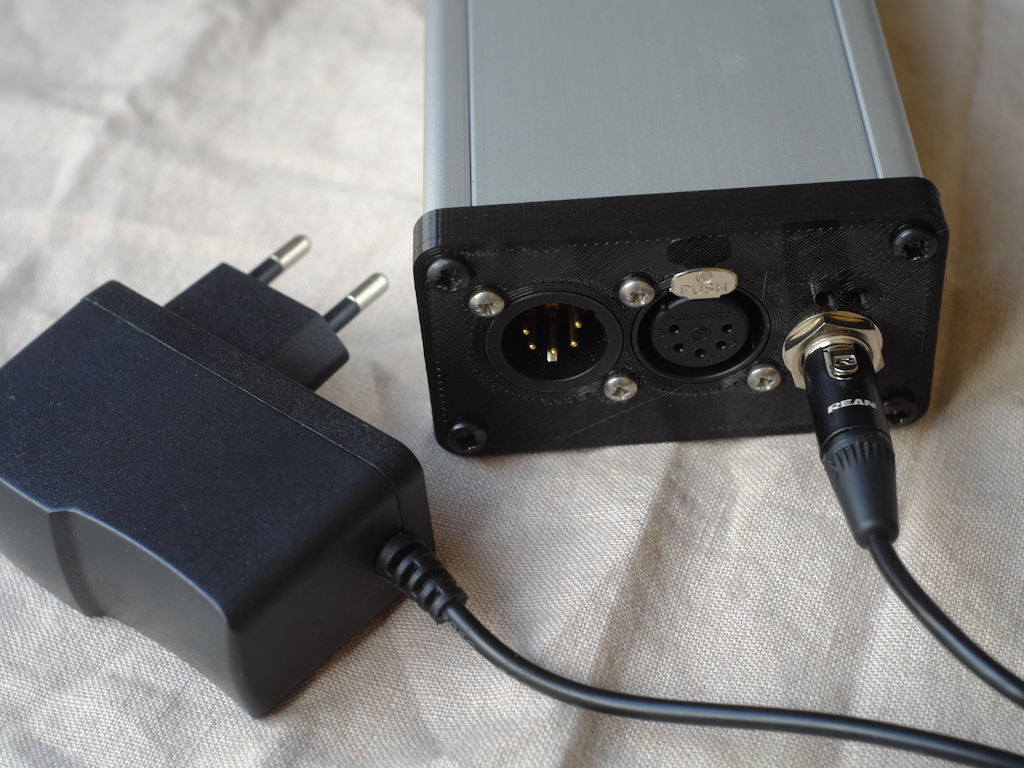

  • alimentation dc 9V, connectique mini XLR
  • antenne amovible 868-915MHz

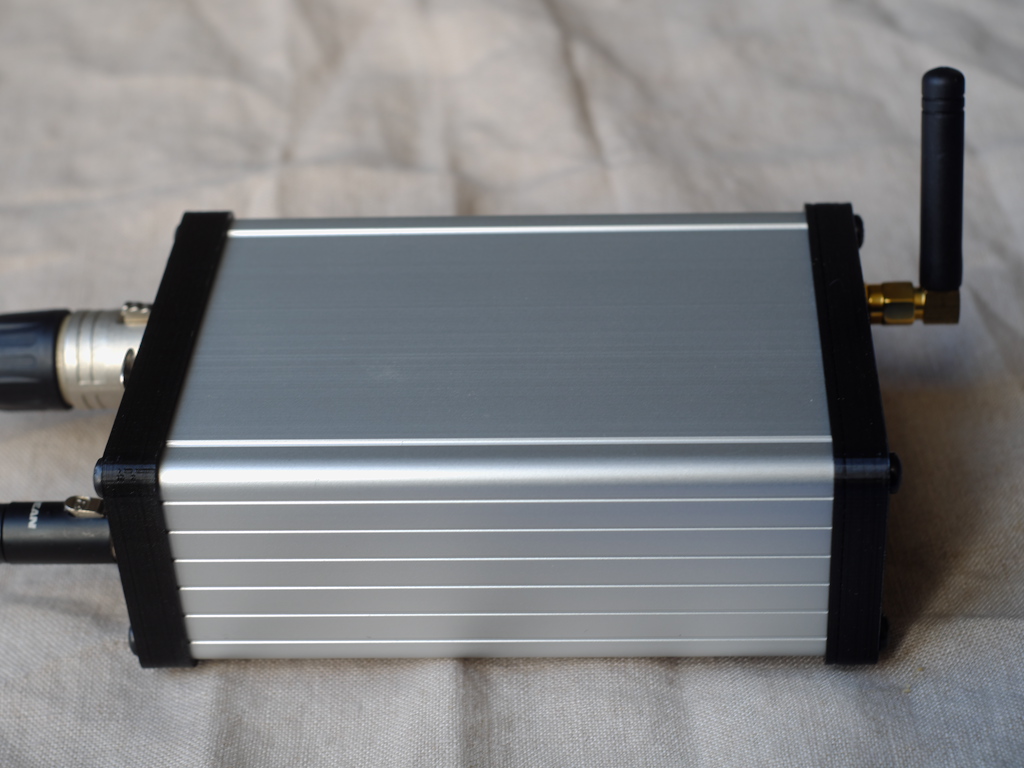

  • boîtier aluminium anodisé, couvercle imprimé en 3D
  • dimensions : 130 mm / 81 mm / 48 mm, hors antenne

Prix :

  • arptefact::transceiver en kit : 110 €
  • arptefact::transceiver assemblé : 160 €

 ressources :

Guide d'assemblage du kit arptefact::transceiver (fr+en) : PDF

Guide de parametrage de l'arptefact::transceiver (fr+en): PDF
