wilulu

Gradateur sans fil un canal.

Idéale pour les systèmes embarqués, la wilulu est un gradateur de poche sans fil pour équipement basse tension (jusqu’à 48V).

  • wilulu, câble IPEX>SMA et antenne

On peut piloter 16 wilulus indépendamment en les adressant avec l'encodeur rotatif. Avec une simple modification du code, on peut contrôler jusqu'à 64 wilulus.

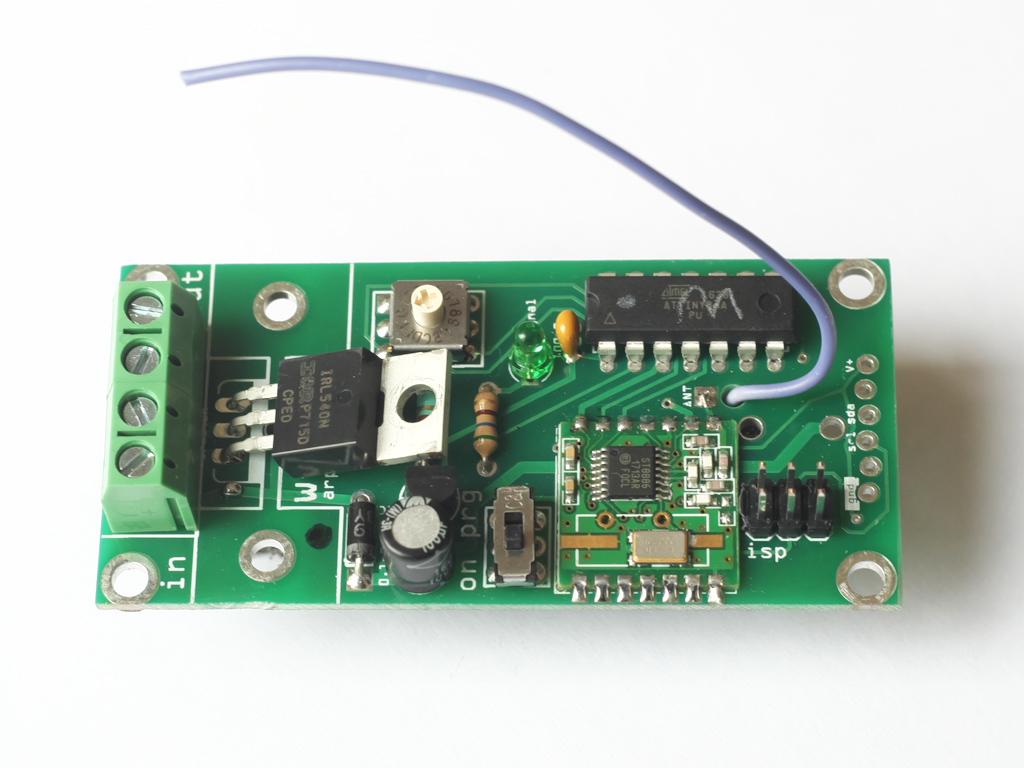

La wilulu est équipée du transceiver radio RFM12B. Un simple câble fait office d'antenne, la carte peut en option être équipée d'un connecteur IPEX permettant l'utilisation d'une antenne externe.

Emetteurs compatibles:

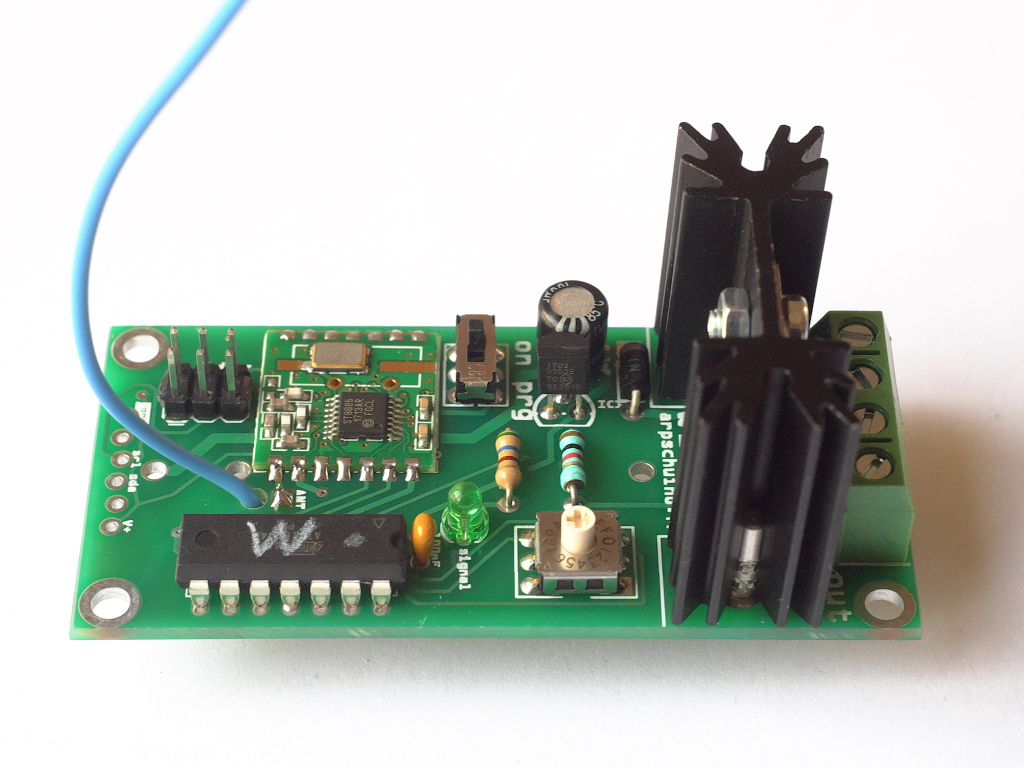

Elle est équipée d’un mosfet lui permetttant de délivrer 2,5A ou jusqu’à 8A avec le dissipateur thermique en option.

La wilulu est équipée du microcontrôleur ATtiny 84. Le code est modifiable avec le logiciel arduino via un port ISP (voir tuto).

L'alimentation a été optimisée pour une utilisation sur batterie. La wilulu peut fonctionner avec une tension comprise entre 3.7V et 12V. Prévoir une alimentation séparée pour les éléments fonctionnant entre 13 et 48V.

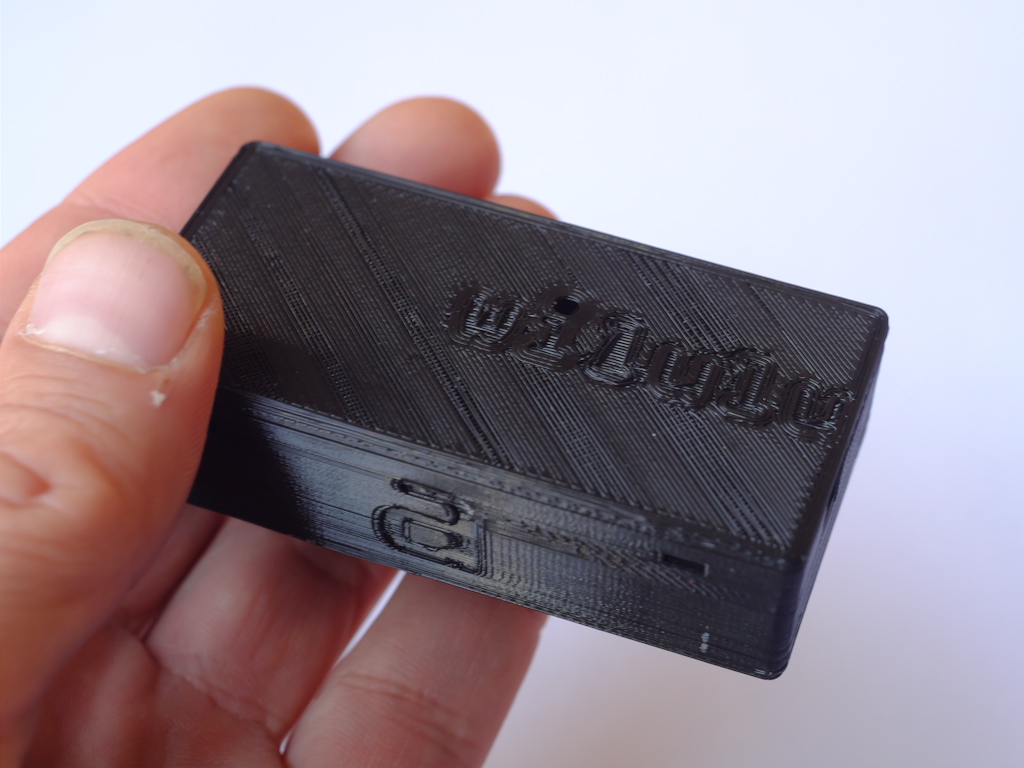

Des fichiers STL pour l’impression 3D de boiîtiers sont disponibles.

Exemples :

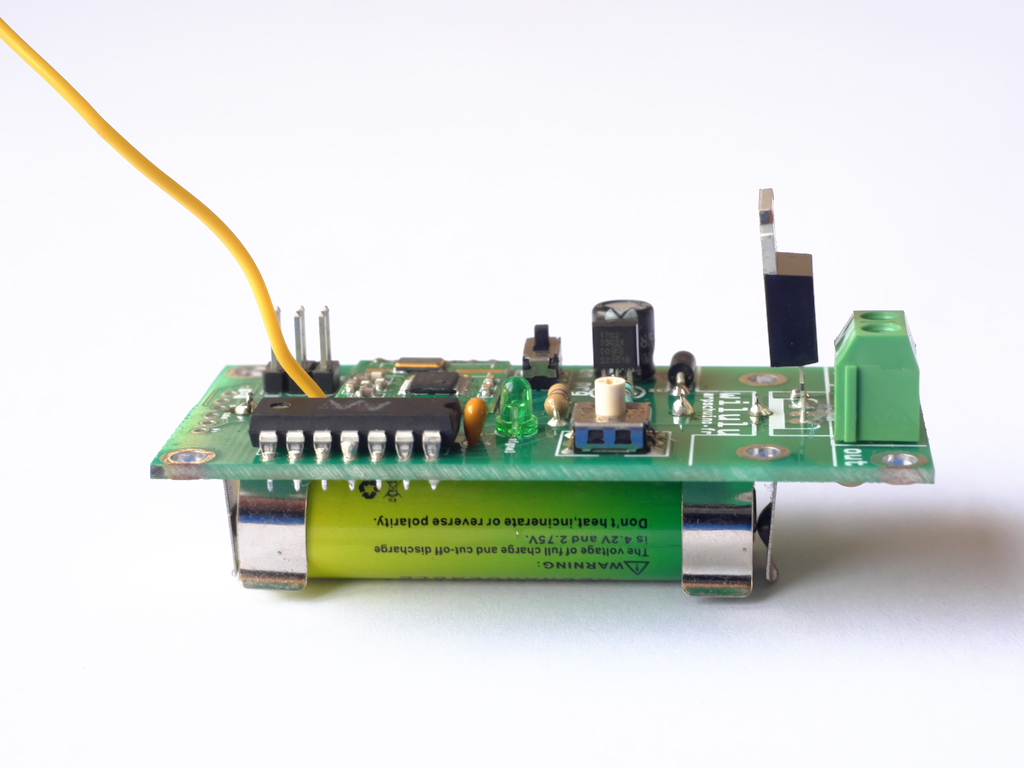

Avec batterie Li-Ion 3.7V (14500, 18650...) :

  • Led 3.7v 1w, 3w.
  • Lampe de pupitre

Avec batterie 12V :

  • Rampe ou ruban de Leds 12V
  • Lampe 12V

Avec alimentation séparée:

  • Led 30, 50 ou 100W - 36V
  • Rampe ou ruban de Leds 24V

Avec pile 9V

  • Déclencheur d’artifice
  • Déclencheur d’impact de balle sur comédiens

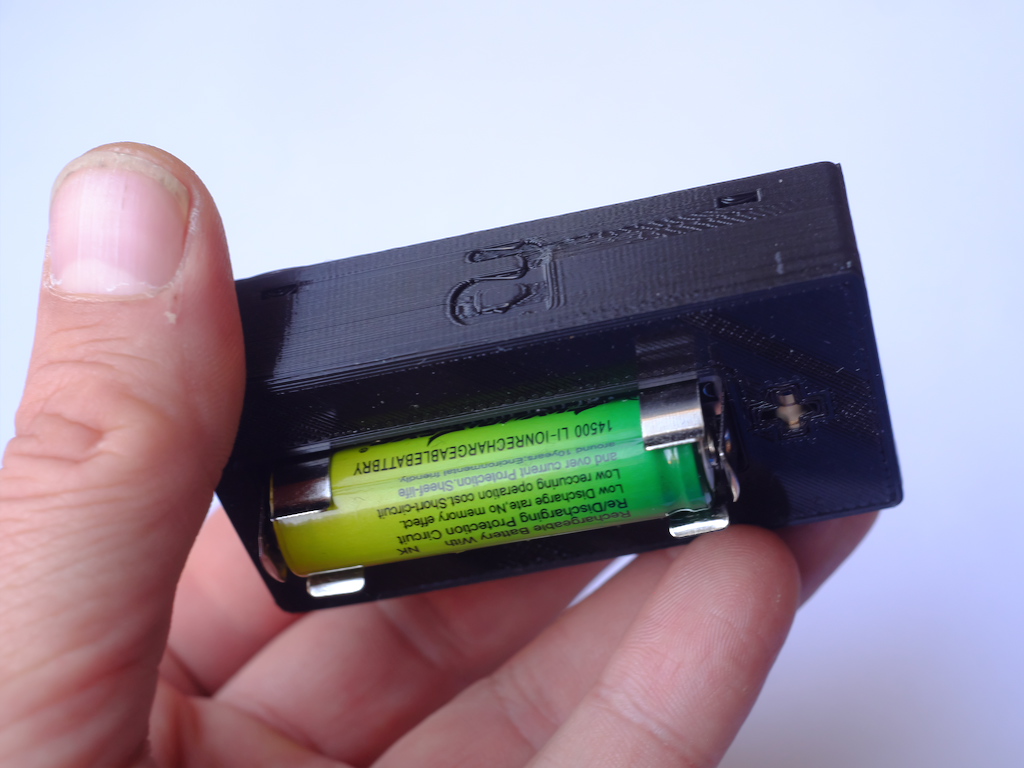

Attention la wilulu ne fonctionne pas avec une pile 1,5V. Les supports de pile AA sont prévus pour une batterie lithium 3.7V de type 14500.

Spécifications :

  • 1 transceiver radio RFM12B
  • 1 circuit basse tension de 1 à 48V
  • Tension d’alimentation: de 3,6 à 12V
  • Courant de sortie: 2.5A max, 8A avec dissipateur
  • 16 wilulus par émetteur, 66 via modification du code
  • 1 port ISP (programmation)
  • Dimensions : L=35 mm / l=72 mm / h=16mm

Prix :

  • kit wilulu (à assembler) : 32€

Options :

  • assemblage du module radio (RF12) : 2€
  • assemblage complet du kit : 10€
  • dissipateur thermique : 3€
  • support batterie 14500 : 2.5€
  • connecteur IPEX soudé : 1.5€
  • câble IPEX>SMA 5cm : 2€
  • câble IPEX>SMA 15cm : 2.5€
  • antenne SMA 868/915 Mhz : 8€
  • impression 3D des boîtiers: possible sur demande et selon le volume d’activité

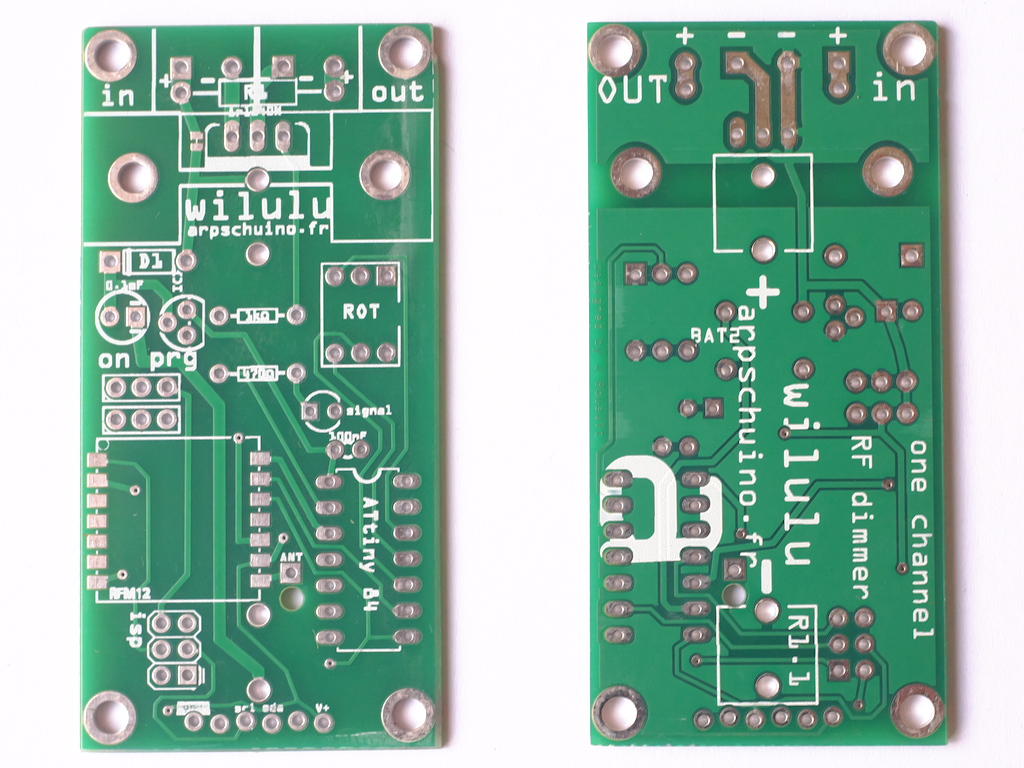

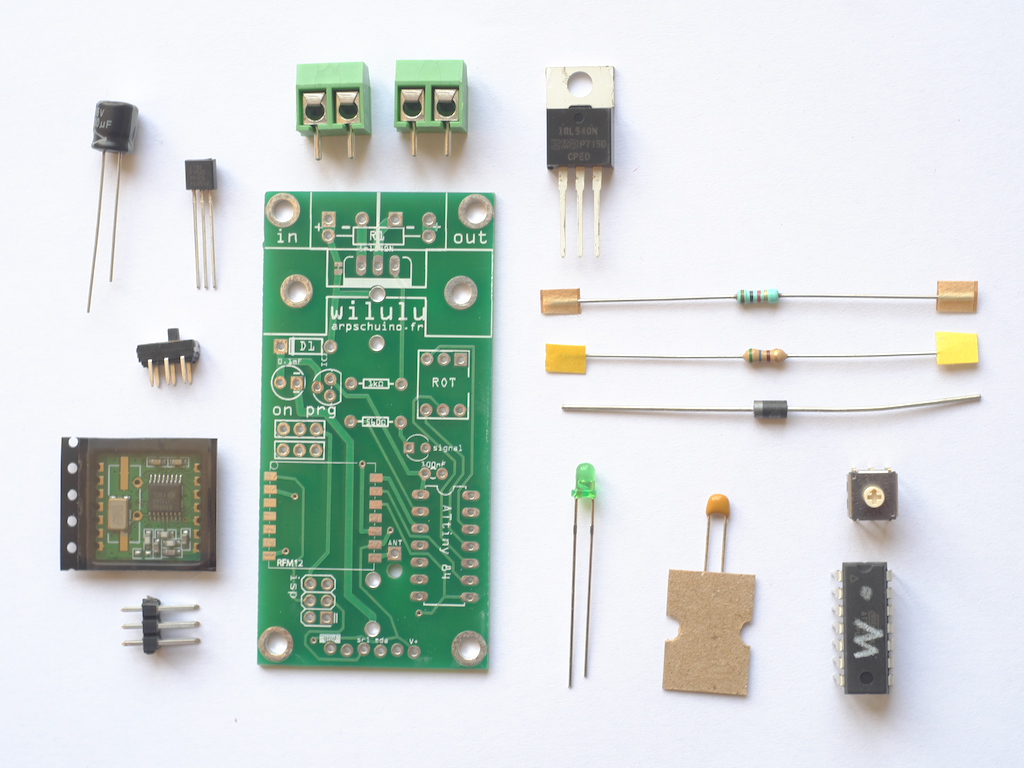

La wilulu est fournie en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande. Cela peut entrainer un délai supplémentaire.


 ressources :

Guide d'assemblage wilulu (fr+en): PDF

Code source :

Fichier stl pour impression 3D de boîtiers
