Un simple régulateur de tension pour vos montages.

Régulateur de tension

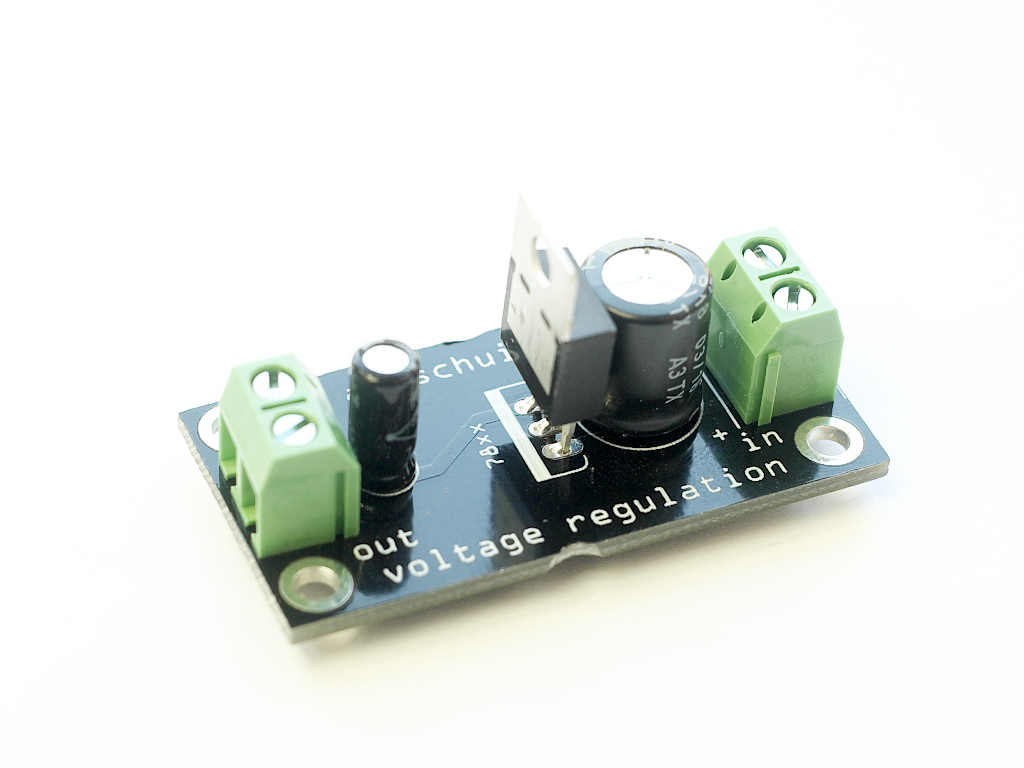

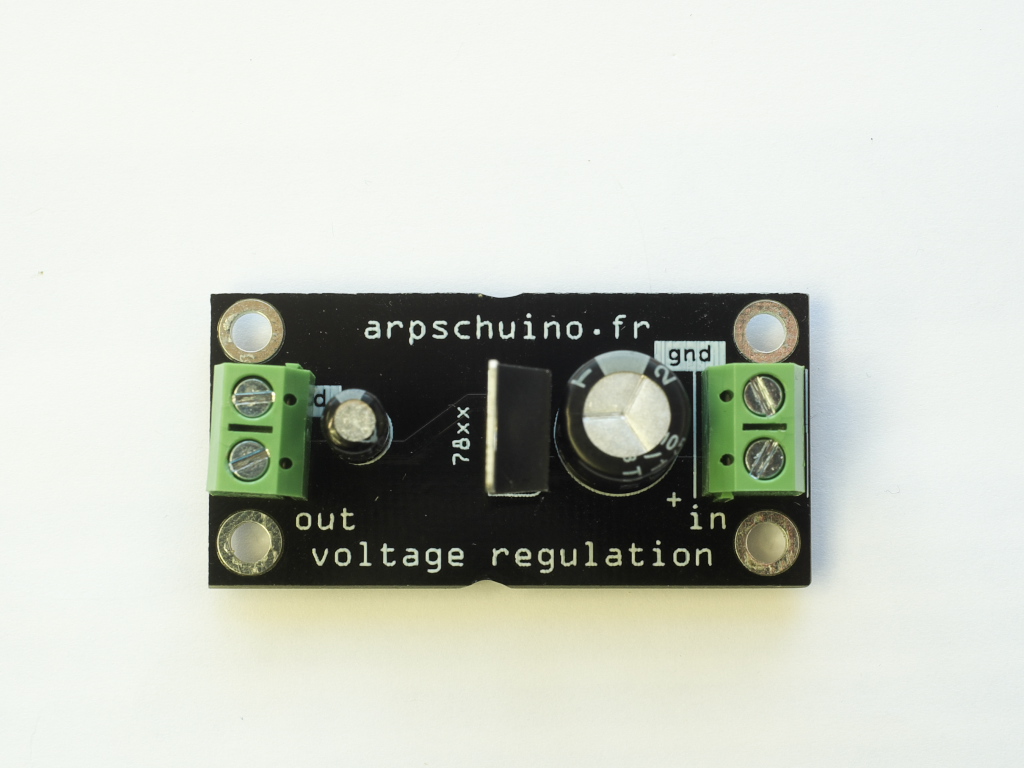

Les montages que vous aurez à faire avec des cartes arpschuino ou autre, nécessitent parfois différentes tensions d'alimentation. C'est pour cela que nous vous proposons cette carte avec un simple régulateur, deux condensateurs, pour une meilleure stabilité et des borniers.

Elle peut être équipée, au choix, de régulateur 5V, 10V, 12V ou autre.

Pour un bon fonctionnement, la tension d'entrée doit être supérieure d'au moins 2V par rapport à la tension de sortie régulée.

La carte voltage regulation n'est pas prévue pour des courants supérieurs à 1 ampère. Les composants utilisés sont prévus pour supporter une tension d'entrée pouvant aller jusqu'à 35V.

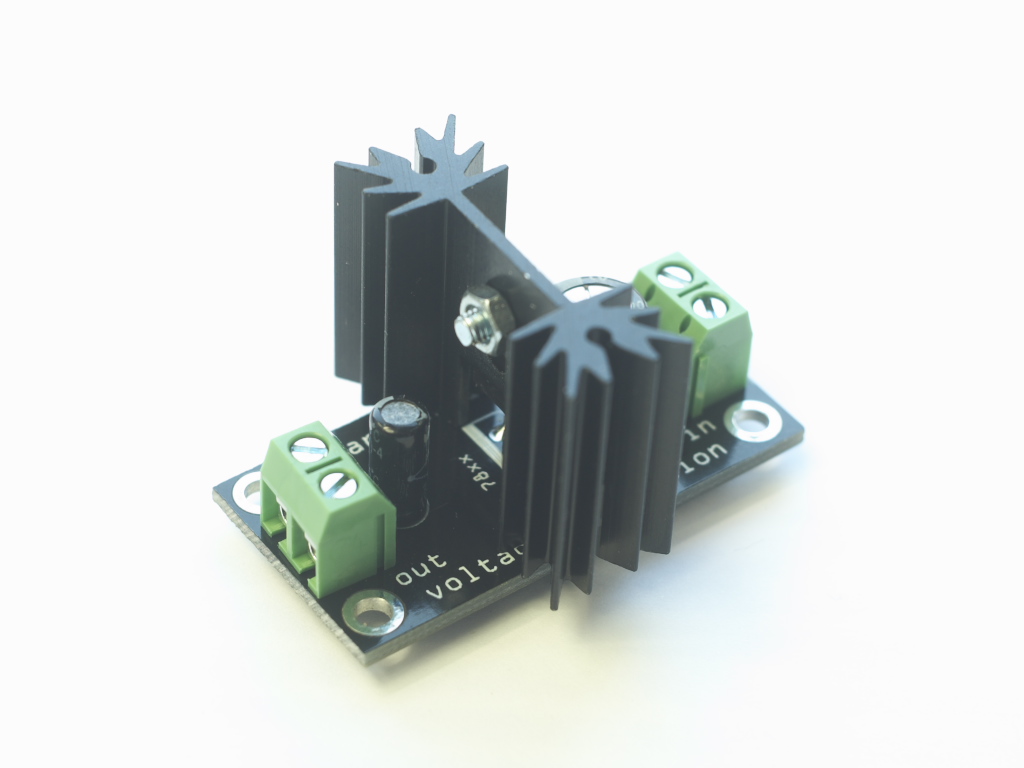

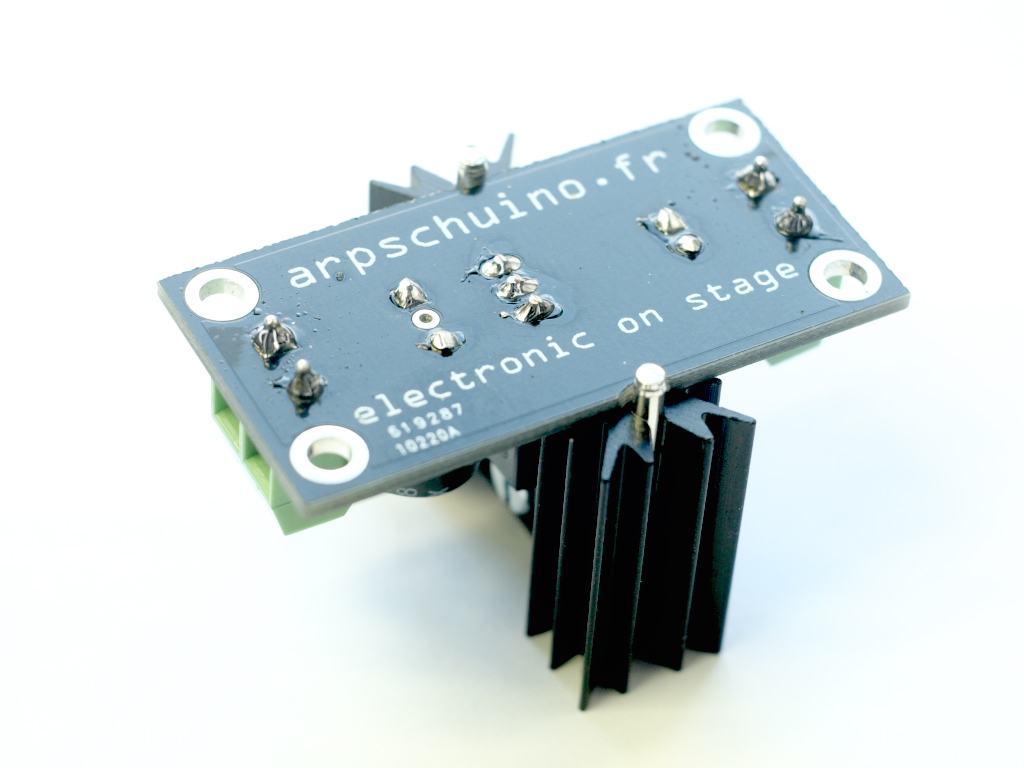

Toutefois, si la différence de tension et/ou le courant sont élevés, le régulateur va rapidement chauffer. Deux types de dissipateurs vous sont proposés en fonction des besoins.

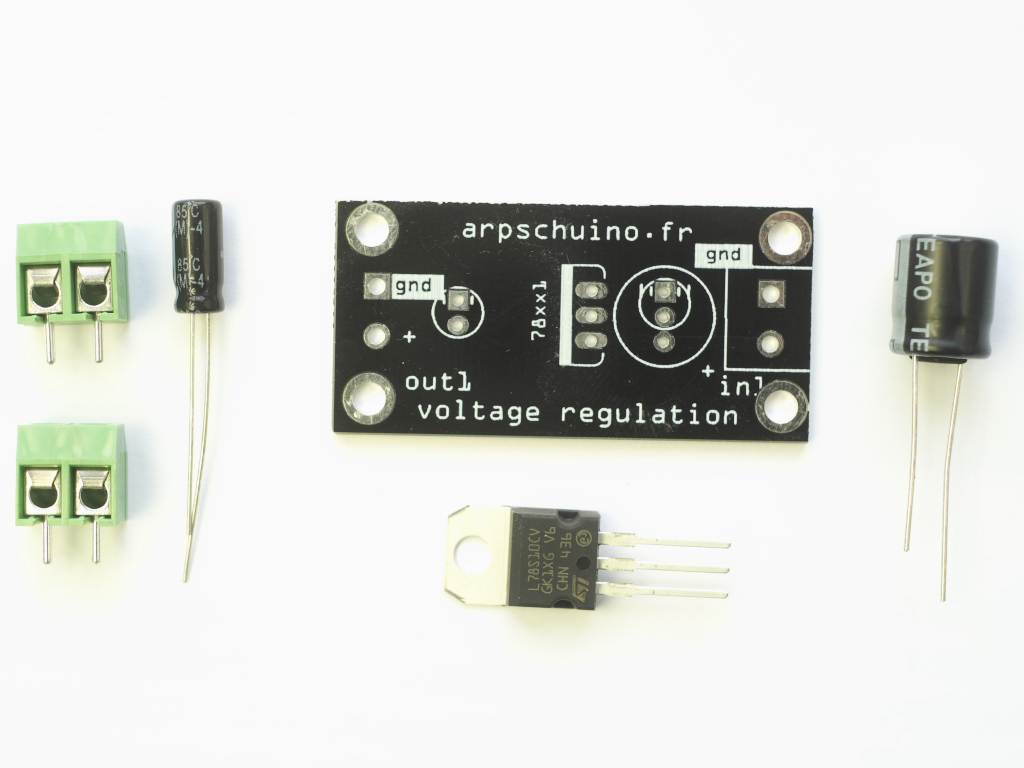

La carte voltage regulation est fournie en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Spécifications :

  • 1 régulateur de tension 7805 (5v), 7810 (10v), 7812 (12v)
  • tension d'entrée : maximum absolu 35v, 25v max conseillé
  • courant de sortie max : 1A, 1,5A en pointe
  • courant continu uniquement

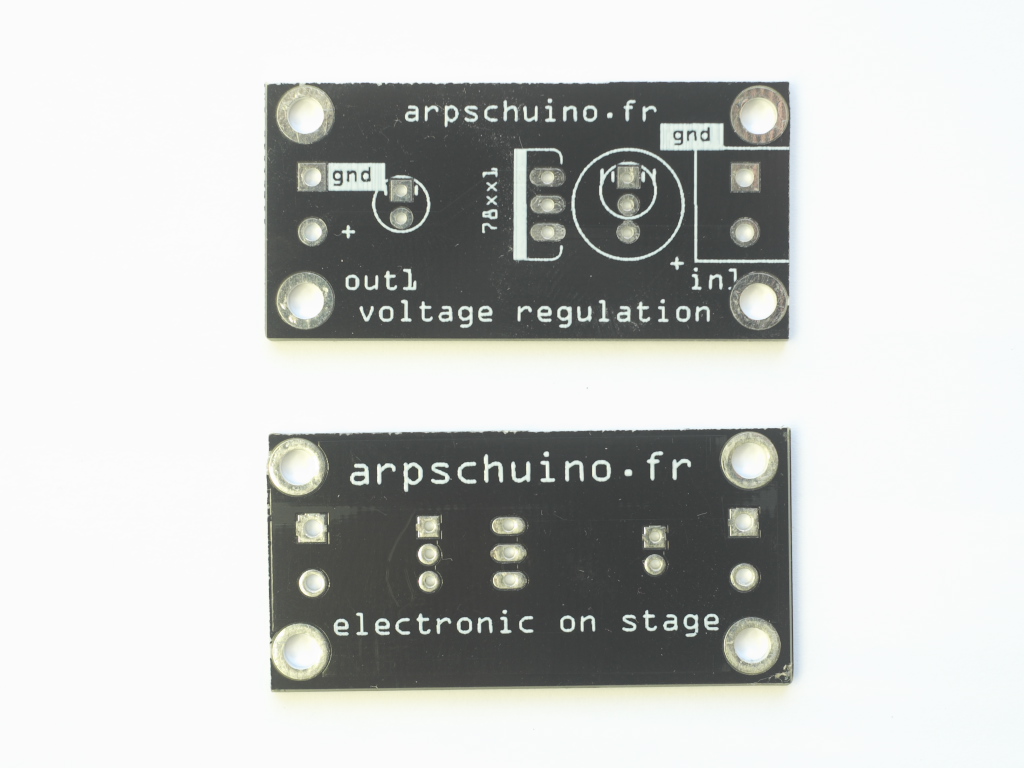

  • Dimensions : 50 mm / 24 mm

Prix :

  • carte voltage regulation : 5 €

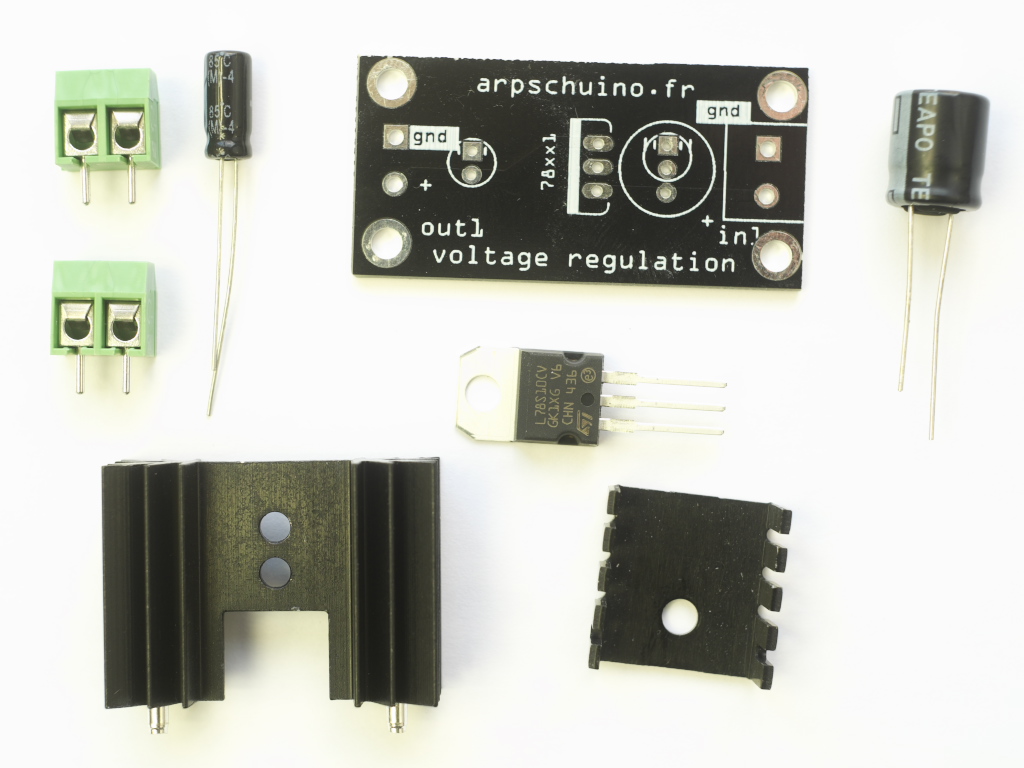

Options :

  • petit dissipateur : 1,5 €
  • gros dissipateur : 3 €
  • pâte thermique : 1,50 €
  • assemblage du kit : 3 €

Ce site n'est pas une "boutique en ligne". Si vous êtes intéressé par nos cartes, contactez-nous : arpschuino@gmx.fr
