L'arpdress board

Pour l'adressage dmx et pour choisir les différentes fonctionnalités.

Changez l'adresse de votre arpschuino en quelques secondes !

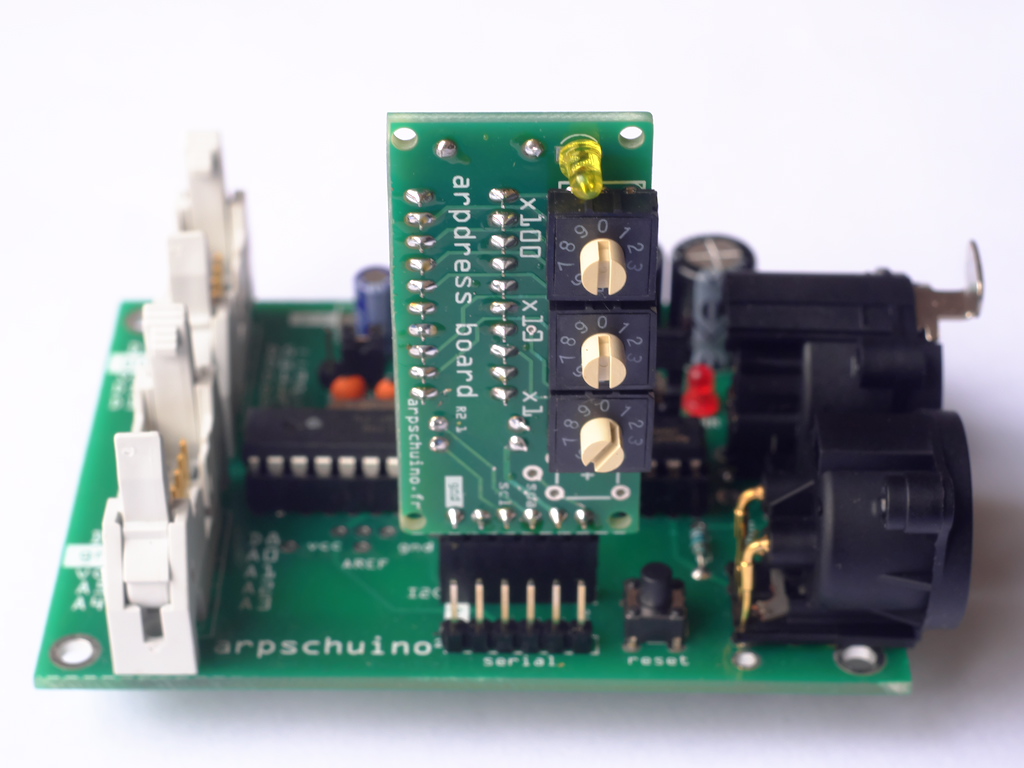

Définissez simplement l'adresse DMX de votre arpschuino à l'aide des trois roues codeuses, branchez l'arpdress board sur le port I2C et appuyez sur le bouton reset de l'arpschuino. Après un clignotement des leds de chacune des cartes, l'adresse est enregistrée. Elle est stockée dans la mémoire non volatile, l'eeprom, et sera donc conservée après extinction de l'arpschuino.

A noter que les bricoleurs peuvent aussi utiliser l'arpdress board pour envoyer une valeur comprise entre 0 et 999, à un arduino ou équivalent; via le port I2c.

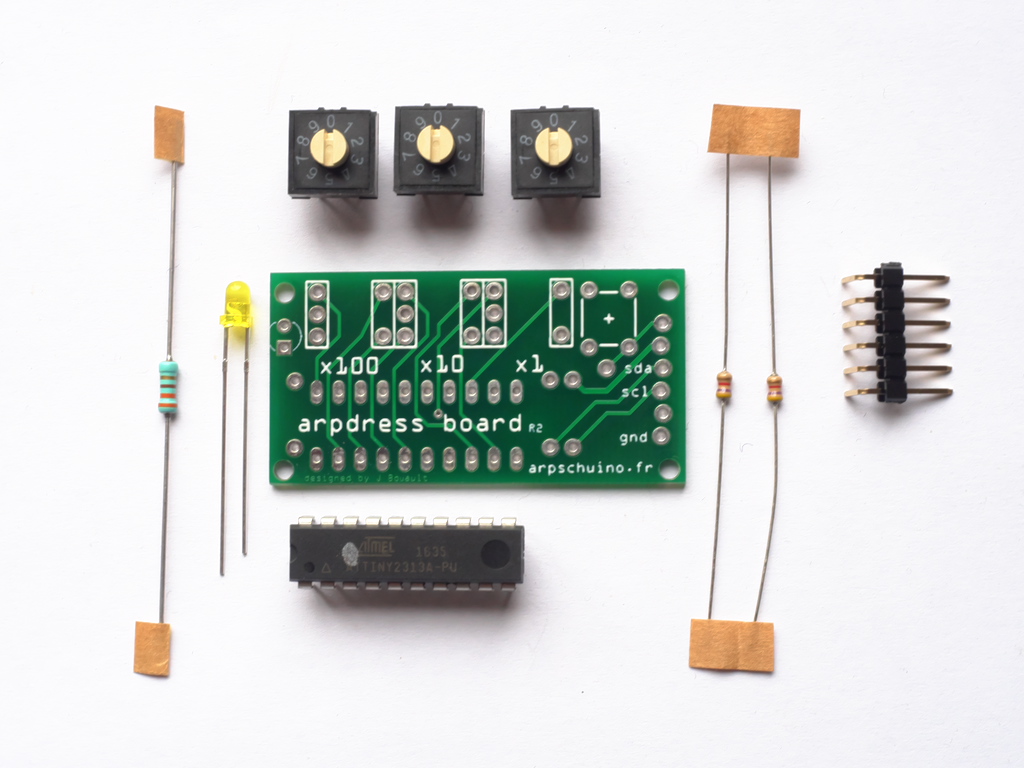

L'arpdress board est fournie en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Spécifications :

  • Adressage par trois roues codeuses
  • 1 port I2C
  • 1 microcontrôleur ATtiny2313
  • 1 LED de signal
  • Alimentation 3/5V fournie par le port I2c
  • Dimensions : 24 mm / 49 mm (58mm avec les broches)

Prix :

  • kit arpdress board : 16€

Options :

  • Bouton reset : 1€
  • Connecteur AVR ISP : 1€
  • Assemblage du kit : 6€

Guide d'assemblage de l'arpdress board : PDF


Ce site n'est pas une "boutique en ligne". Si vous êtes intéressé par nos cartes, contactez nous : arpschuino@gmx.fr

  Versions :

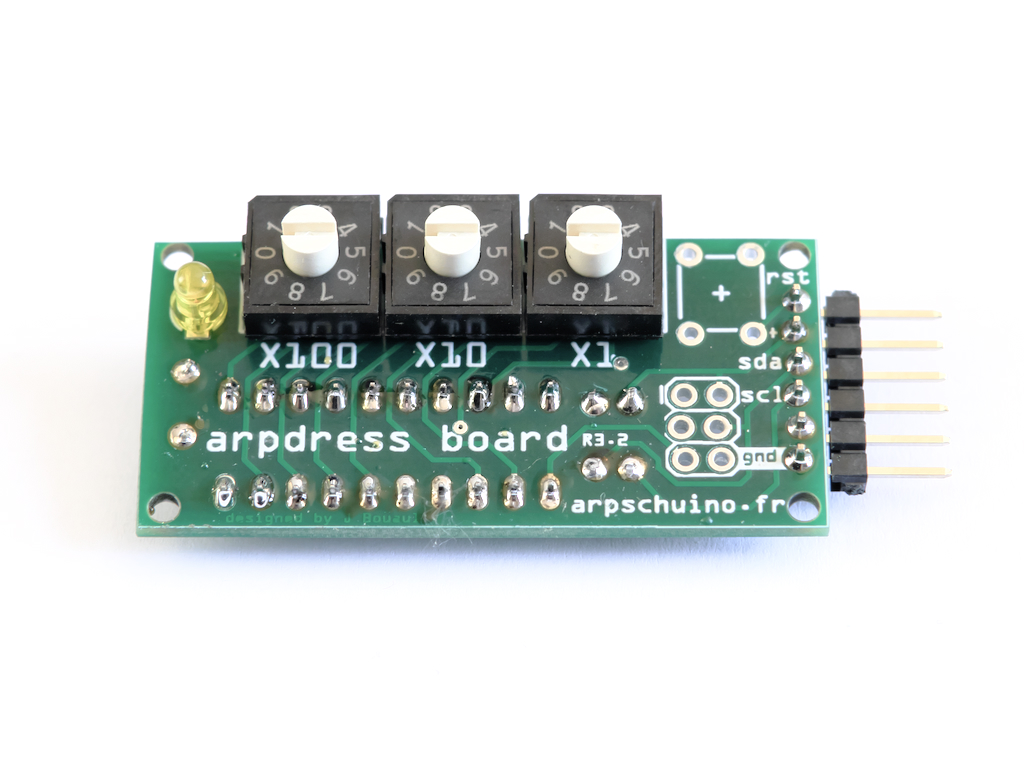

nouveautés R3 :

Connecteur AVR ISP optionnel pour reprogrammer la carte (avec l'USBasp).

nouveautés R2 :

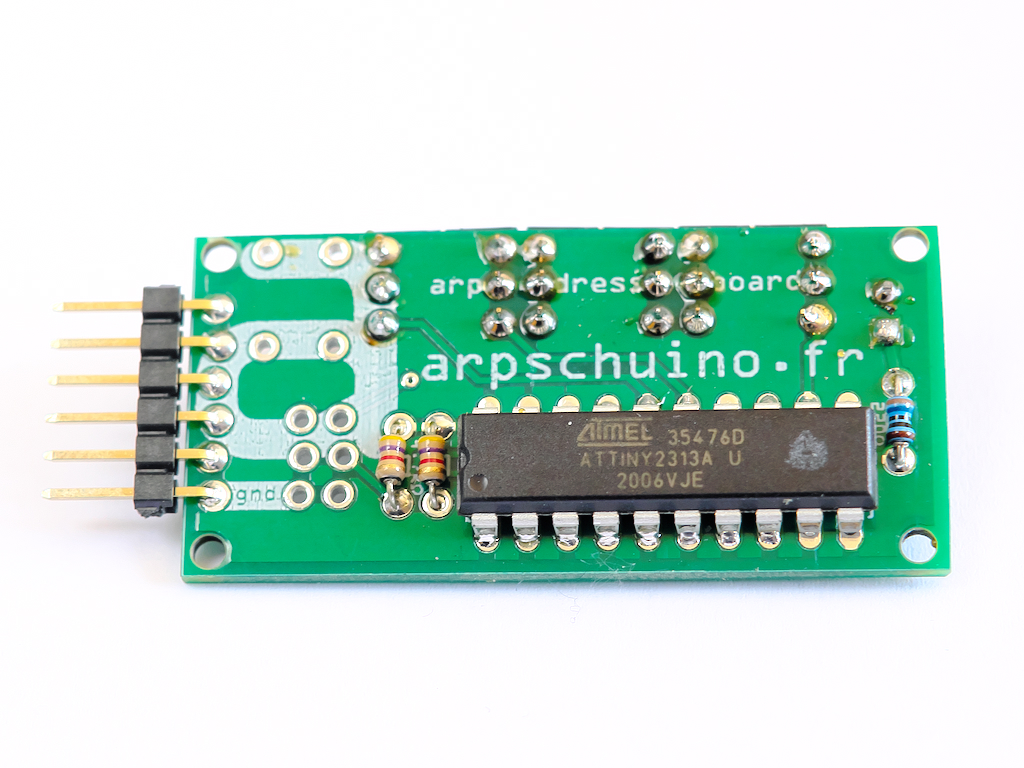

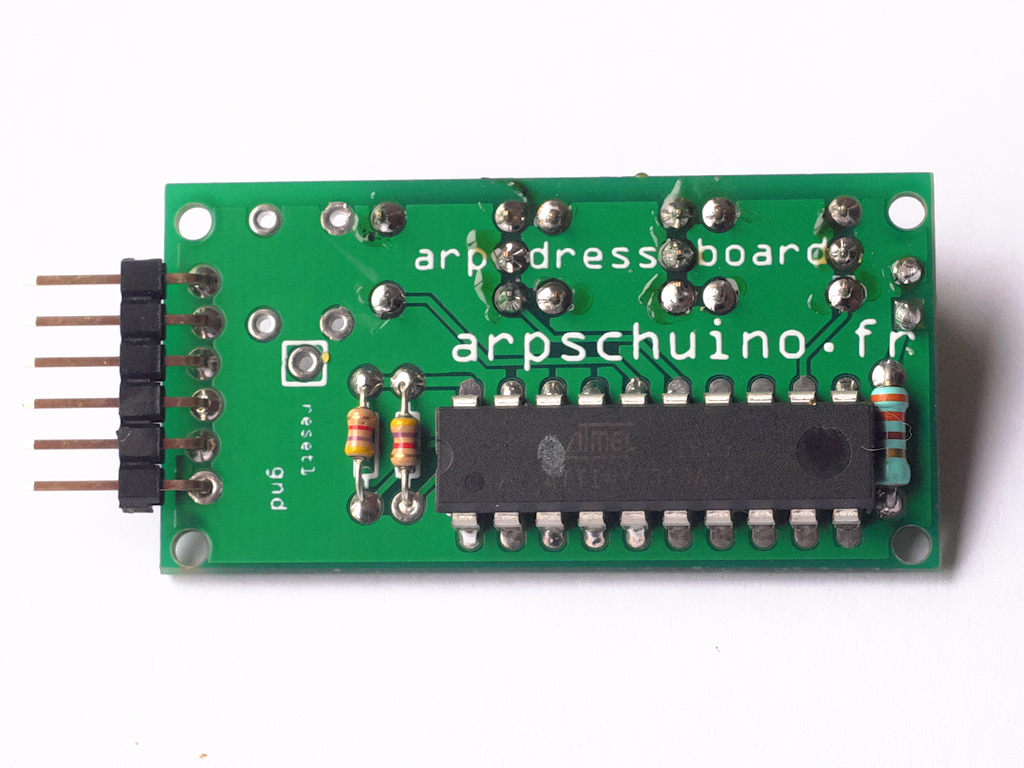

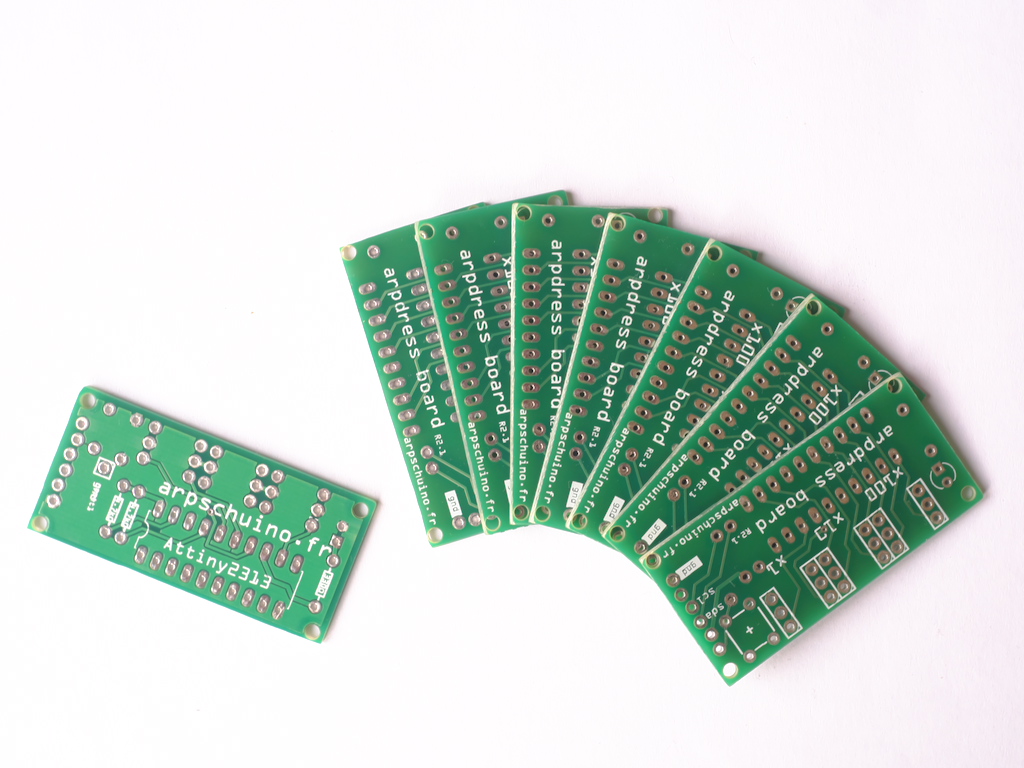

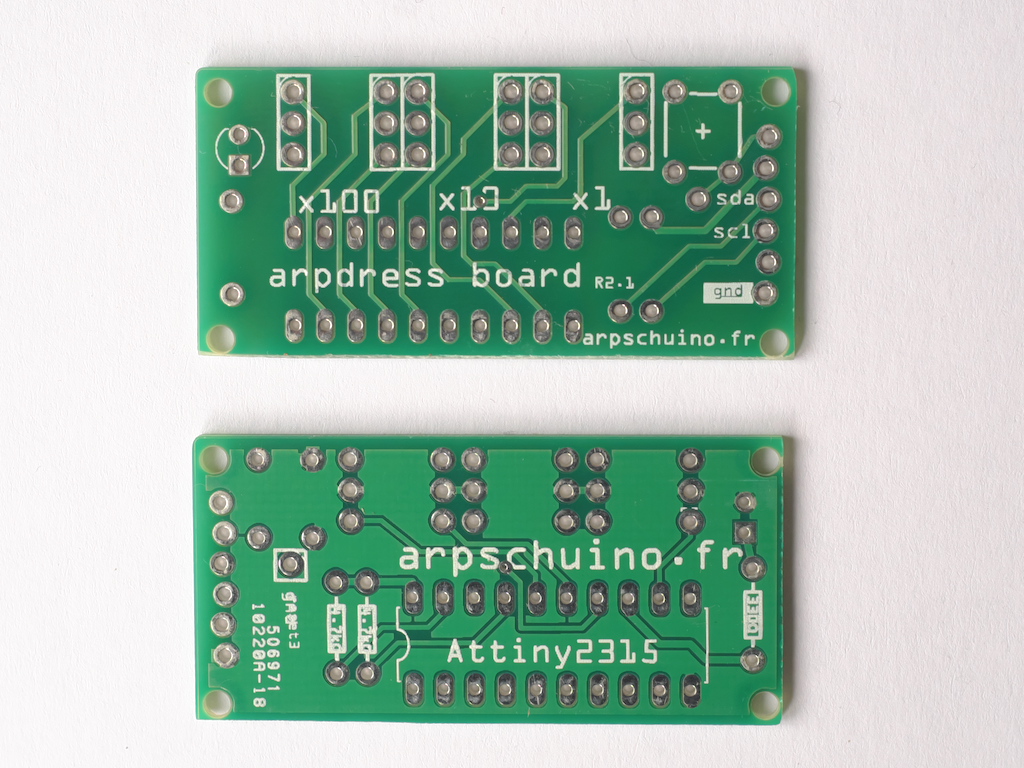

Sur le nouveau circuit imprimé de l'arpdress board R2 les composants sont disposés sur la face opposée aux encodeurs rotatifs.

Cela permet de le fixer à demeure sur un boitier, une empreinte est prévue pour y fixer un bouton reset (optionnel) à relier à l'arpschuino.

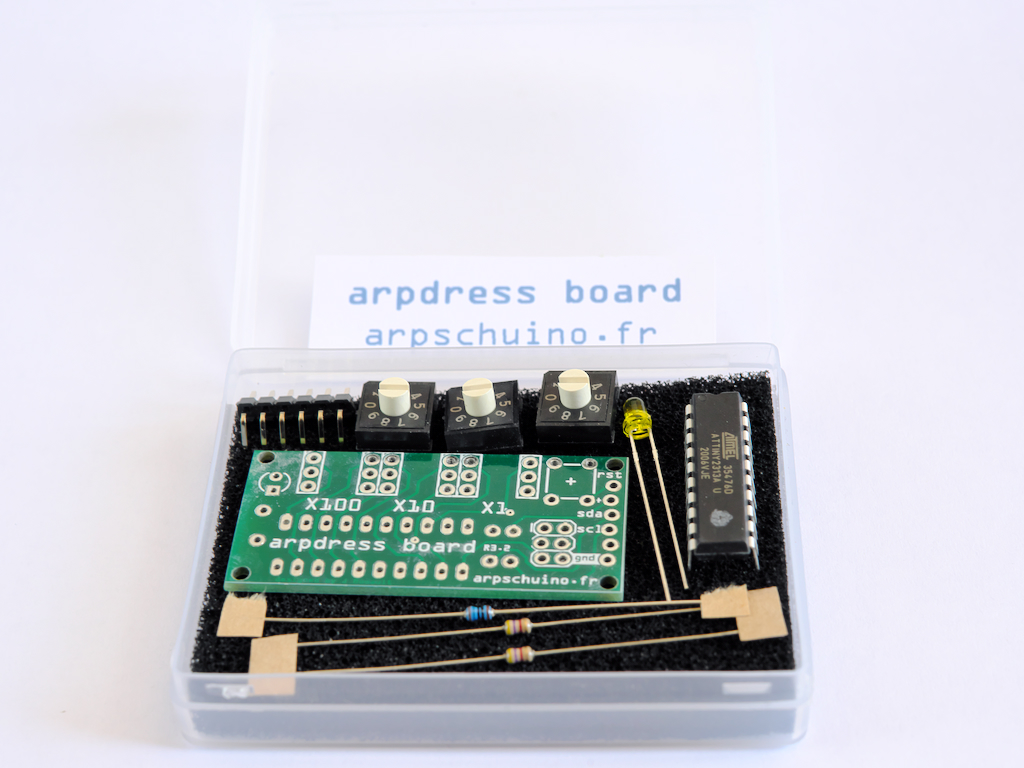

L'arpdress board est maintenant livrée avec sa boîte.
