led board

Une petite carte avec 8 leds de signal.

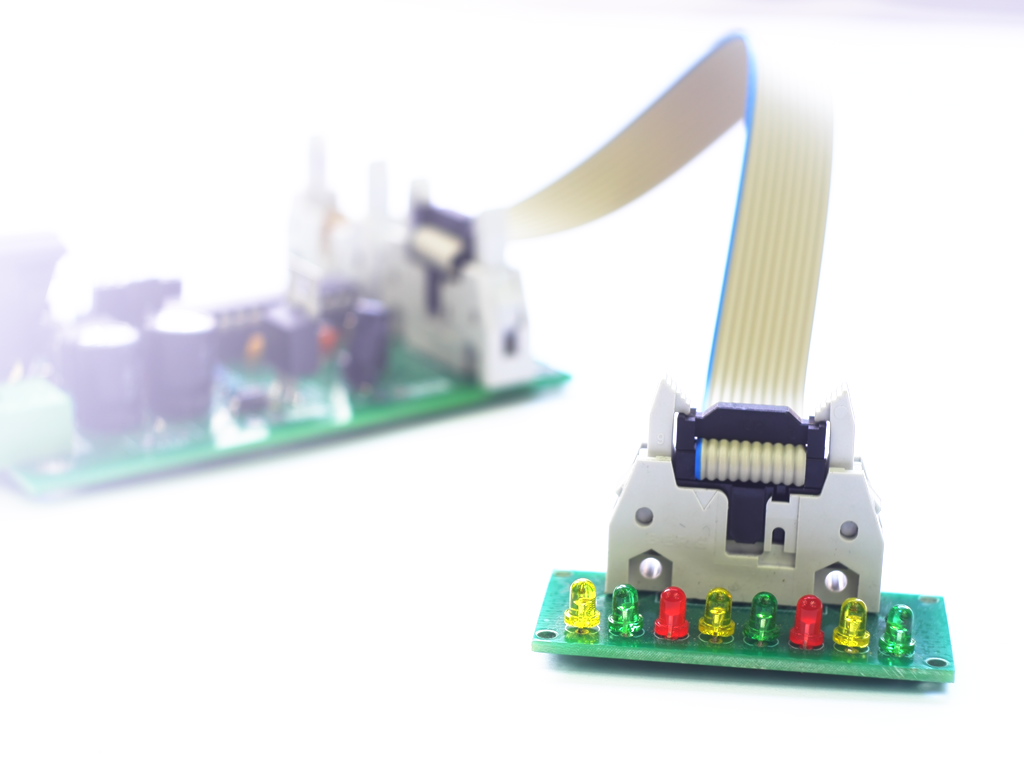

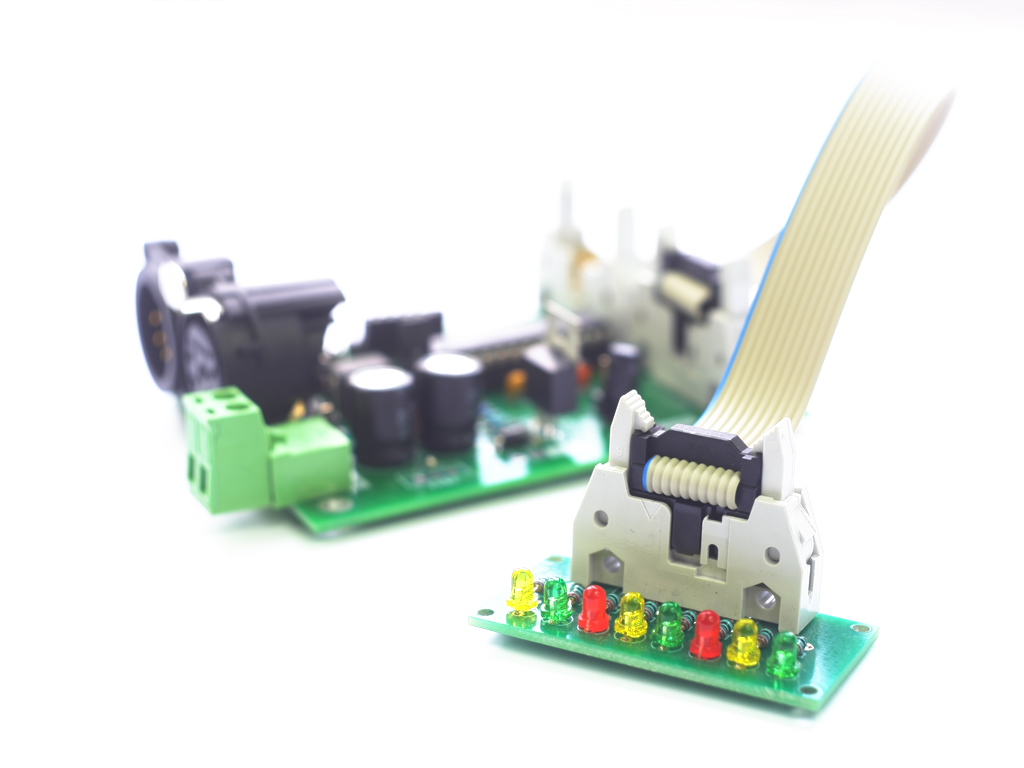

La led board est équipée de 8 leds de signal et doit être reliée à un des ports principaux de l'arpschuino² au moyen d'une Nappes HE10 10 contacts. On peut en installer deux par arpschuino.

Elle sera utile lorsqu'on a besoin de voyants ou pour faire du debug. On peut aussi l'utiliser comme barregraphe.

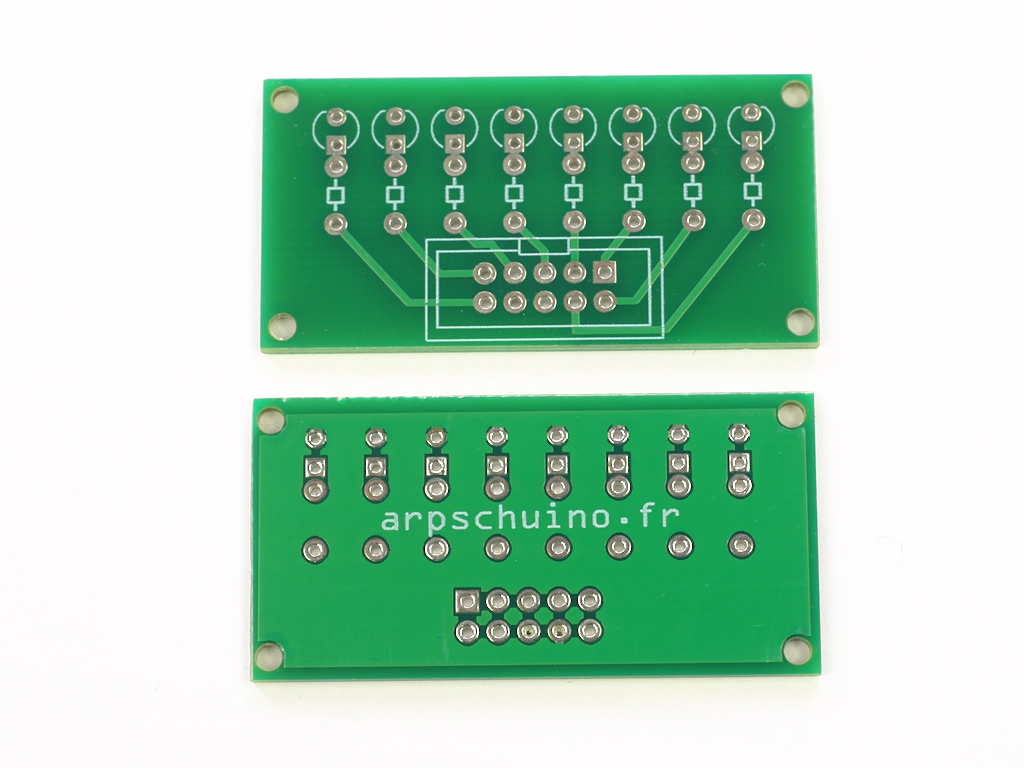

Pour une installation en panneau, on soudera les leds "à l'envers" sur la partie inférieure de la carte.

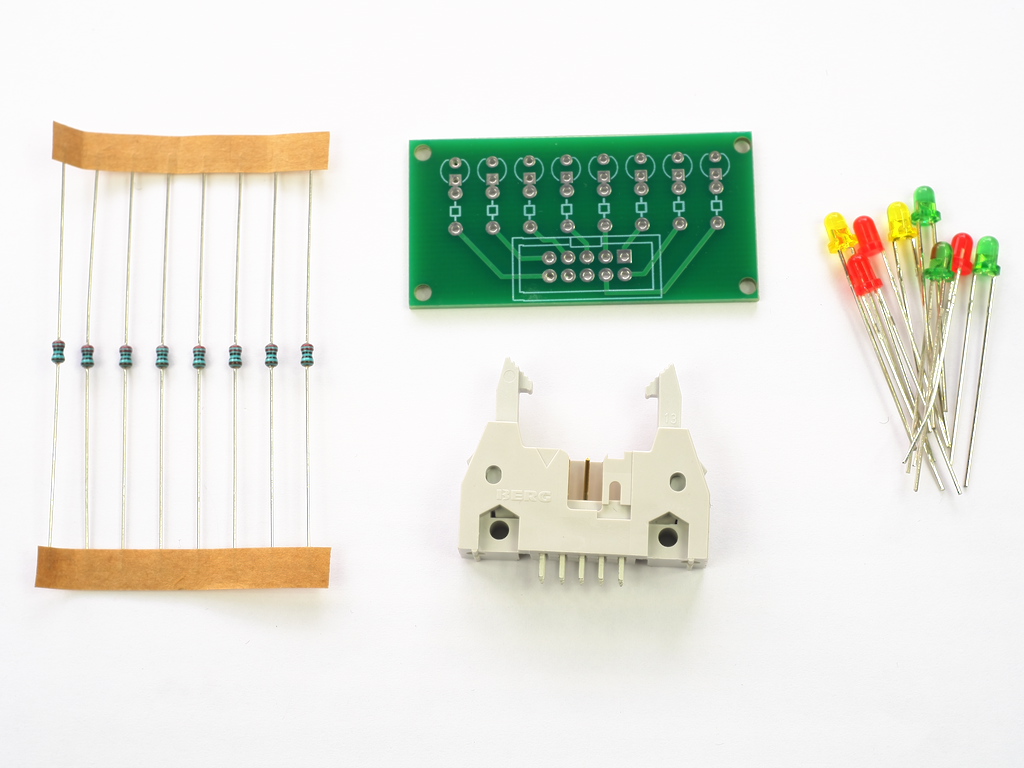

Elle est livrée avec un panachage de led rouges, vertes et jaunes, vous pouvez spécifier les couleurs à la commande.

Vu la simplicité de la carte, il n'y a pas de guide d'assemblage, veillez simplement à souder les leds dans le bon sens : grande patte dans la pastille carrée.

Spécifications :

  • Connecteur HE10 avec bras anti arrachement
  • Connexion à l'arpschuino par Nappes HE10 10 contacts
  • 8 leds de signal et résistances de limitation de courant 220 ohm
  • consommation 20 mA maxi par led

Prix :

kit led board : 6 €

led board assemblée : 8 €

Ce site n'est pas une "boutique en ligne", si vous êtes intéressés par nos cartes, contactez nous : arpschuino@gmx.fr
