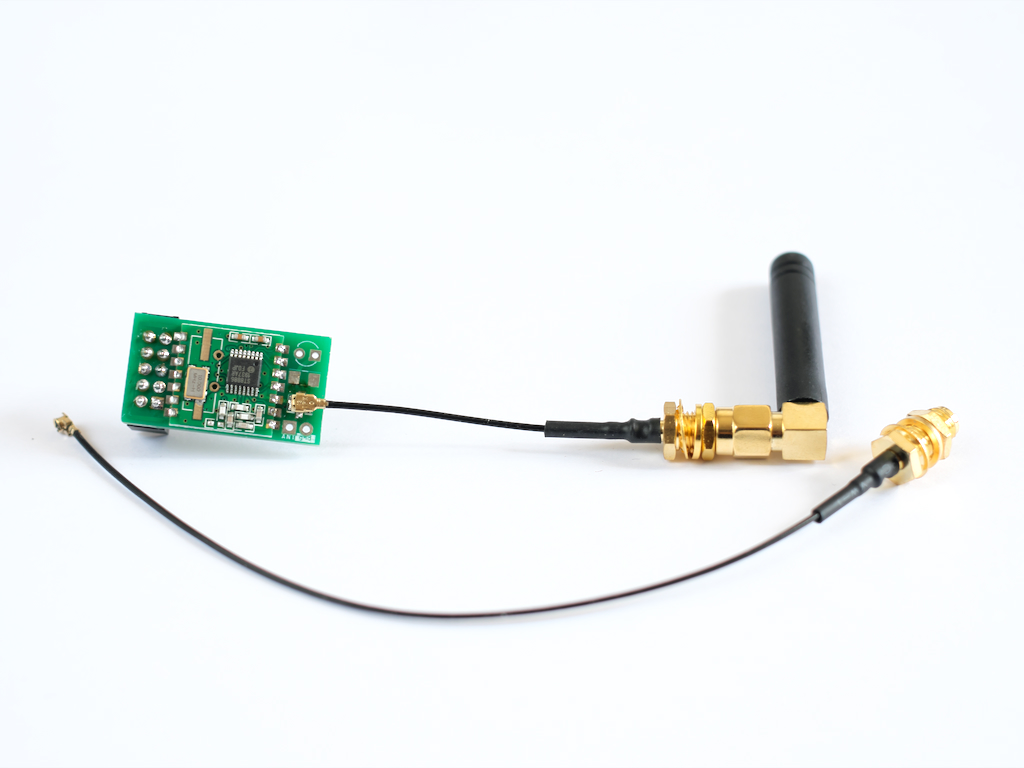

  • arpRF R3, câble IPEX>SMA et antenne
  • arpRF R3, câble IPEX>SMA et antenne

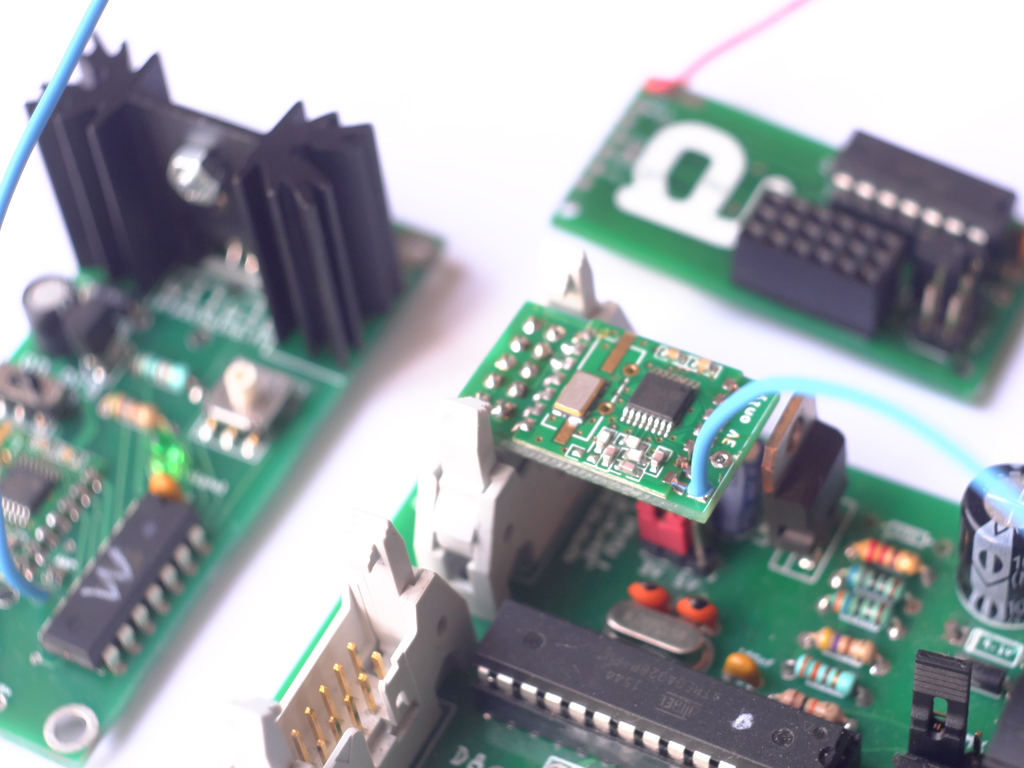

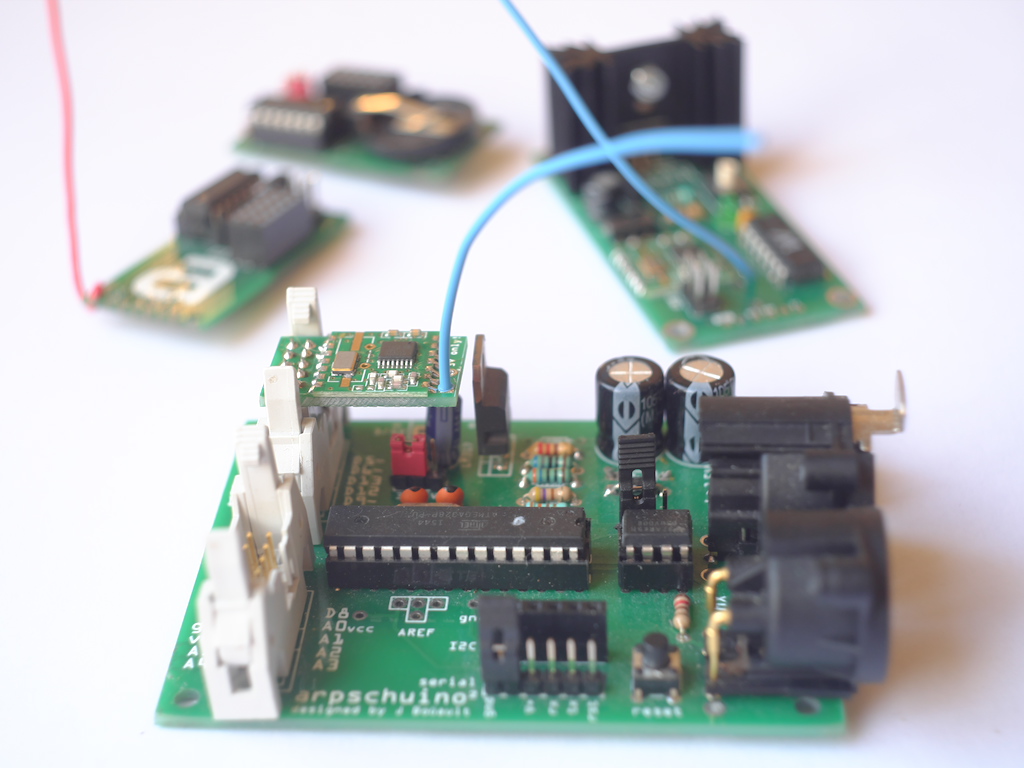

  • arpRF sur arpschuino
  • arpRF sur arpschuino
  • connectivité

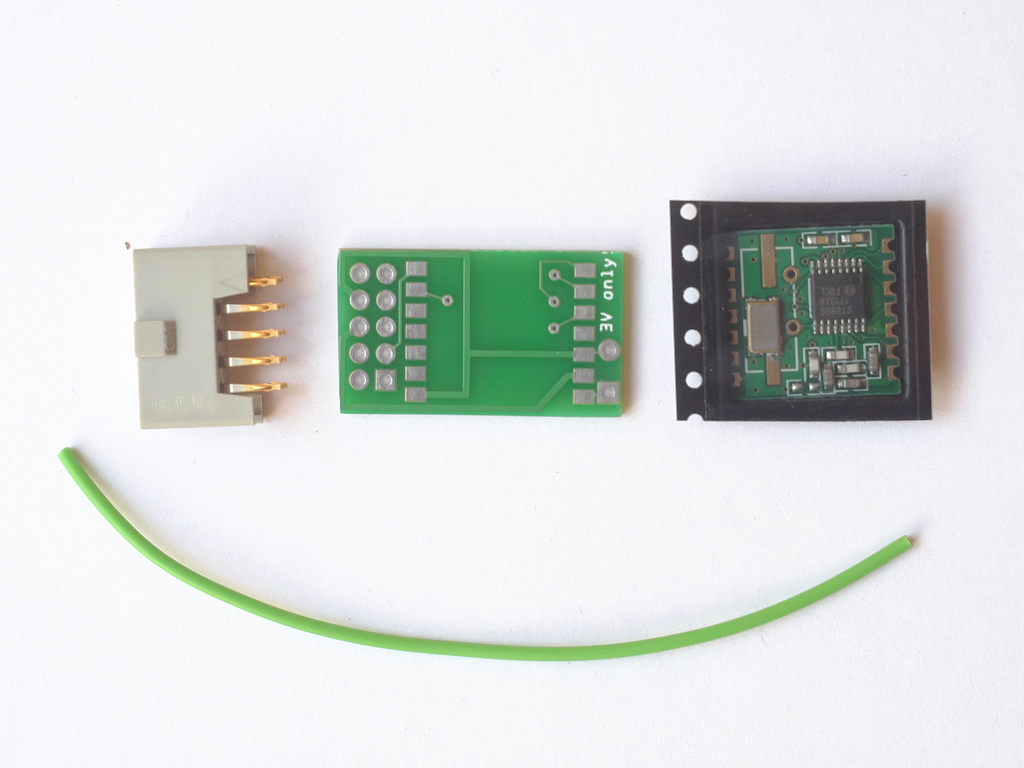

  • kit arpRF

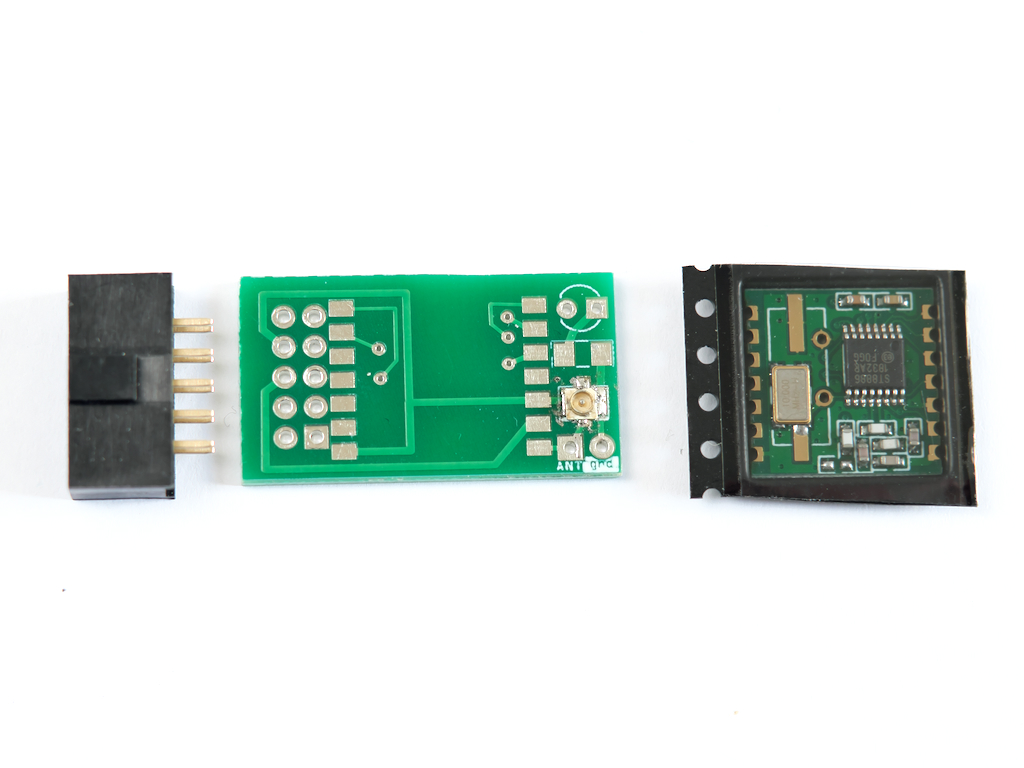

  • kit arpRF R3

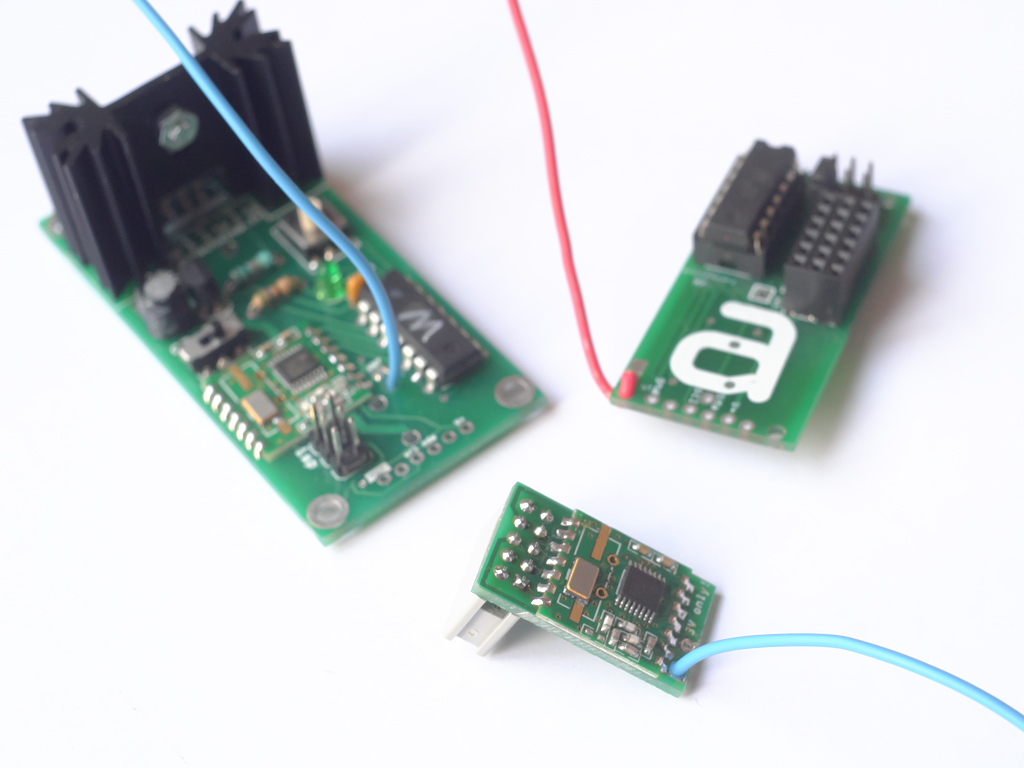

  • arpRF, arpsensorsRF et wilulu

Ajoutez une liaison radio à l'arpschuino² !

L'arpRF permet d'équiper l'arpschuino² d'un module RFM12B, capable d'assurer une liaison radio, en émission et/ou en réception. Cette liaison permet de transmettre jusqu'à 66 circuits.

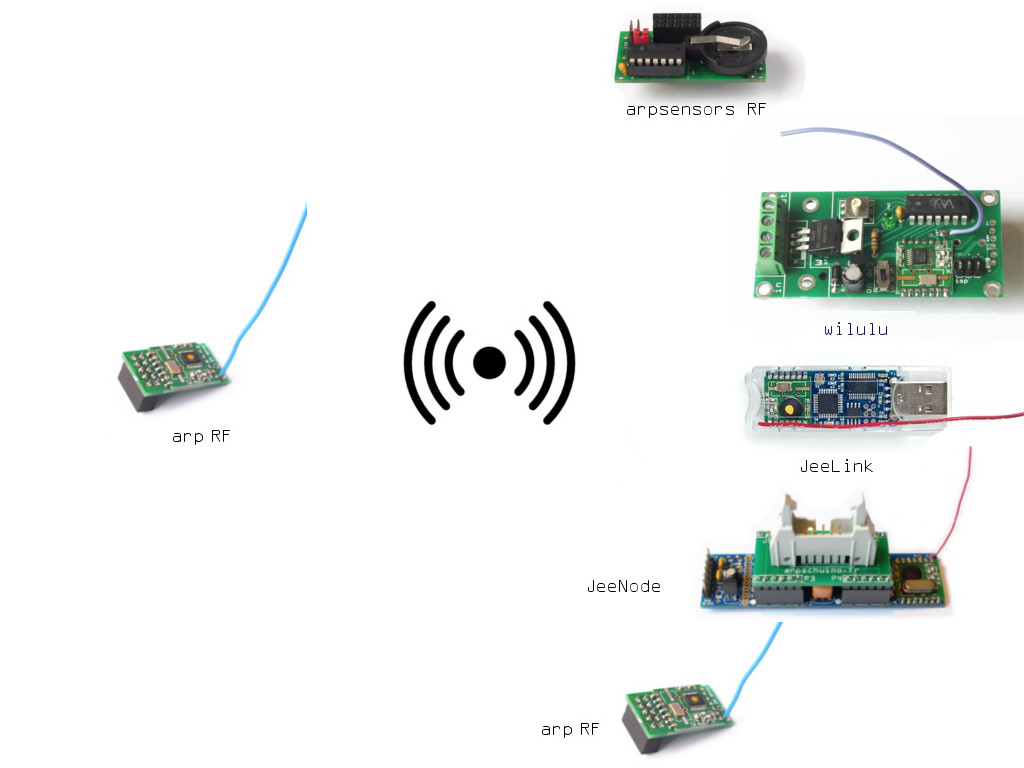

Il peut communiquer avec tout autre dipositif équipé d'un module radio RFM12B. Ça peut être un autre arpschuino² équipé d'un arpRF, des arpsensorsRF, des wilulus, un JeeLink classic ou des JeeNodes.

On peut maintenant piloter à distance 8 circuits d'un arpschuino, les 6 circuits d'un arpsensorsRF, des wilulus et créer un pont RF sur 66 circuits DMX.

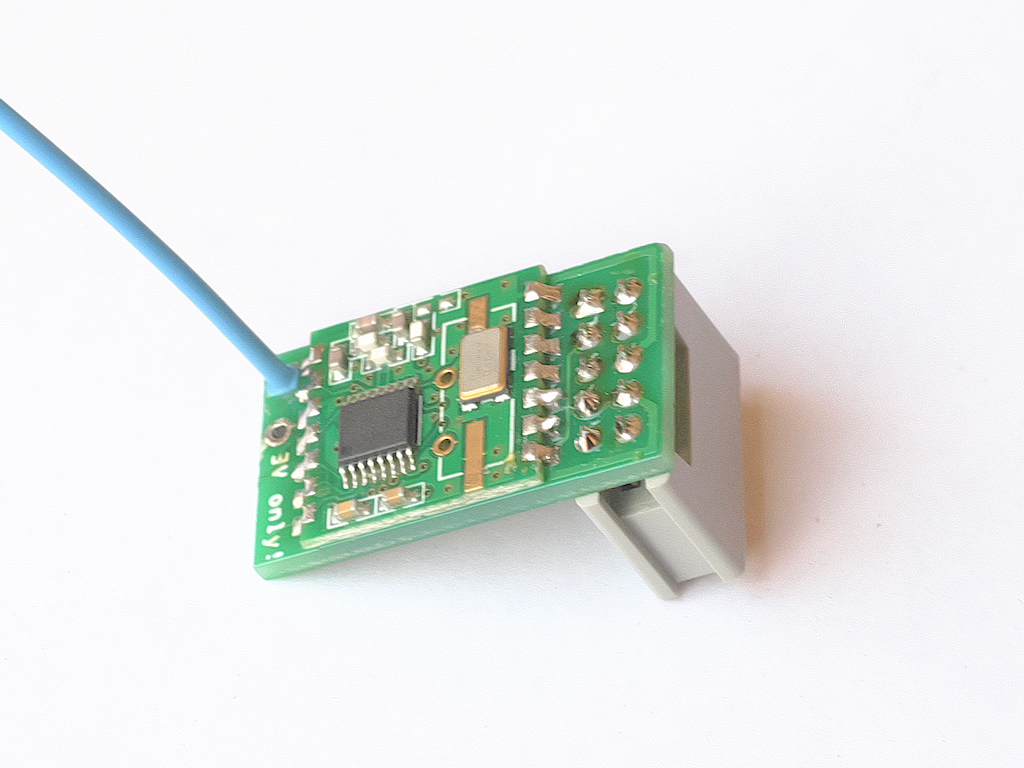

L'arp RF dispose d'un câble de 82mm en guise d'antenne externe. La bande de fréquences utilisée, 868MHz, est peu férquentée. La portée peut atteindre 300m avec antenne.

Attention, le RFM12B ne supporte pas une tension de 5V, l'arpschuino² doit impérativement être utilisé en mode 3V. Les arpschuinos de la première génération ne sont pas compatibles.

  nouveau :    arpRF R3

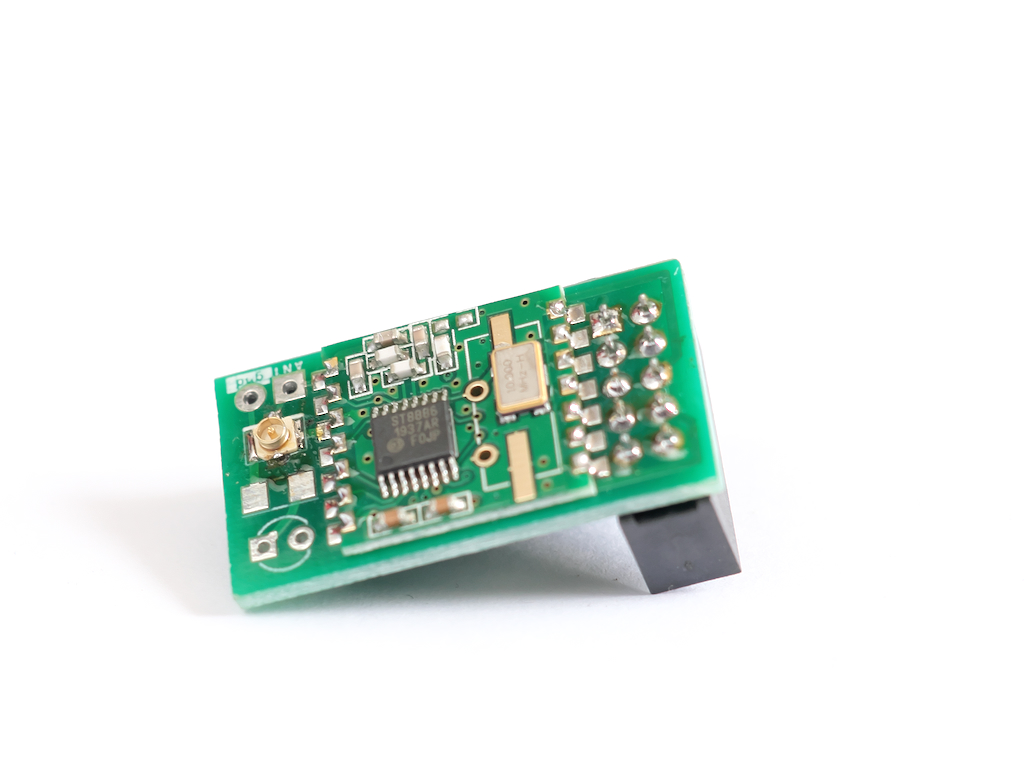

L'arpRF R3 dipose en plus d'un connecteur IPEX, permettant de le relier à une antenne externe. Nécéssaire dans le cadre d'une mise en boîtier, la portée est en plus légerement amélioré avec une antenne externe.


Spécifications :

  • 1 module radio RFM12B
  • fréquence 868MHz.
  • Alimentation maxi 3.6V
  • Dimensions : 14 mm / 34 mm.
  • Connecteur IPEX (R3 uniquement).

L'arp RF est fourni en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.

Prix :

  • kit arpRF : 8 €
  • kit arpRF R3: 9 €
  • assemblage du kit : 2 €
  • câble IPEX>SMA 5cm : 1.5 €
  • câble IPEX>SMA 15cm : 2 €
  • antenne SMA 868/915 Mhz : 8 €

 ressources :

Guide d'assemblage arpsensorsRF et arpRF: PDF
