L'arpschuino²

L'arpschuino classique.

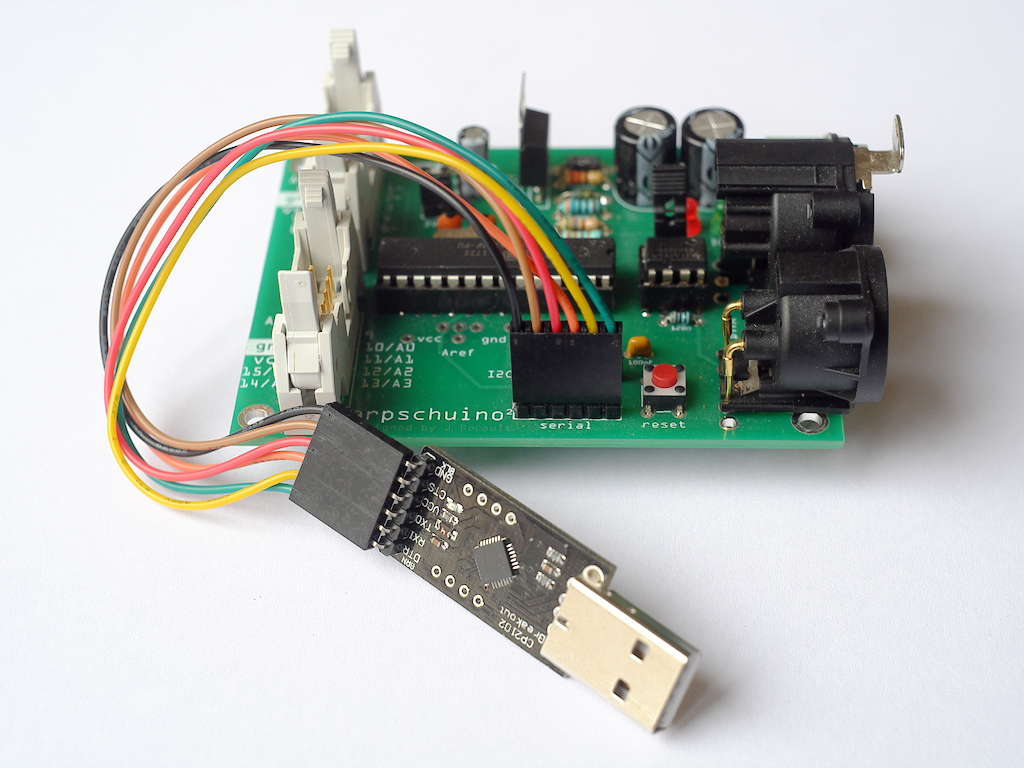

  • USB>serial sur arpschuino

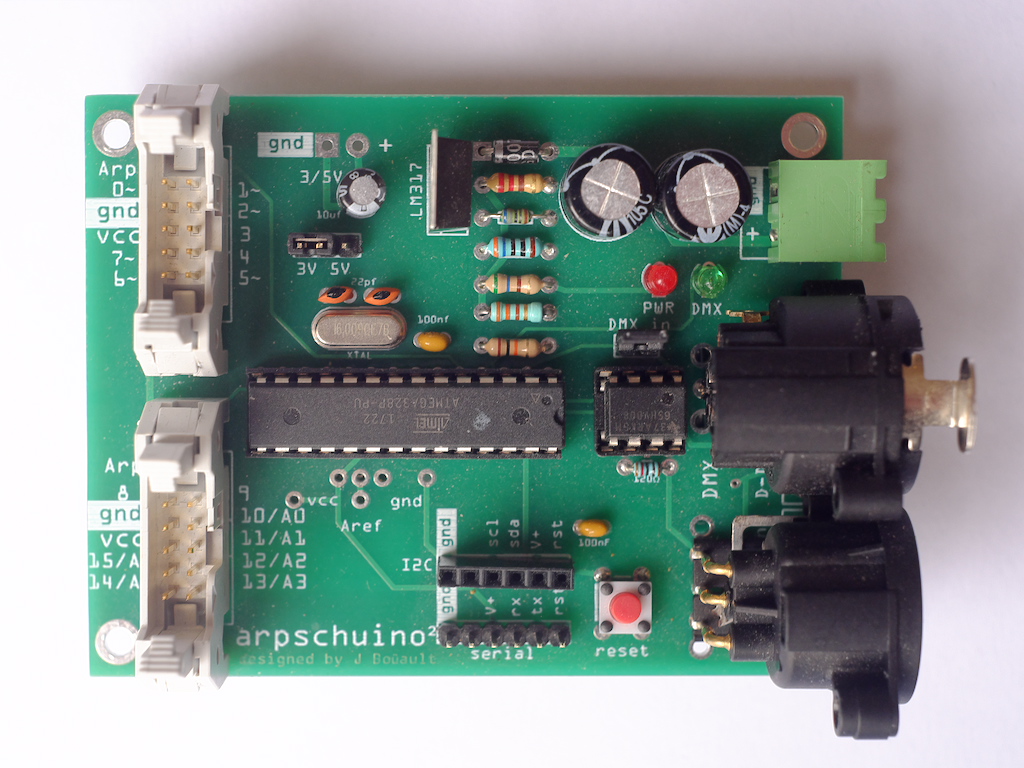

L'arpschuino² est équipé du même microcontrôleur que les cartes Arduino, l'ATmega 328. Il est capable d'assurer une liaison DMX, en émission ou en réception. Afin d'être utilisé en spectacle ou dans des conditions difficiles, la régulation de son alimentation a été particulierement soignée.

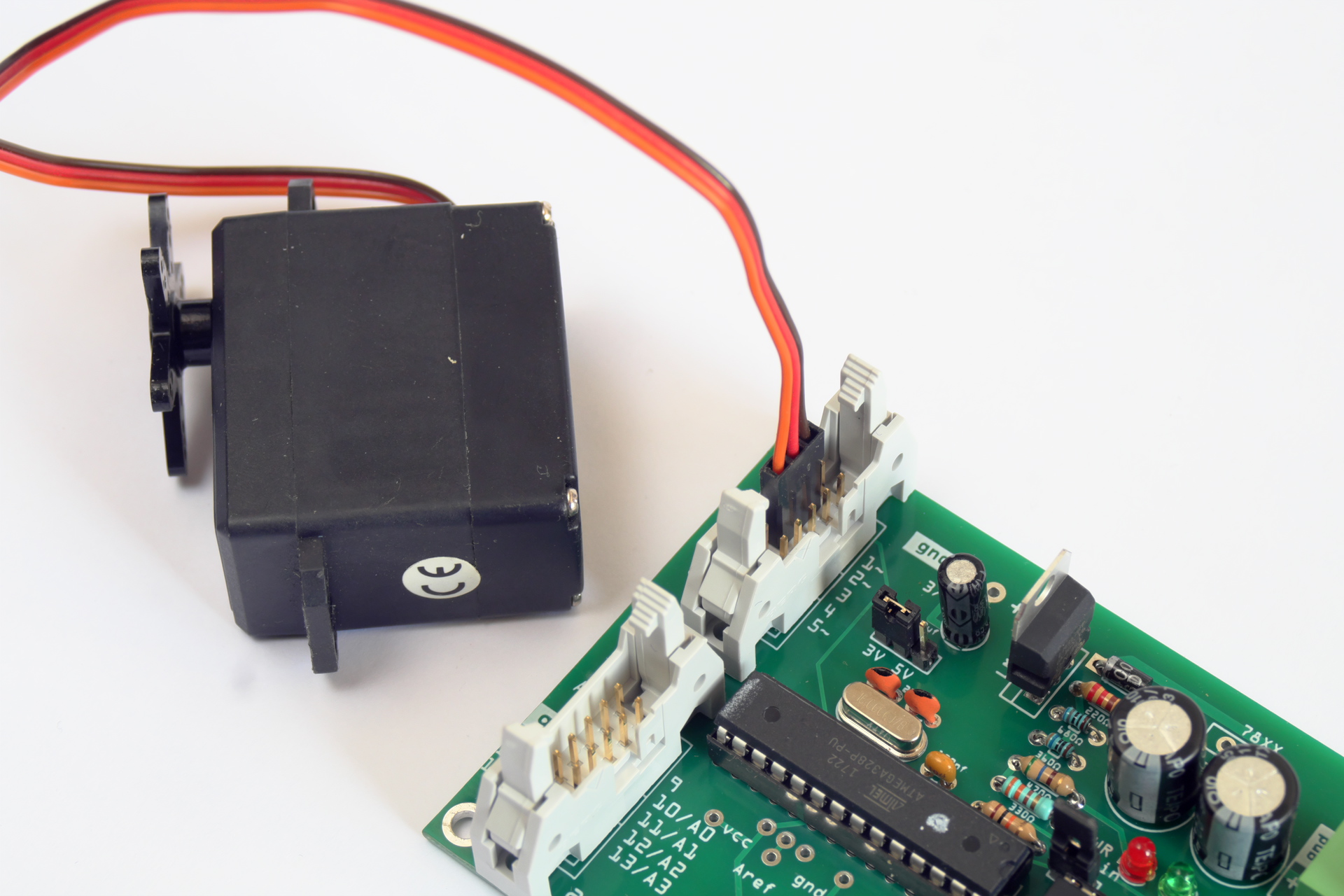

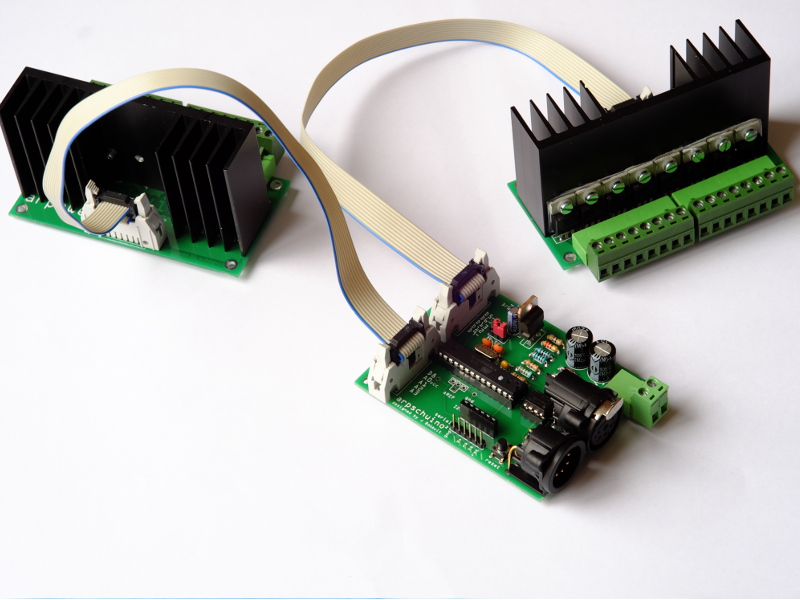

Ses applications sont multiples : graduer des leds, des lampes basse tension, des moteurs. Piloter des leds pixel. Actionner des électro-aimants ou des relais. Recevoir des données provenant de différents capteurs. Emettre du DMX en standalone...

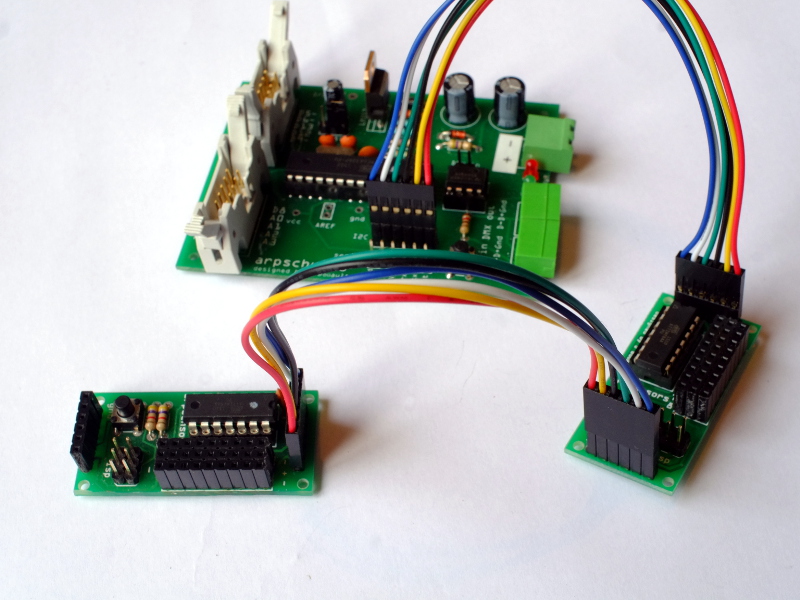

Grace à l'arpRF, l'arpschuino² peut maintenant communiquer par liaison radio avec un autre arpschuino², un arpsensorsRF ou un wilulu.

Voir ici différents exemples d'utilisation.

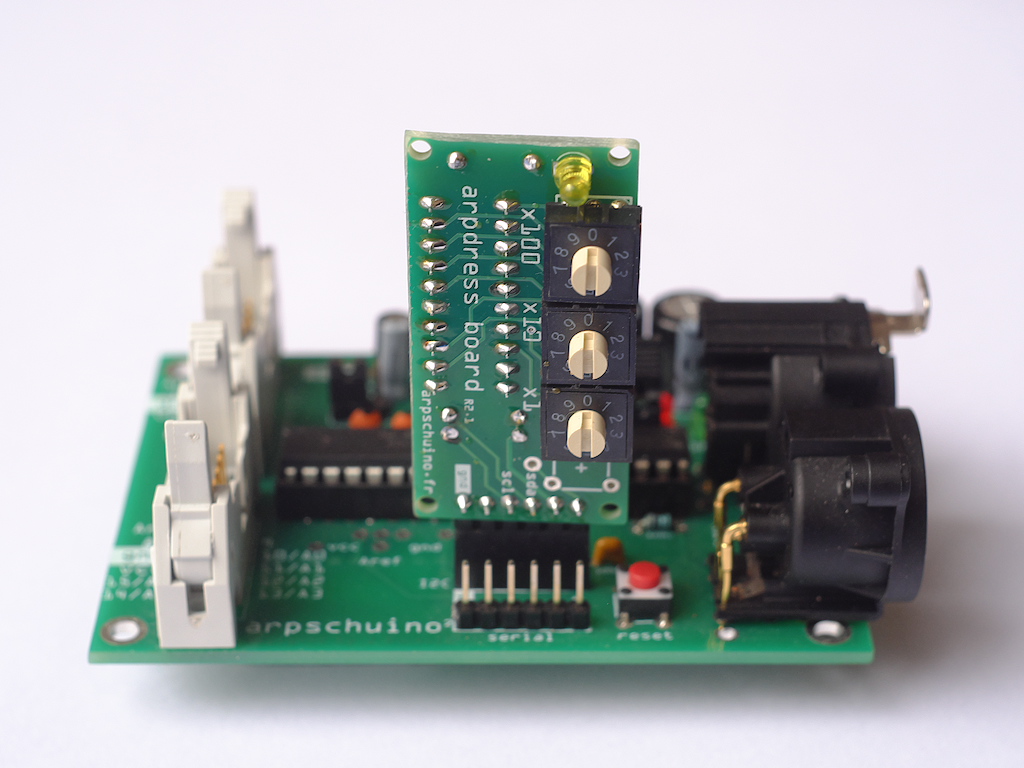

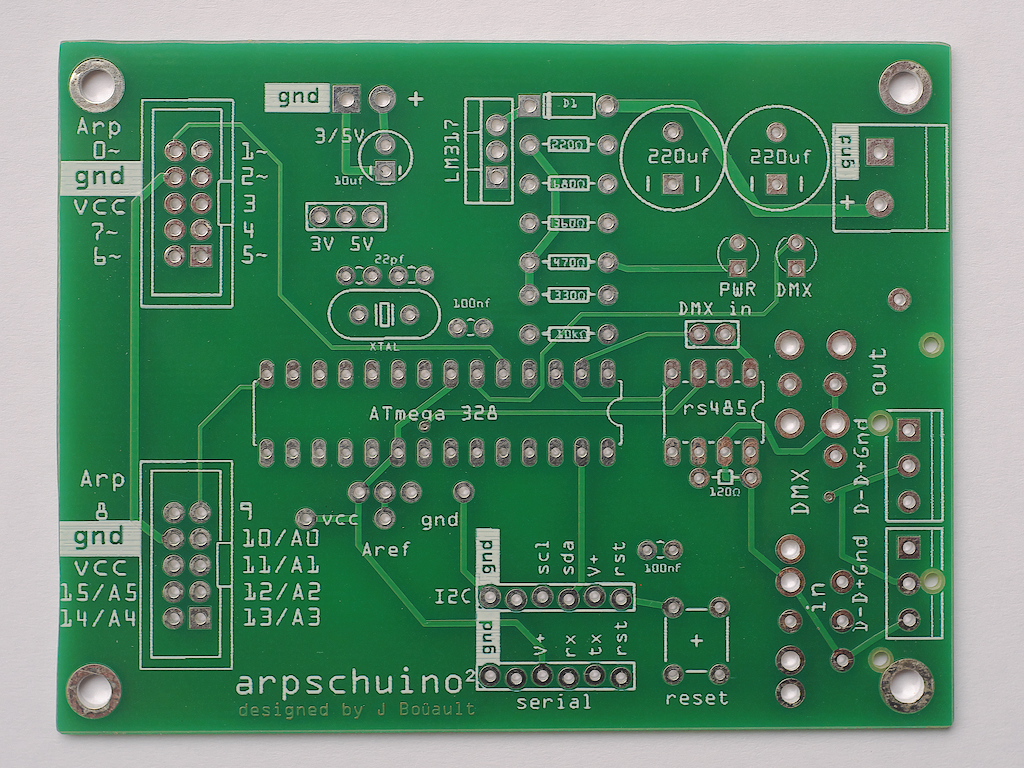

L'arpschuino² est adressable avec l'arpdress board et programmable avec l'USB>serial ou tout autre adaptateur USB>TTL.

Spécifications :

  • 16 entrées/sorties IO au total
  • 6 sorties PWM
  • 6 entrées analogiques
  • DMX in/out
  • 1 port série
  • 1 port I2C
  • 1 led d'alimentation et 1 de signal
  • Tension d'alimentation : de 7 à 13V (12 à 24v en option)
  • Tension de fonctionement sélectionable via un jumper : 3.3 ou 5V
  • Dimensions : 87 mm / 67 mm

Prix :

  • classic version : 39€

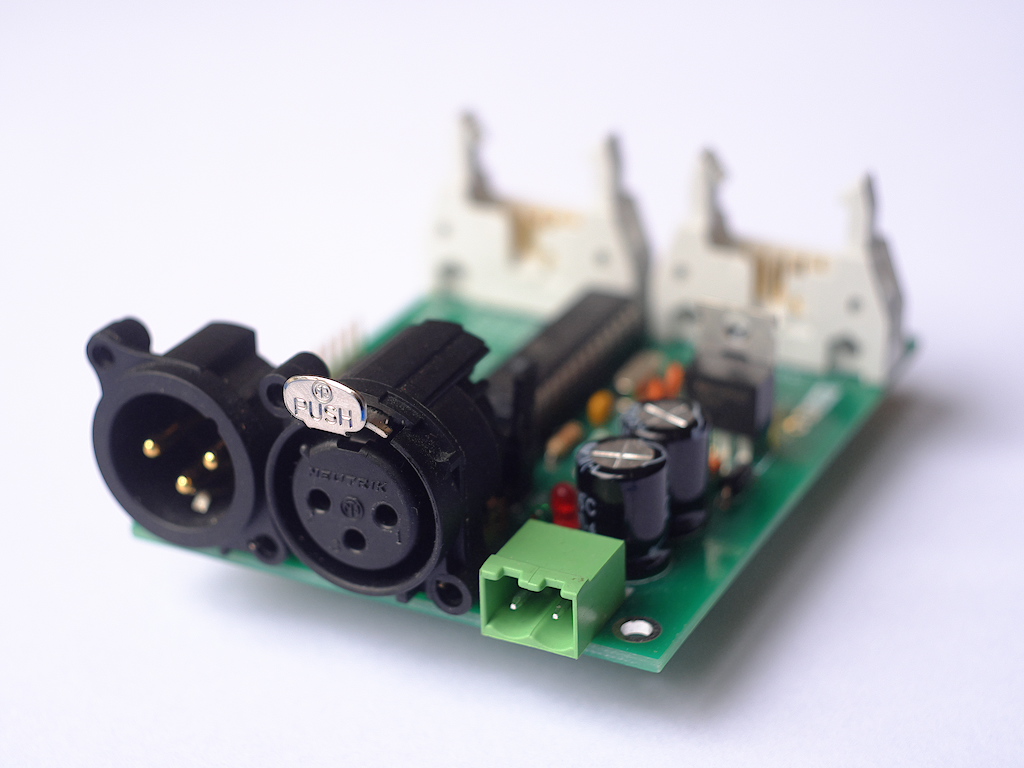

  • XLR 3 version : 39€

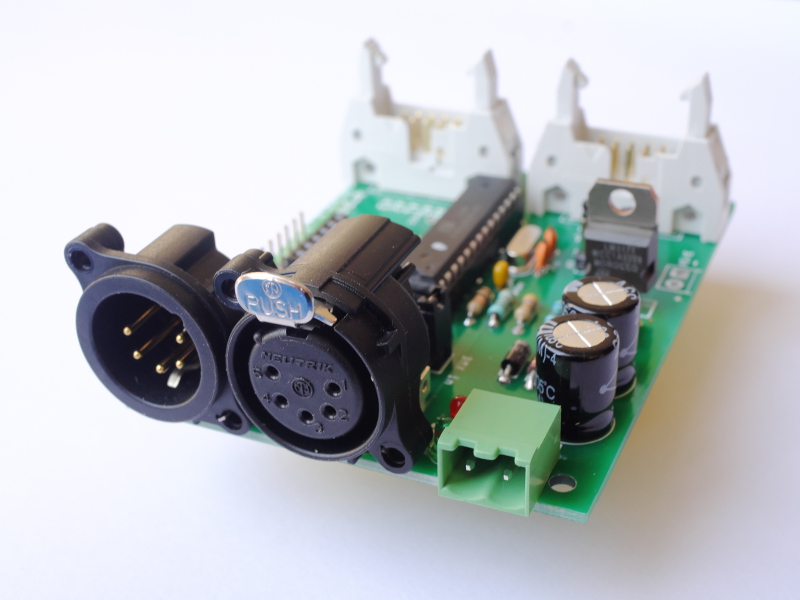

  • XLR 5 version : 43€

Options :

  • potentiomètre multitours (pour régler la référence analogique) : 2 €
  • pré-régulateur 10V (permet d'alimenter l'arpschuino² avec une tension comprise entre 12 et 24V) : 2€
  • mini dissipateur thermique pour le régulateur : 1 €
  • assemblage du kit : 11€

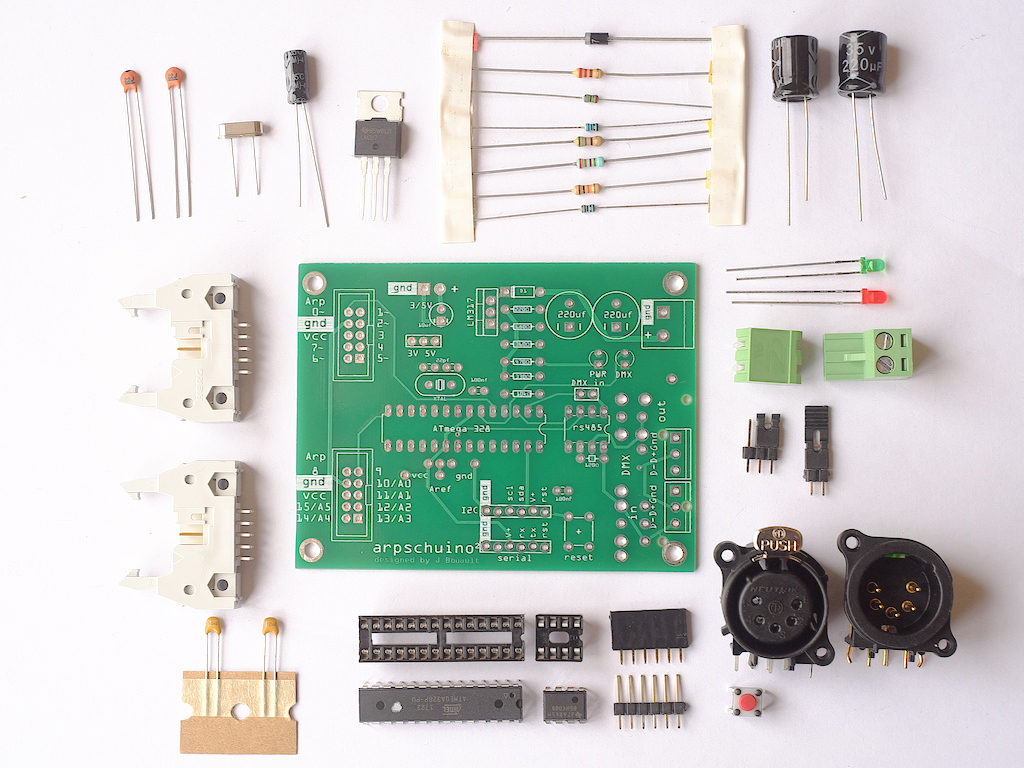

L'arpschuino² est fournit en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande.


 ressources :

Guide d'assemblage de l'arpschuino² R6.4(fr+en) : PDF

Mode d'emploi de l'arpschuino² : PDF

gabarit arpschuino² XLR : PDF     DWG


Ce site n'est pas une "boutique en ligne". Si vous êtes intéressé par nos cartes, contactez nous : arpschuino@gmx.fr

 versions :

nouveautés R6 :

Possibilité d'ajouter en option un pré-régulateur pour alimenter l'arpschuino² en 24V.

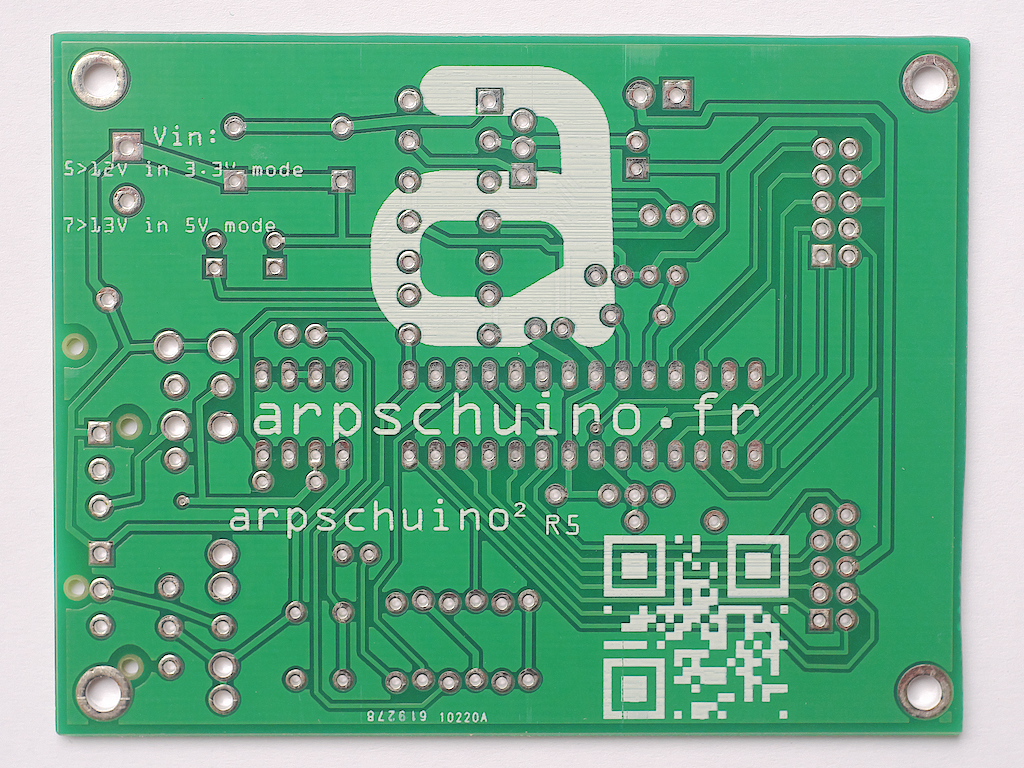

nouveautés R5 :

Suppression de la diode zener.

Nouveau marquage de entrées/sorties compatible avec le core arpschuino.

Ajout d'un condensateur sur la ligne reset du port serial : plus besoin d'adaptateur avec l'USB>serial.

nouveautés R4 :

Reset sur le port I²C, permet un reset à distance avec l'arpdress board.

nouveautés R3 :

Nouvelle résistance 1W pour la régulation.

Marquage gnd en blanc.

nouveautés R2 :

L'arpschuino² R2 peut être équipé au choix d'XLR 3 ou 5, ou des classiques connecteurs verts.

La protection contre les inversions de polarité a été améliorée : le premier condensateur est maintenant en aval de la diode de protection.

Les trous de fixation ont été agrandis pour l'utilisation de vis au format M3.

Un potentiomètre multi tours peut être soudé pour fixer précisément la référence analogique.

nouveautés arpschuino² :

L'arpschuino² peut fonctionner en 5v ou en 3.3v, ce qui le rend compatible avec la plupart des périphériques actuels.

Les ports HE10 peuvent maintenant fournir une alimentation aux périphériques.

L'émission DMX-out se fait sans jumper, il a donc été supprimé.

Les connecteurs DMX et d'alimentation sont désormais à plat et les leds ont été déplacées afin de faciliter une mise en boitier.

Un emplacement pour 2 résistances permet de changer la référence analogique, par pont diviseur de tension.

Les périphériques et les codes sources utilisés avec l'arpschuinoV1 restent compatibles, sans aucune modification.

Le code par défaut ne change pas.
