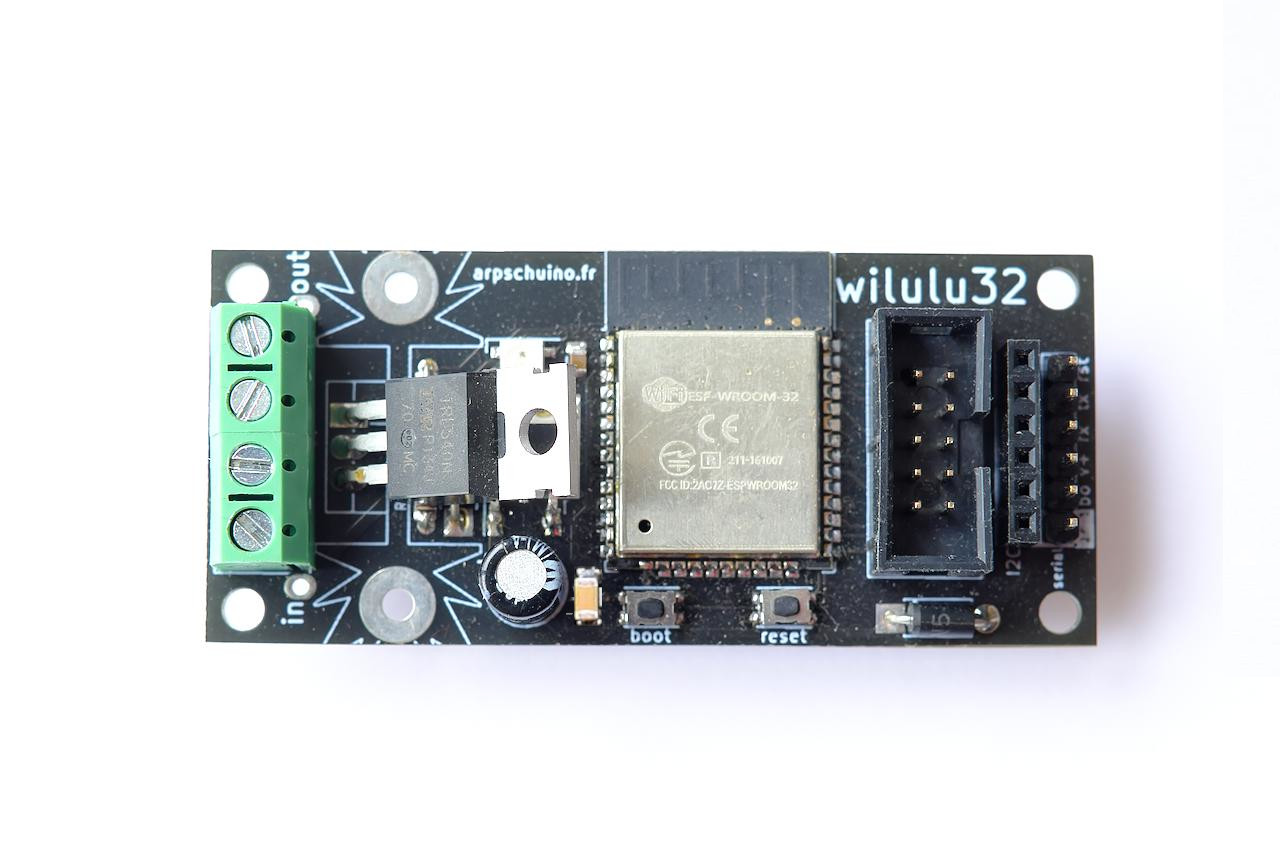

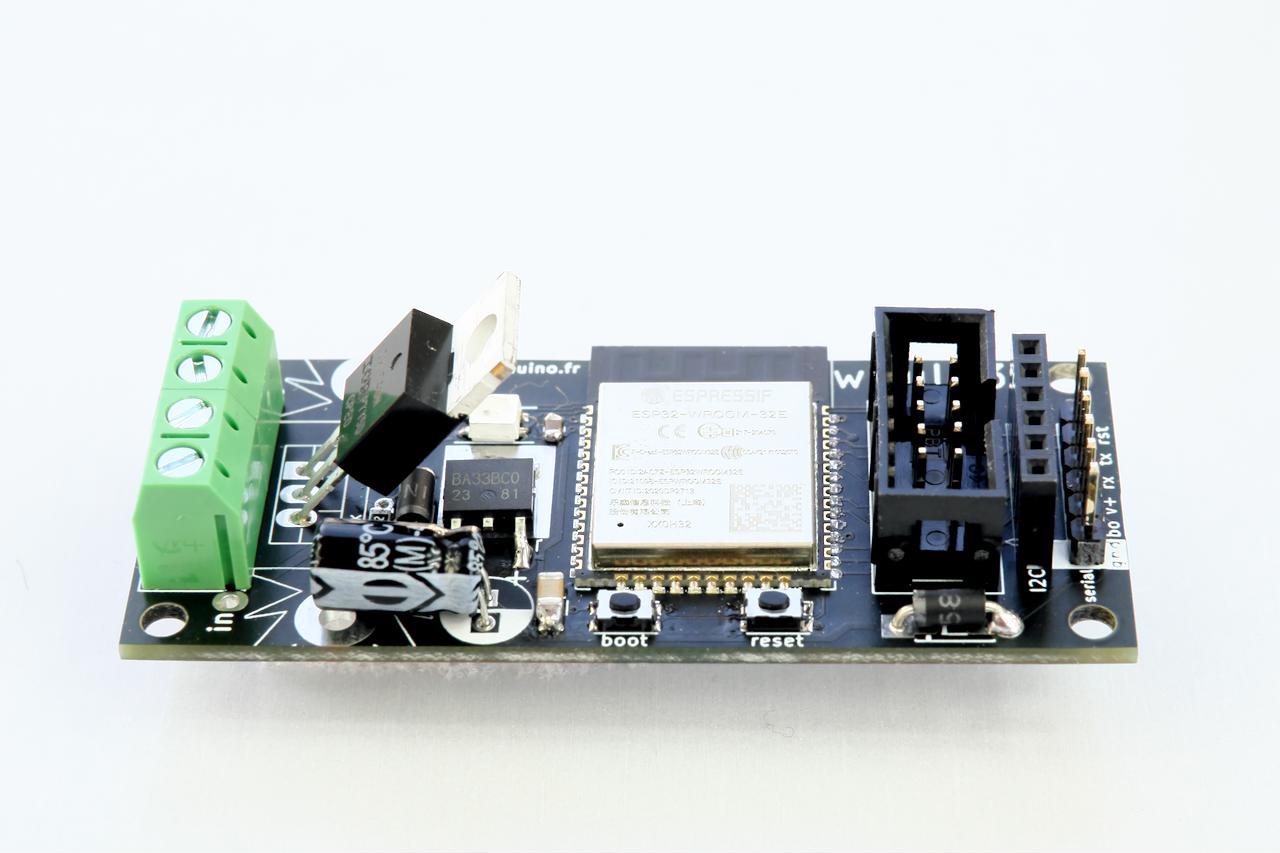

Gradateur sans fil mono-canal et plus.

La wilulu nouvelle génération : un gradateur de poche sans fil avec une gradation ultra fine, avec en plus un port arpschuino disponible pour une multitude d'applications.

  • wilulu32, câble IPEX>SMA et antenne

Une wilulu32 + un routeur wifi et ça marche !

La wilulu32 est optimisée pour un pilotage en Artnet wifi et pour une alimentation par batteries de 3,6 à 12V (prévoir une alimentation séparée pour les éléments fonctionnant entre 13 et 48V). Avec un mosfet lui permettant de délivrer 2,5A ou jusqu’à 8A avec le dissipateur thermique en option, c'est un véritable gradateur RF capable de fonctionner sur batteries.

Il n'est plus nécessaire d'utiliser un émetteur dédié, un simple routeur wifi remplira cette tâche. Comparativement à l’ancienne génération de wilulu basée sur le transceiver RF12, la qualité de la liaison radio est améliorée, quel que soit le type d’antenne utilisée.

Avec la wilulu32, le nombre d'exemplaires utilisables n'est plus limité. Un univers artnet complet avec 512 wilulu32s, c'est possible, de même que de multiples wilulu32s dans différents univers !

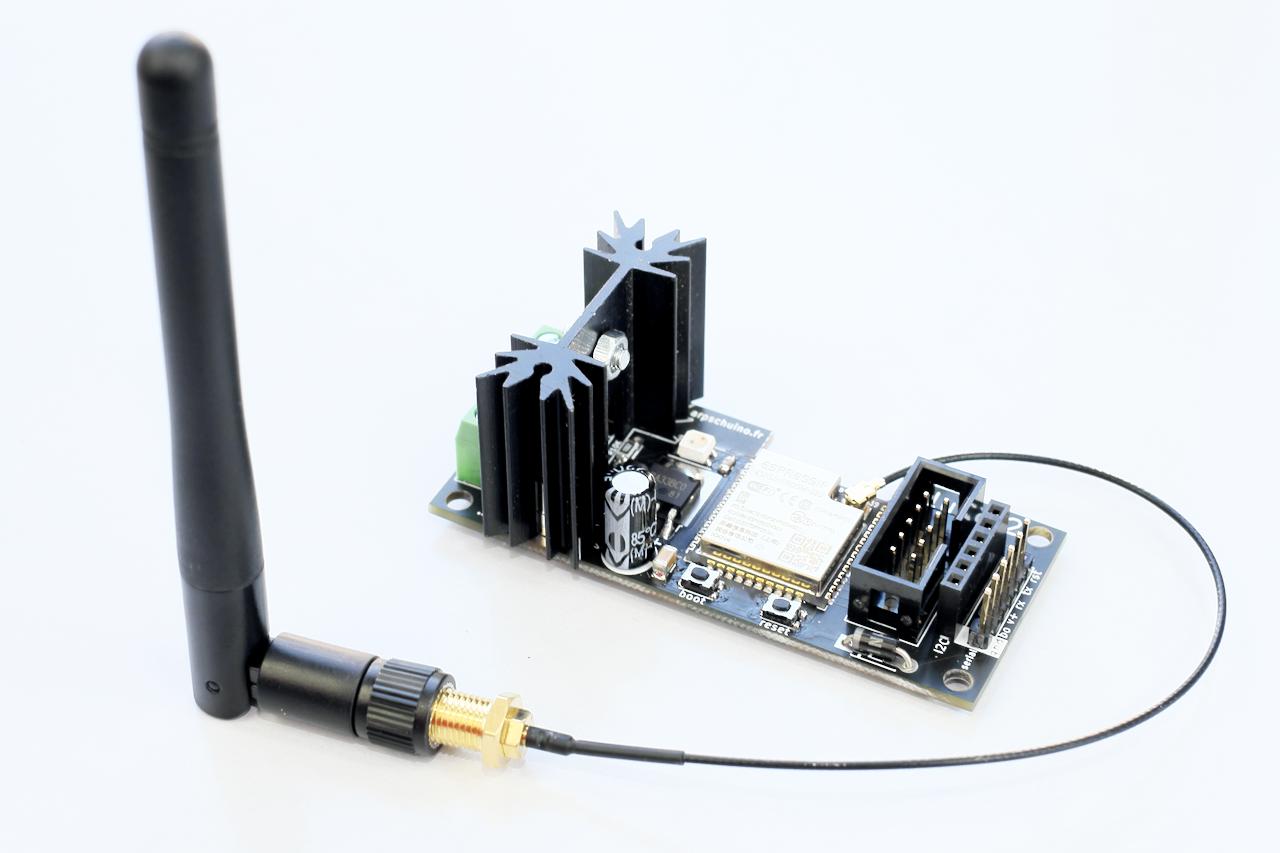

Antenne externe pour les longues distances.

La wilulu bénéficie d'une antenne intégrée, elle peut aussi en option être équipée d'un connecteur IPEX permettant l'utilisation d'une antenne externe.


La wilulu32, une mini arpschuino32 ?

Équipée du SoC ESP32 la wilulu32 a un fonctionnement similaire à l'apschuino32. Elle bénéficie de façon native, d’une résolution PWM (gradation des LEDs) pouvant atteindre 16bits, pour une gradation ultra fine des LEDs.

En plus du gradateur intégré, la présence d'un port de 8 I/O identique à ceux de l'arpschuino32, permet sans programmation d'utiliser tous les périphériques compatibles avec l'arpschuino (arpower, arpsteppers, arp>terminals, arp>servo...). Un port I²C et un port série sont aussi au rendez-vous.

On peut donc, comme avec un arpschuino32, piloter facilement des moteurs, des moteurs pas à pas, des électro-aimants, des relais ou des servo-moteurs...


Configuration en wifi avec un navigateur (chrome, firefox, etc).

Tout comme l'arpschuino32, elle est entièrement configurable en wifi via une page HTML, Grace au serveur embarqué dans le firmware par défaut.

Elle est équipéé d'une led d'état multicolore permettant de savoir d'un coup d'œil si on est connecté, si on reçoit du Artnet etc...


Exemples d'utilisation:

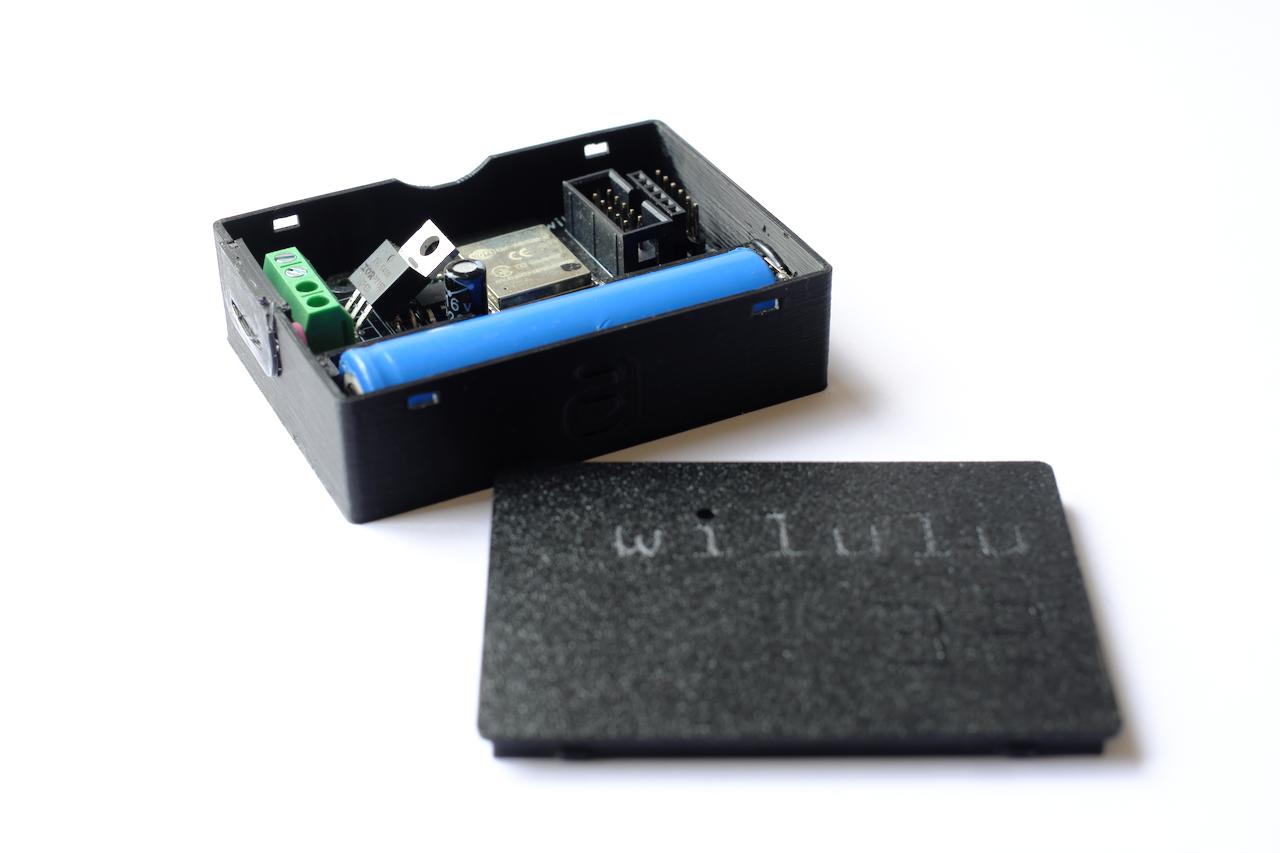

Avec batterie Li-Ion ou Li-Po 3.7V : LED 3v 1w, 3w, 10w...

Avec batterie 12V : lampe, rampe ou ruban de LEDs 12V.

Avec alimentation séparée : LED 30, 50 ou 100W/36V, rampe ou ruban de LEDs 24V.

Avec pile 9V : déclencheur d’artifices.


Spécifications :

  • 1 ESP32 Wroom 4Mb.
  • WiFi 2.4 Ghz.
  • 1 circuit basse tension de 1 à 48V.
  • Tension d’alimentation: de 3,6 à 12V.
  • Courant de sortie: 2.5A max, 8A avec dissipateur.
  • Un port avec 8 entrées/sorties.
  • 1 port série.
  • 1 port I2C.
  • 1 LED d'état multicolore.
  • mise à jour à distance OTA
  • Dimensions : L=32 mm / l=71 mm / h=16mm.

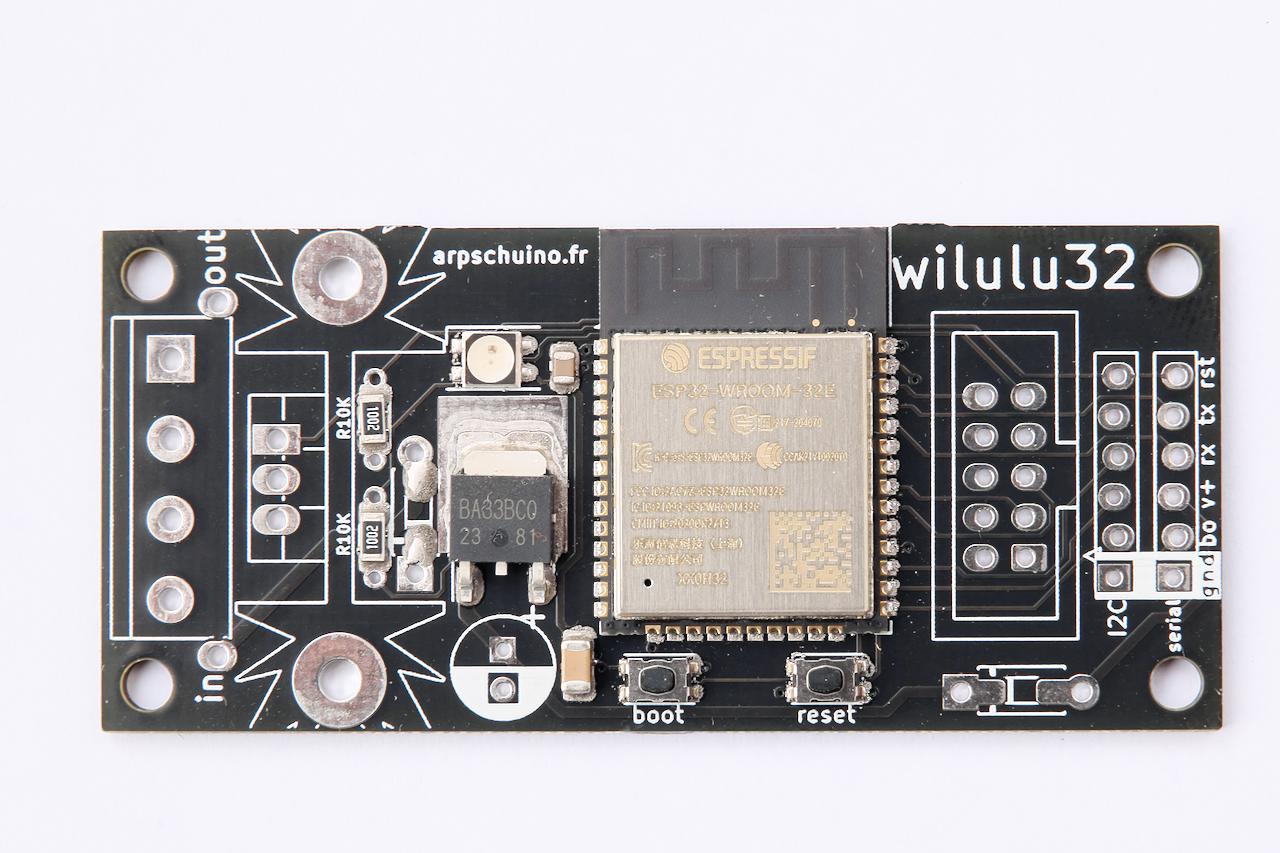

La wilulu32 existe en version avec antenne intégrée ou avec connecteur IPEX pour une antenne externe.


Prix :

  • kit wilulu32 (à assembler) : 35€

Options :

  • assemblage complet du kit : 10€
  • dissipateur thermique : 3€
  • câble IPEX>SMA 5cm : 2€
  • câble IPEX>SMA 15cm : 2.5€
  • antenne SMA 2.4 Ghz patit format: 8€
  • antenne SMA 2.4 Ghz grand format: 10€

La wilulu est fournie en kit, à assembler soi-même. Nous pouvons l'assembler pour vous, sur demande. Cela peut entraîner un délai supplémentaire.



 ressources :

Guide d'assemblage wilulu32 (fr+en): PDF

schématique de la wilulu32 : PDF

firmware Wilulu32

 Tutos :


Forum arpschuino
