arpsensorsRF

6 entrées/sorties, pilotées en RF.

  • arpsensors RF (avec support batterie) et arpsensors RF regulator
  • arpsensors RF regulator

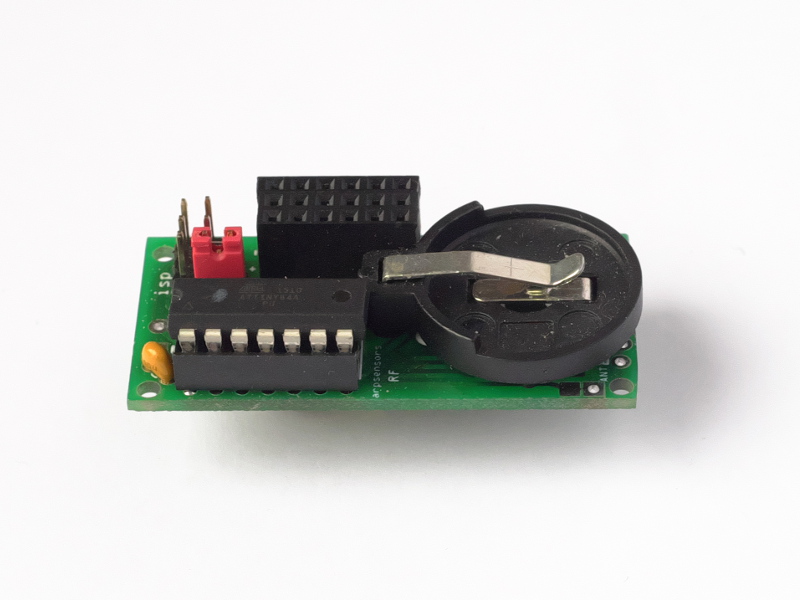

  • arpsensors RF(avec support batterie)

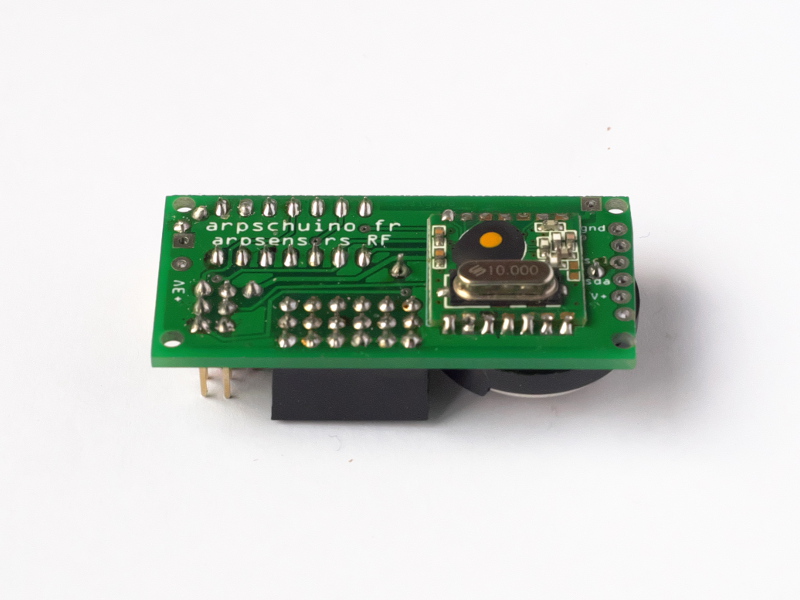

  • arpsensors RF verso

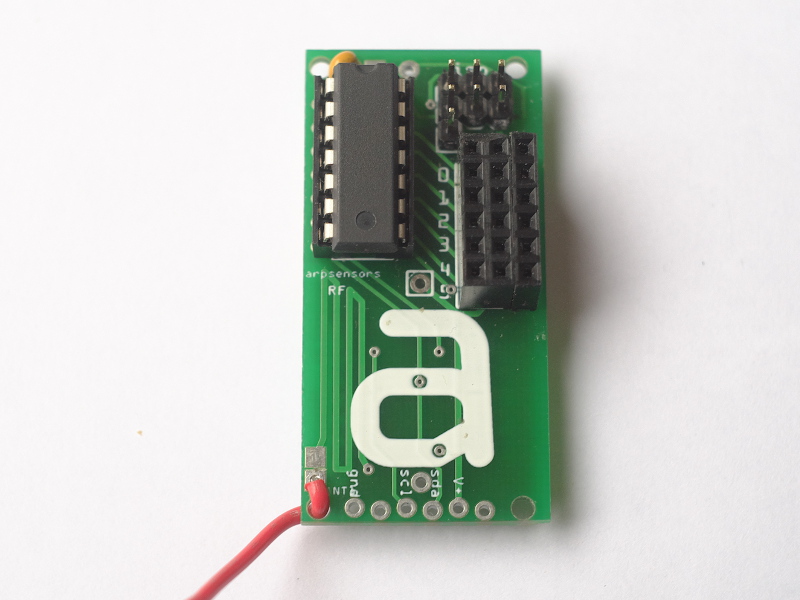

  • arpsensors RF (sans support batterie)

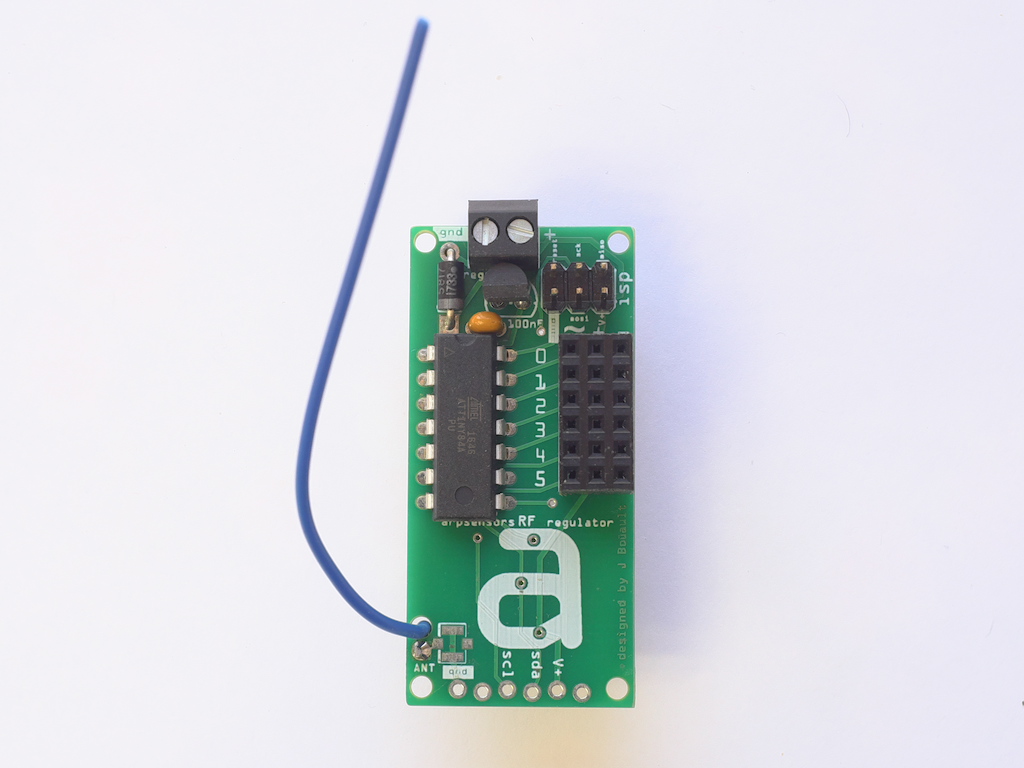

  • arpsensors RF regulator

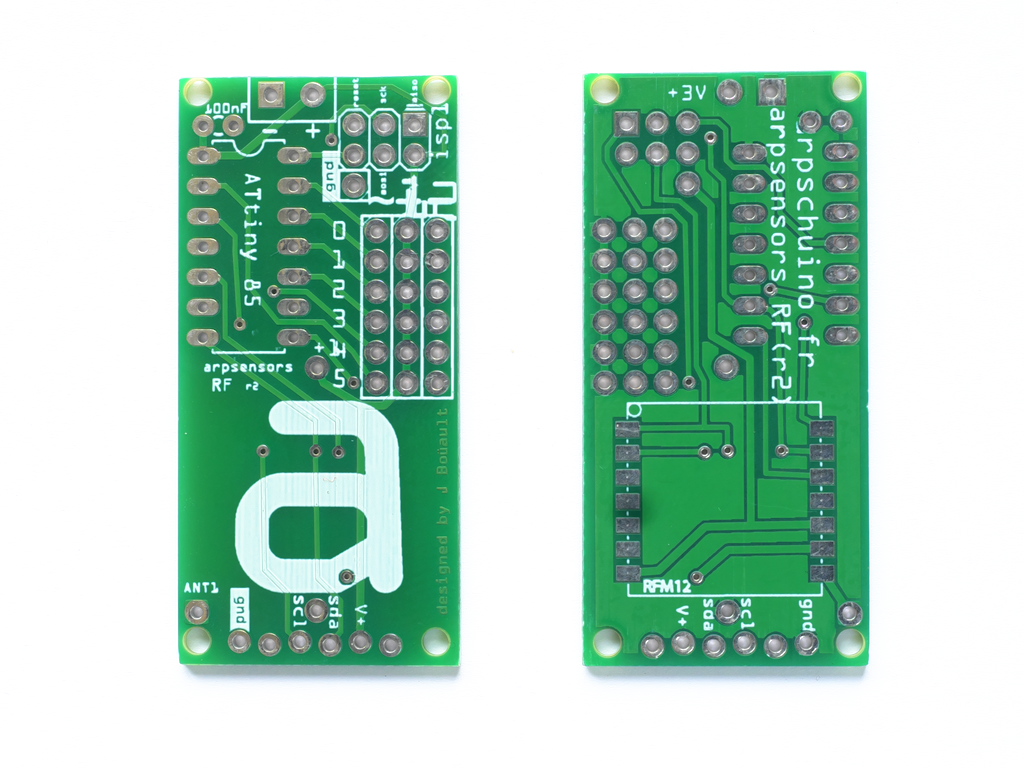

  • arpsensors RF circuit imprimé

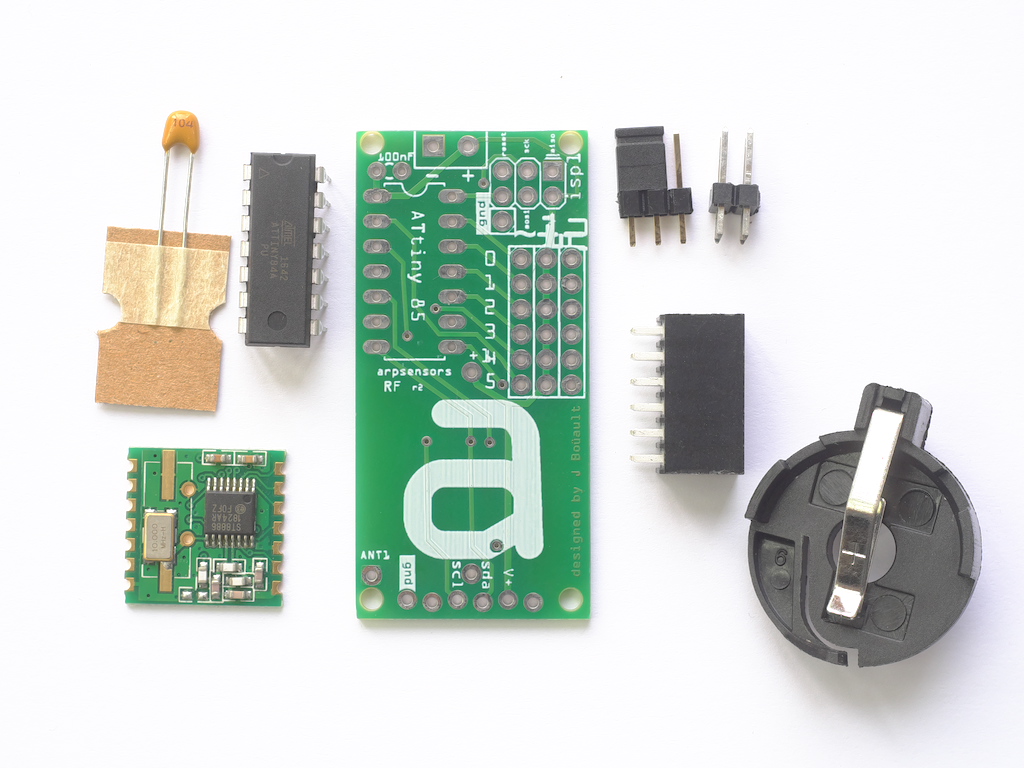

  • kit arpsensors RF

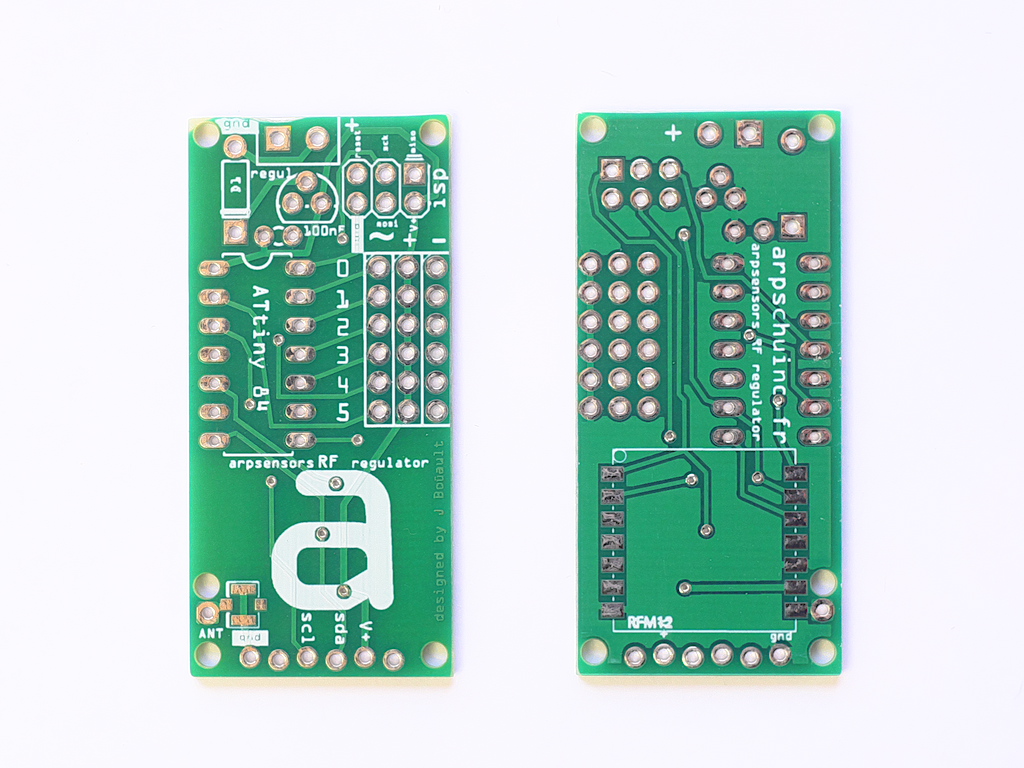

  • arpsensors RF regulator, circuit imprimé

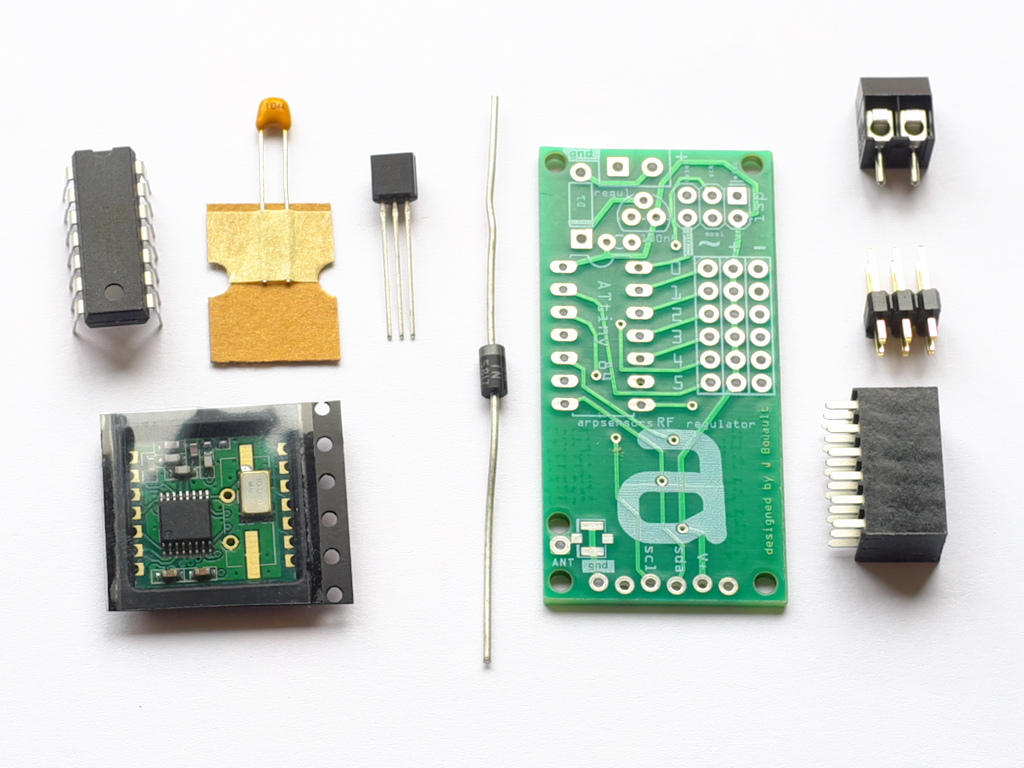

  • kit arpsensors RF regulator
  • boitier arpsensorsRF

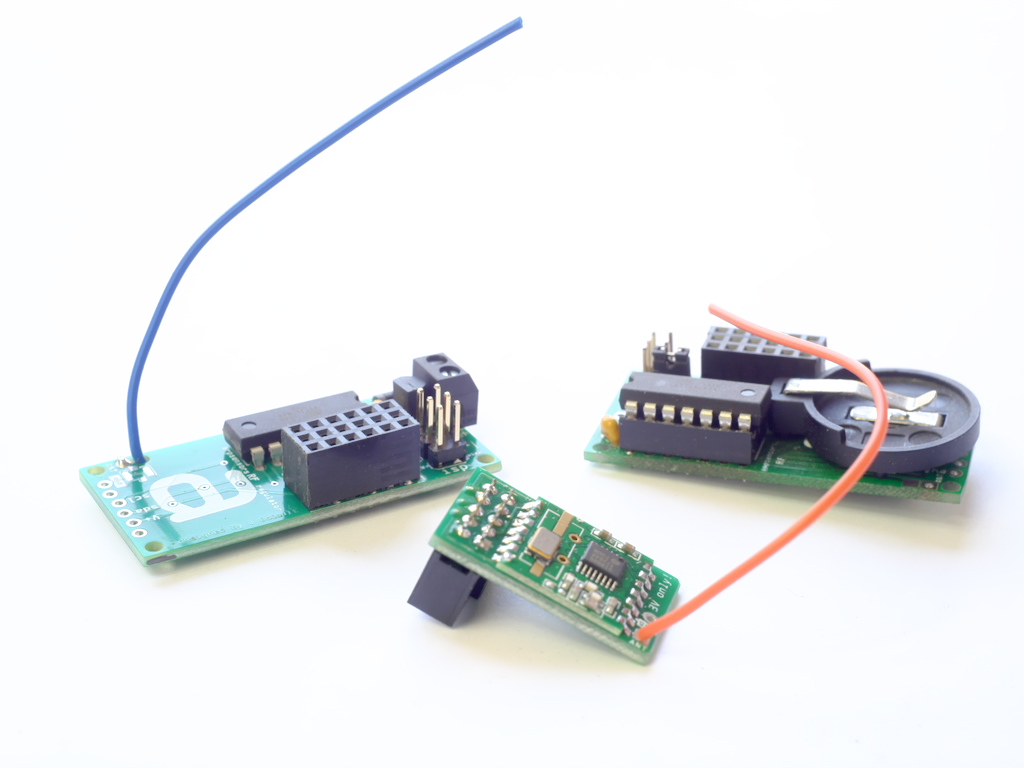

  • arpRF et arpsensorsRF

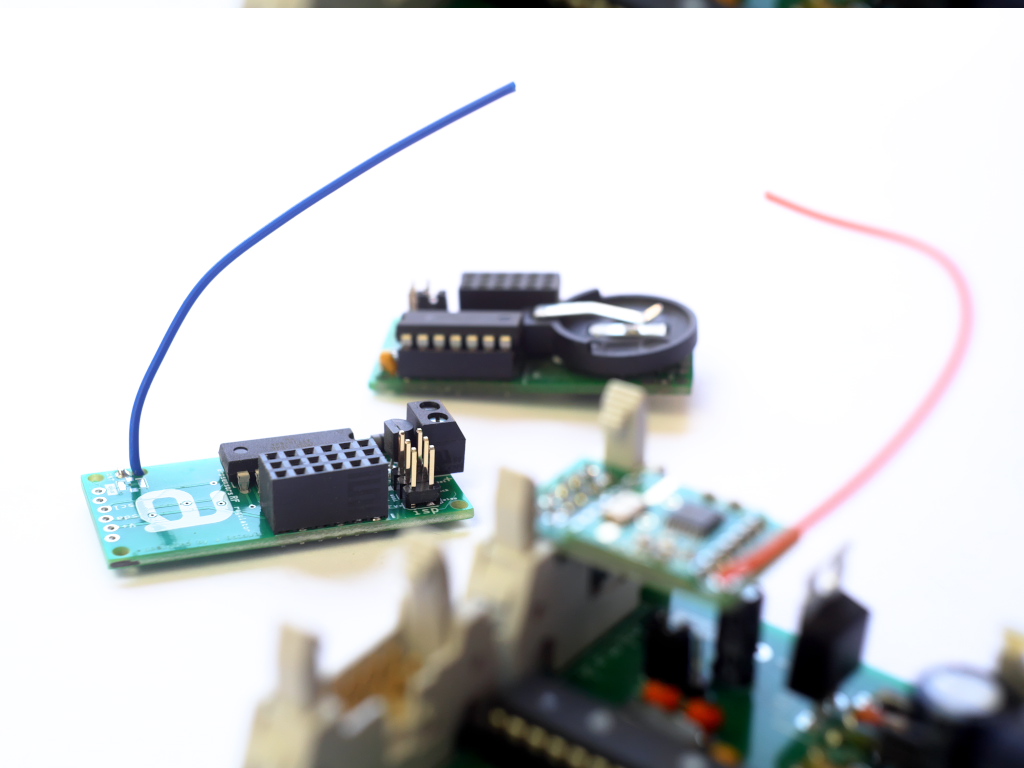

  • arpRF et arpsensorsRF

Recevoir des données de capteurs ou piloter des dipositifs, par liaison radio !

Équipé d'un microcontrôleur ATtiny 84 et d'un module radio RFM12B, l'arpsensorsRF est capable d'assurer une liaison radio, en émission ou en réception. Il dispose de 6 entrées/sorties dont 5 peuvent être utilisées comme entrées analogiques et une pouvant être une sortie graduable (PWM).

Comme l'arpschuino, il est capable de piloter des leds, des lampes basse tension, des moteurs, des électro-aimants, des relais... On peut aussi traiter des données issues de différents capteurs analogiques et les transmettre par radio.

La bande de fréquences utilisée, 868MHz, est peu fréquentée, la portée peut atteindre plus de 100m avec antenne.

Il peut communiquer avec tout autre dispositif équipé d'un module radio RFM12B. Ça peut être un arptefact::transceiver, un arpschuino² avec un arpRF, un wilulu, un JeeLink classic ou un autre arpsensors RF. Plusieurs codes d'exemple sont fournis, vous pouvez choisir avec lequel sera programmé l'arpsensors que vous commandez.

On peut bien sur reprogrammer l'arpsensors RF via le port ISP (voir tuto).

Il existe 2 versions de l'arpsensorsRF :

la version classique dont la tension d'alimentation doit se situer entre 2.8V et 3.6V. Elle peut être équipé d'un support de pile CR2032. Avec une telle pile, l'autonomie en transmission de données de capteurs peut atteindre 8h.

la version regulator dont la tension d'alimentation doit se situer entre 3.5V et 12V. Cette version est idéale pour être utilisé avec des accumulateurs li-ion, mais aussi des piles 9V, des batteries 12v...

En outre, la version regulator peut être équipée, en option, d'un connecteur IPEX pour antenne externe.


L'arpsensorsRF est fourni en kit, à assembler soi-même. Nous pouvons souder le module RFM12B ou l'assembler entièrement, sur demande.

Spécifications :

  • 1 microcontrôleur ATtiny 84
  • 1 module radio RFM12B
  • 6 entrées/sorties dont 5 entrées analogiques (0 à 4)et 1 sorties pwm (4)
  • 1 port ISP
  • Alimentation 2.8>3.6V (version classique)
  • Alimentation 3.6>12V (version regulator)
  • Dimensions : 24 mm / 49 mm.

Prix :

  • kit arpsensorsRF classique: 20€
  • kit arpsensorsRF regulator: 22€

Options :

  • support pile CR2032 (pour version classique): 2€
  • RFM12B soudé : 2 €
  • assemblage complet du kit : 8€
  • connecteur IPEX soudé (arpsensorsRF regulator uniquement): 2€
  • câble IPEX>SMA 5cm : 2€
  • câble IPEX>SMA 15cm : 2.5€
  • antenne SMA 868/915 Mhz : 8 €
  • boîtier : nous contacter.

 ressources :

Tutoriel : programmer un arpsensors.

Guide d'assemblage de l'arpsensors RF : PDF

Guide d'assemblage de l'arpsensors RF regulator: PDF

Codes sources

Fichier stl pour impression 3D de boîtiers avec logement pour accu li-ion 14500 (pour la version regulator).
